Топливные трубопроводы (двигатель) — HITACHI EX3600-6

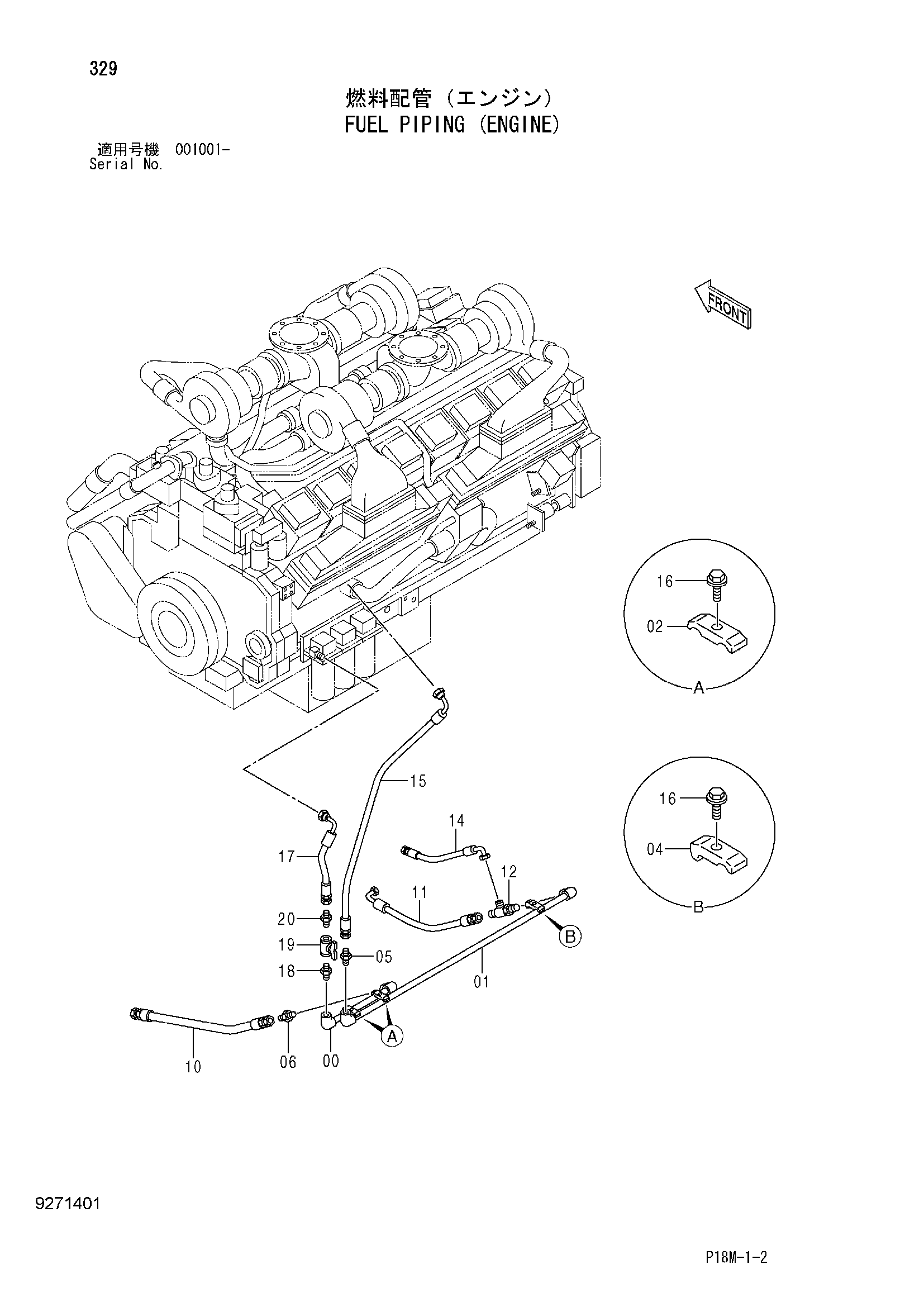

Заводская схема «Топливные трубопроводы (двигатель)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766974 | Трубка | 1 |
| 01 | 9766973 | Трубка | 1 |
| 02 | 4189859 | Хомут трубки | 2 |
| 04 | 4053595 | Хомут трубки | 1 |
| 05 | A852166 | Адаптер | 1 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4139973 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | 4634262 | Шланг | 1 |
| 11 | 4639833 | Шланг | 1 |
| 12 | 4411614 | Тройник | 1 |
| 12A | 4506424 | Уплотнительное кольцо | 1 |
| 14 | 4661534 | Шланг | 1 |
| 15 | 4664112 | Шланг | 1 |
| 16 | J271260 | Болт с шайбой | 3 |
| 16A | J901260 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4679386 | Шланг | 1 |
| 18 | 4208243 | Адаптер | 1 |
| 18A | 4506424 | Уплотнительное кольцо | 1 |
| 19 | 4203434 | Шаровой клапан | 1 |
| 20 | 4154654 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
