Каталог запчастей HITACHI
Двигатель отопитель трубопроводы (коолант) — HITACHI EX3600-6

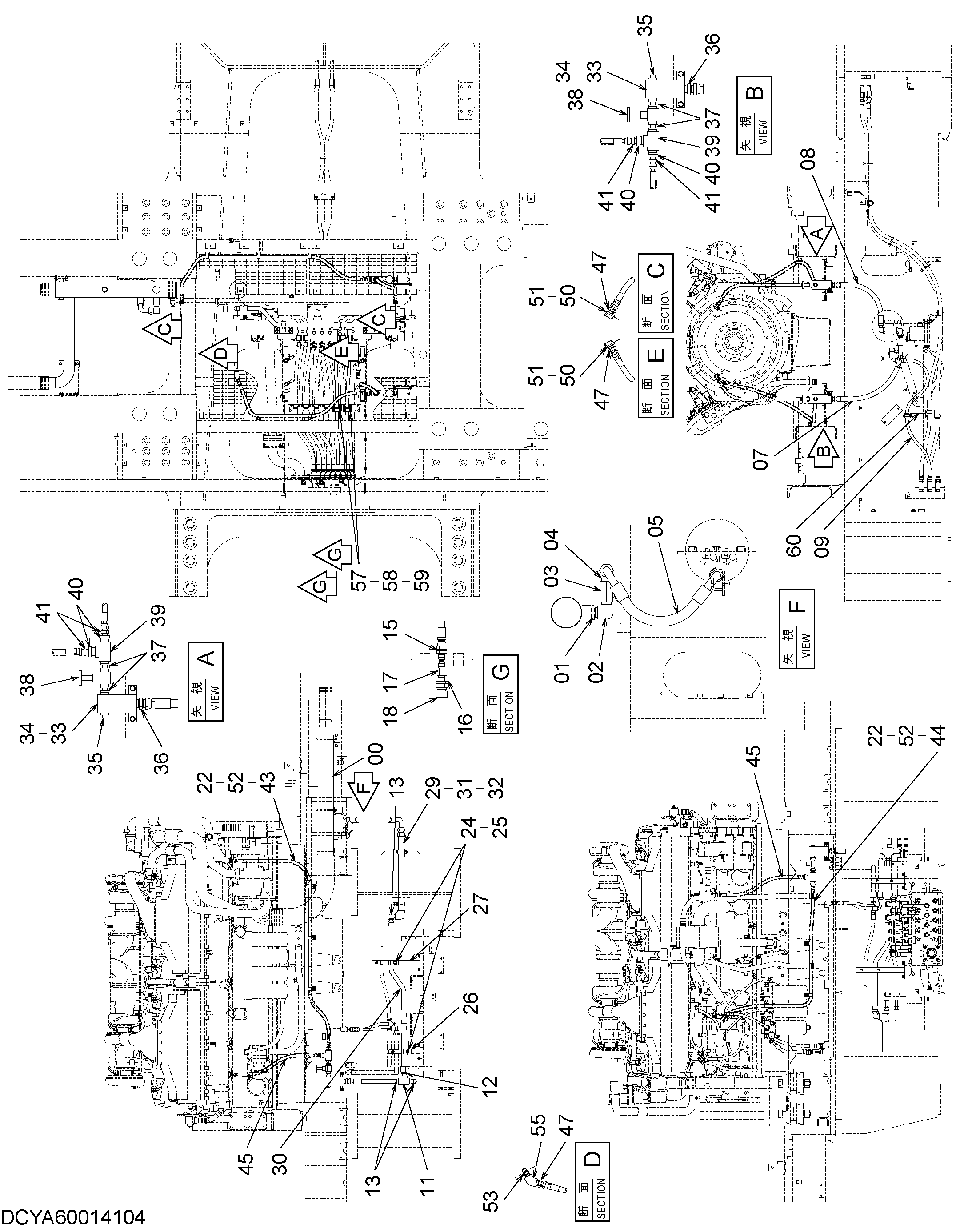

Заводская схема «Двигатель отопитель трубопроводы (коолант)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054971 | Трубка | 1 |
| 01 | 4238881 | Адаптер | 1 |
| 01A | 970860 | Уплотнительное кольцо | 1 |
| 02 | 94-0635 | Угловой штуцер | 1 |
| 03 | 4134334 | Шаровой клапан | 1 |
| 04 | 94-1406 | Угловой штуцер | 1 |
| 05 | 4686947 | Шланг | 1 |
| 07 | 4485160 | Шланг | 1 |
| 08 | 4690897 | Шланг | 1 |
| 09 | 4641112 | Шланг | 2 |
| 11 | 4371317 | Тройник | 1 |
| 12 | 4436616 | Адаптер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 2 |
| 13 | 4102104 | Угловой штуцер | 3 |
| 13A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | A852166 | Адаптер | 2 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4086752 | Адаптер | 2 |
| 17 | 4460359 | Адаптер | 2 |
| 18 | 9718917 | Унион | 2 |
| 22 | J271025 | Болт с шайбой | 5 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4190127 | Хомут трубки | 2 |
| 25 | J271260 | Болт с шайбой | 2 |
| 25A | J901260 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | YA40012761 | Кронштейн | 1 |
| 27 | YA40012762 | Кронштейн | 1 |
| 29 | YA40012717 | Трубка водяной | 1 |
| 30 | YA40012718 | Трубка водяной | 1 |
| 31 | 4053698 | Хомут трубки | 2 |
| 32 | J271280 | Болт с шайбой | 2 |
| 32A | J901280 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | 8113662 | Блок | 2 |
| 34 | J271020 | Болт с шайбой | 4 |
| 34A | J901020 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 94-2026 | Пробка | 2 |
| 36 | 94-1305 | Адаптер | 2 |
| 37 | 94-1705 | Адаптер | 4 |
| 38 | 4177416 | Запорный клапан | 2 |
| 39 | 94-0664 | Тройник | 2 |
| 40 | 94-1610 | Переходник | 4 |
| 41 | 94-1303 | Адаптер | 4 |
| 43 | 4684512 | Шланг | 1 |
| 44 | 4684513 | Шланг | 1 |
| 45 | 4684514 | Шланг | 2 |
| 47 | 94-1303 | Адаптер | 4 |
| 50 | 8109231 | Адаптер | 3 |
| 51 | 4664584 | Уплотнительное кольцо | 3 |
| 52 | 4190263 | Зажим | 5 |
| 53 | 4684508 | Адаптер | 1 |
| 55 | 94-0602 | Угловой штуцер | 1 |
| 57 | 4217754 | Кланп | 2 |
| 58 | 4437996 | Втулка | 2 |
| 59 | J260865 | Болт с шайбой | 4 |
| 59A | J900865 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 60 | YA40012841 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
