Крыло (левый) — HITACHI EX3600-6

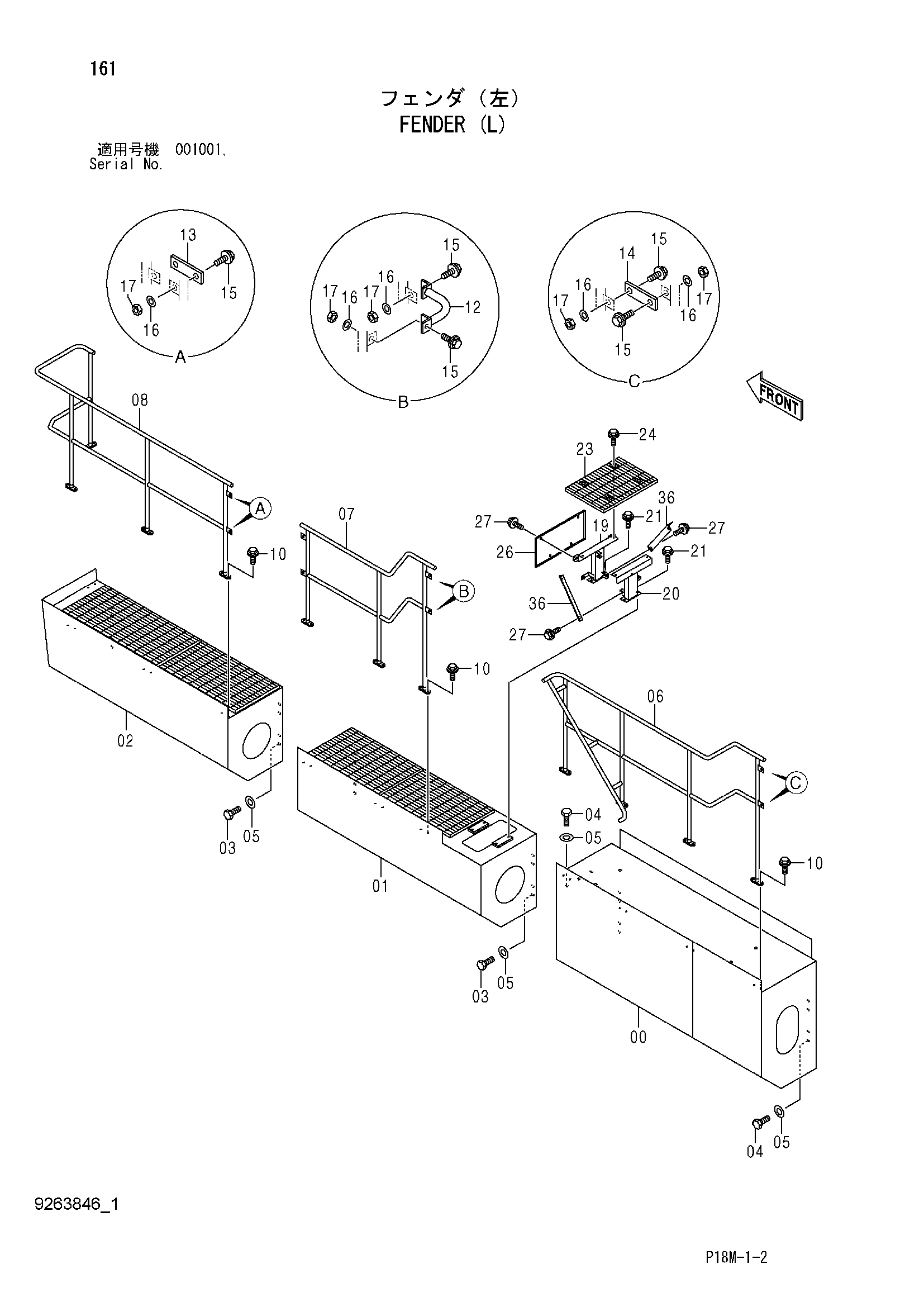

Заводская схема «Крыло (левый)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010763 | Крыло | 1 |
| 01 | 6024950 | Крыло | 1 |
| 02 | 6024655 | Крыло | 1 |
| 03 | J901635 | Болт | 16 |
| 04 | J901640 | Болт | 7 |
| 05 | 4087197 | Шайба | 23 |
| 06 | 7050729 | Поручень | 1 |
| 07 | 7050633 | Поручень | 1 |
| 08 | 7050720 | Поручень | 1 |
| 10 | J271245 | Болт с шайбой | 22 |
| 10A | J901245 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 9744447 | Трубка | 2 |
| 13 | 4401061 | Пластина | 2 |
| 14 | 4654615 | Пластина | 2 |
| 15 | J281235 | Болт с шайбой | 12 |
| 15A | J901235 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 16 | 4249324 | Шайба | 12 |
| 17 | J950012 | Гайка | 12 |
| 19 | 8108901 | Кронштейн | 1 |
| 20 | 8108900 | Кронштейн | 1 |
| 21 | J271230 | Болт с шайбой | 4 |
| 21A | J901030 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 23 | 8105276 | Ступень | 1 |
| 24 | J281035 | Болт с шайбой | 4 |
| 24A | J901035 | Болт | 1 |
| 24B | 4486055 | Шайба | 1 |
| 26 | 4652170 | Крышка | 1 |
| 27 | J271025 | Болт с шайбой | 8 |
| 27A | J901025 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 36 | 4668741 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
