Хйдраулик-оил всасывание устройство — HITACHI EX3600-6

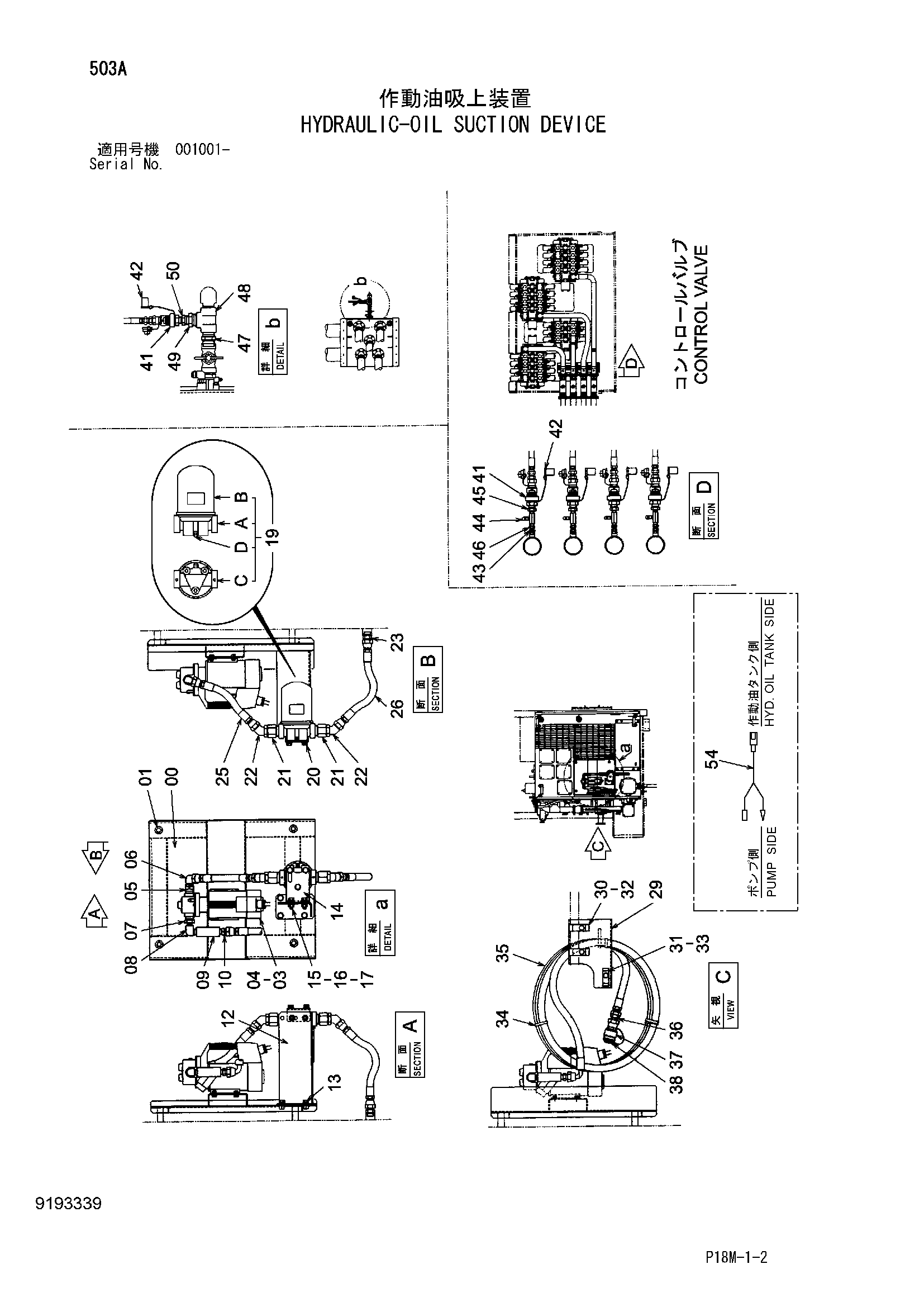

Заводская схема «Хйдраулик-оил всасывание устройство» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7039011 | Крышка | 1 |
| 01 | J281030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | 4486055 | Шайба | 1 |
| 03 | 4187849 | Насос | 1 |
| 04 | J260825 | Болт с шайбой | 4 |
| 04A | J900825 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4087834 | Переходник | 1 |
| 06 | 4065118 | Угловой штуцер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 94-1910 | Адаптер | 1 |
| 08 | 94-0632 | Угловой штуцер | 1 |
| 09 | 4329725 | Сетчатый фильтр | 1 |
| 10 | 4131885 | Адаптер | 1 |
| 12 | 8073866 | Кронштейн | 1 |
| 13 | J271230 | Болт с шайбой | 4 |
| 13A | J901230 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 14 | 4408393 | Кронштейн | 1 |
| 15 | J271240 | Болт с шайбой | 2 |
| 15A | J901240 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | A590112 | Плоская шайба | 2 |
| 17 | J950012 | Гайка | 2 |
| 19 | 4408213 | Масляный фильтр | 1 |
| 19A | 4604342 | Головка | 1 |
| 19B | 4419468 | Картридж | 1 |
| 19C | 4604343 | Информационная табличка | 1 |
| 19D | 4604344 | Индикатор | 1 |
| 20 | J271230 | Болт с шайбой | 3 |
| 20A | J901230 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 21 | 4304540 | Переходник | 2 |
| 22 | 4173016 | Угловой штуцер | 2 |
| 22A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4042033 | Адаптер | 1 |
| 23A | 4506424 | Уплотнительное кольцо | 1 |
| 25 | 4157675 | Шланг | 1 |
| 26 | 4102496 | Шланг | 1 |
| 29 | 8081322 | Кронштейн | 1 |
| 30 | 4053598 | Хомут трубки | 2 |
| 31 | 4053595 | Хомут трубки | 1 |
| 32 | J271265 | Болт с шайбой | 2 |
| 32A | J901265 | Болт | 1 |
| 32B | J222012 | Шайба | 1 |
| 33 | J271260 | Болт с шайбой | 1 |
| 33A | J901260 | Болт | 1 |
| 33B | J222012 | Шайба | 1 |
| 34 | 4121859 | Ленточный зажим | 3 |
| 35 | 4414321 | Шланг | 1 |
| 36 | 94-1304 | Адаптер | 1 |
| 37 | 4408513 | Быстросъёмное устройство быстрый | 1 |
| 38 | 4408515 | Пылезащитный колпачок | 1 |
| 41 | 4408512 | Быстросъёмное устройство быстрый | 5 |
| 42 | 4408514 | Пылезащитный колпачок | 5 |
| 43 | 4152200 | Адаптер | 4 |
| 44 | 94-4027 | Клапан | 4 |
| 45 | 94-1909 | Адаптер | 4 |
| 46 | 94-1601 | Переходник | 4 |
| 47 | 94-1707 | Адаптер | 1 |
| 48 | 94-0666 | Тройник | 1 |
| 49 | 94-1612 | Переходник | 1 |
| 50 | 94-1904 | Адаптер | 1 |
| 54 | 4701200 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
