Быстрый заправка система (спекиал детали) — HITACHI EX3600-6

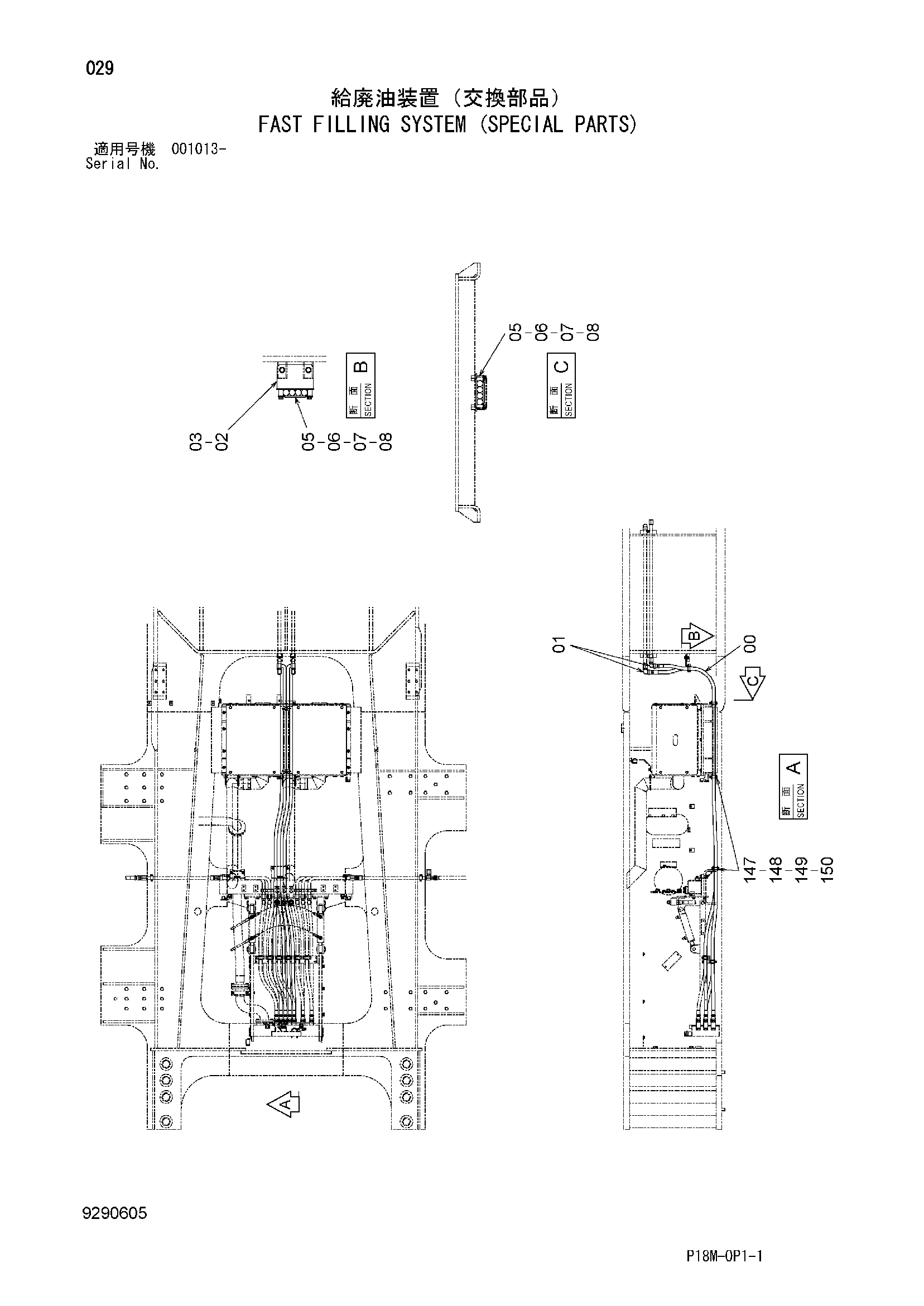

Заводская схема «Быстрый заправка система (спекиал детали)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4684394 | Шланг | 4 |
| 01 | A852366 | Угловой штуцер | 4 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 9769549 | Кронштейн | 1 |
| 03 | J271235 | Болт с шайбой | 2 |
| 03A | J901235 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 05 | 4401612 | Резиновая прокладка | 2 |
| 06 | 4401703 | Проставка | 4 |
| 07 | 9736384 | Пластина | 2 |
| 08 | J271260 | Болт с шайбой | 4 |
| 08A | J901260 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 147 | 4401612 | Резиновая прокладка | 2 |
| 148 | 4401703 | Проставка | 4 |
| 149 | 9736384 | Пластина | 2 |
| 150 | J271260 | Болт с шайбой | 4 |
| 150A | J901260 | Болт | 1 |
| 150B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
