Впускной, выпускной устройство — HITACHI EX3600-6

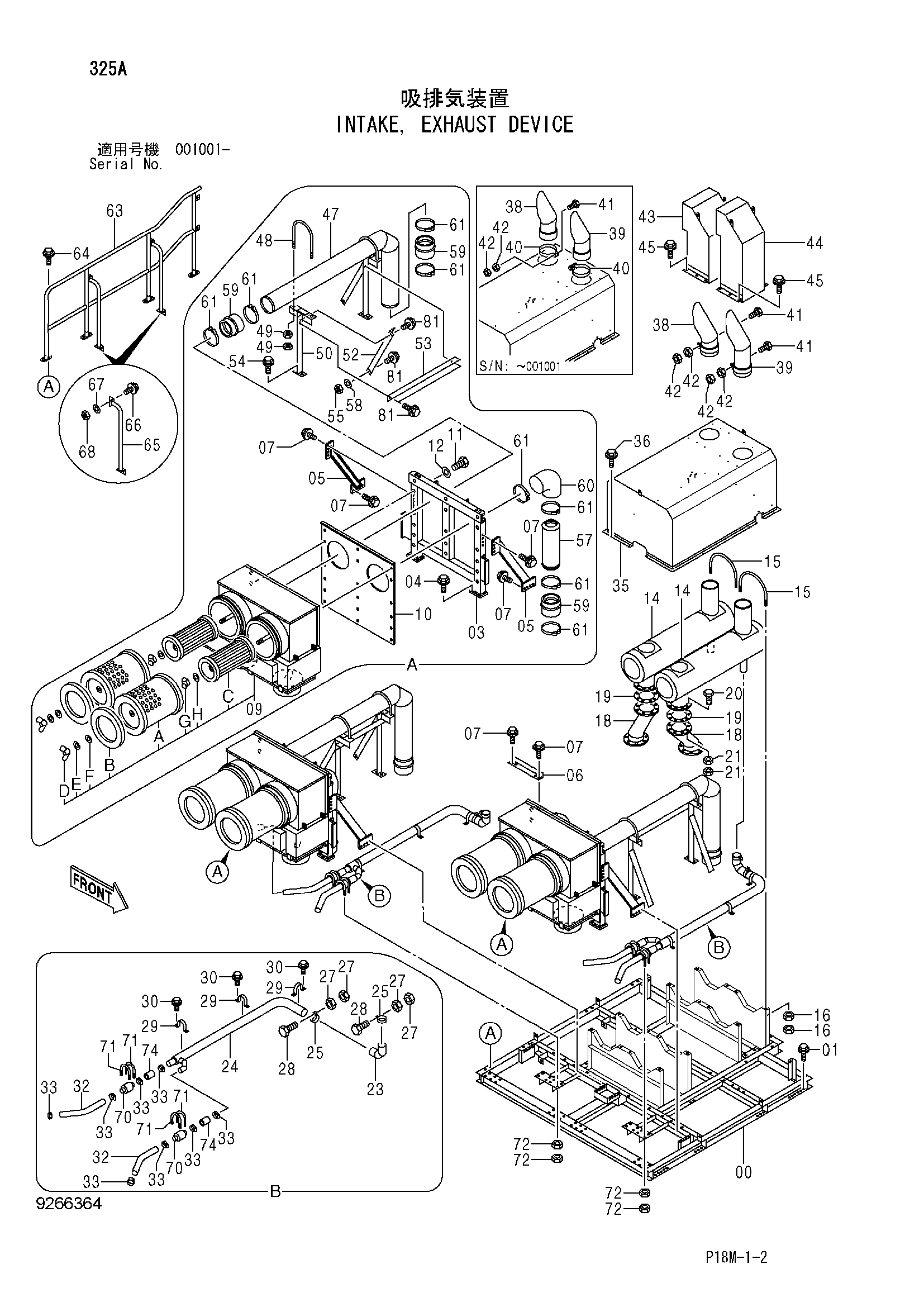

Заводская схема «Впускной, выпускной устройство» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010883 | Кронштейн | 1 |
| 01 | J281230 | Болт с шайбой | 40 |
| 01A | J901230 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 03 | 7047872 | Опора | 2 |
| 04 | J271240 | Болт с шайбой | 24 |
| 04A | J901240 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 8099558 | Стойка | 4 |
| 06 | 4641449 | Кронштейн | 1 |
| 07 | J281240 | Болт с шайбой | 36 |
| 07A | J901240 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 09 | 4423341 | Фильтр воздушный | 2 |
| 09A | 4331923 | Элемент наружный | 2 |
| 09B | 4675847 | Гасккет | 1 |
| 09C | 4331920 | Элемент внутренний | 2 |
| 09D | 4626014 | Гайка | 2 |
| 09E | 4626006 | Гасккет | 2 |
| 09F | 4626013 | Зажим | 2 |
| 09G | 4626011 | Гайка | 2 |
| 09H | 4626012 | Палец | 2 |
| 10 | 3092969 | Крышка | 2 |
| 11 | 4305422 | Болт | 36 |
| 12 | A590116 | Плоская шайба | 36 |
| 14 | 4440799 | Глушитель | 2 |
| 15 | 4632519 | U-образный болт | 8 |
| 16 | M520012 | Гайка | 32 |
| 18 | 7047814 | Трубка | 2 |
| 19 | 4633050 | Прокладка | 2 |
| 20 | J901050 | Болт | 16 |
| 21 | M520010 | Гайка | 32 |
| 23 | 8100003 | Трубка | 2 |
| 24 | 8105944 | Трубка | 2 |
| 25 | 4632588 | Лента | 4 |
| 27 | M520807 | Гайка | 8 |
| 28 | J900835 | Болт | 4 |
| 29 | 4000909 | Хомут трубки | 6 |
| 30 | J271035 | Болт с шайбой | 12 |
| 30A | J901035 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4658029 | Шланг | 4 |
| 33 | 4504199 | Хомут шланга | 16 |
| 35 | 6024836 | Крышка | 1 |
| 36 | J271030 | Болт с шайбой | 18 |
| 36A | J901030 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 8105946 замена: 8109871 | Выпускная труба | 1 |
| 38 | 8109871 | Выпускная труба | 1 |
| 39 | 8105947 замена: 8109712 | Выпускная труба | 1 |
| 39 | 8109712 | Выпускная труба | 1 |
| 40 | 4632676 | Лента | 2 |
| 41 | J901265 | Болт | 2 |
| 41 | J921050 | Болт | 2 |
| 42 | M520012 | Гайка | 4 |
| 42 | M520010 | Гайка | 4 |
| 43 | 7051177 | Крышка | 1 |
| 44 | 7051179 | Крышка | 1 |
| 45 | J271025 | Болт с шайбой | 12 |
| 45A | J901025 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 47 | 8100002 | Трубка | 2 |
| 48 | 4431310 | U-образный болт | 4 |
| 49 | J950012 | Гайка | 16 |
| 50 | 8106545 | Кронштейн | 4 |
| 52 | 4633809 | Стойка | 4 |
| 53 | 4633810 | Стойка | 2 |
| 54 | J271030 | Болт с шайбой | 8 |
| 54A | J901030 | Болт | 1 |
| 54B | J222010 | Шайба | 1 |
| 55 | J950010 | Гайка | 4 |
| 57 | 9753901 | Трубка | 2 |
| 58 | J217083 | Шайба | 4 |
| 59 | 4348920 | Резиновый шланг | 6 |
| 60 | 4430766 | Резиновый шланг | 2 |
| 61 | 4282501 | Хомут шланга | 16 |
| 63 | 7051102 | Поручень | 1 |
| 64 | J271240 | Болт с шайбой | 8 |
| 64A | J901240 | Болт | 1 |
| 64B | J222012 | Шайба | 1 |
| 65 | 9744411 | Трубка | 2 |
| 66 | J281235 | Болт с шайбой | 4 |
| 66A | J901235 | Болт | 1 |
| 66B | 4249324 | Шайба | 1 |
| 67 | 4249324 | Шайба | 4 |
| 68 | J950012 | Гайка | 4 |
| 70 | 4377257 | Обратный клапан | 4 |
| 71 | 4178143 | U-образный болт | 8 |
| 72 | J950010 | Гайка | 32 |
| 74 | 4379126 | Шланг | 4 |
| 81 | J281030 | Болт с шайбой | 12 |
| 81A | J901030 | Болт | 1 |
| 81B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
