Масляный радиатор крышка (1) — HITACHI EX3600-6

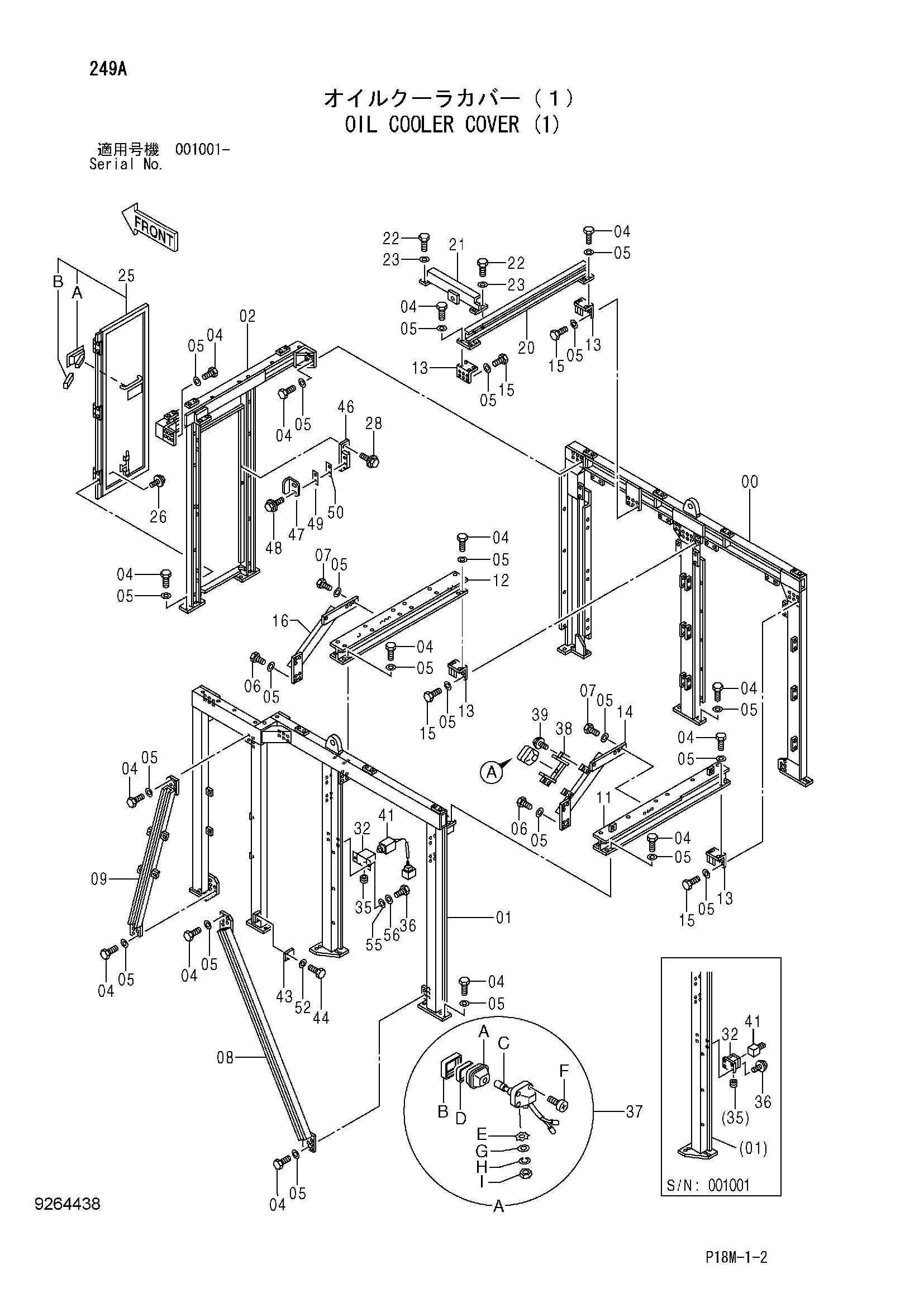

Заводская схема «Масляный радиатор крышка (1)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5006863 | Панель | 1 |
| 01 | 5006871 | Панель | 1 |
| 02 | 6018891 | Панель | 1 |
| 04 | J901640 | Болт | 87 |
| 05 | J222016 | Шайба | 133 |
| 06 | J901630 | Болт | 14 |
| 07 | J901645 | Болт | 8 |
| 08 | 8081285 | Стойка | 1 |
| 09 | 8078498 | Стойка | 1 |
| 11 | 7037636 | Балка | 1 |
| 12 | 7037840 | Балка | 1 |
| 13 | 8078463 | Кронштейн | 4 |
| 14 | 8078471 | Стойка | 1 |
| 15 | J901630 | Болт | 24 |
| 16 | 8091832 | Стойка | 1 |
| 20 | 7037649 | Стойка | 1 |
| 21 | 8078504 | Стойка | 1 |
| 22 | J901635 | Болт | 4 |
| 23 | J222016 | Шайба | 4 |
| 25 | 4399196 | Дверь | 1 |
| 25A | 4616982 | Блокировка (правый) | 1 |
| 25B | 4364651 | Резиновая прокладка | 1 |
| 26 | J260820 | Болт с шайбой | 6 |
| 26A | J900820 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 28 | J260816 | Болт с шайбой | 2 |
| 28A | J900816 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 32 | 7025746 | Короб выключатель | 1 |
| 32 | 8109860 | Короб выключатель | 1 |
| 35 | 4184582 | Резиновая втулка | 1 |
| 36 | J260612 | Болт с шайбой | 4 |
| 36A | J900612 | Болт | 1 |
| 36B | A590106 | Плоская шайба | 1 |
| 36 | J900610 | Болт | 2 |
| 37 | 4336570 | Фара | 1 |
| 37A | 4326801 | Ленс блок | 1 |
| 37B | 4326802 | Рама | 1 |
| 37C | 4285648 | Лампа | 1 |
| 37D | 4326803 | Прокладка | 1 |
| 37E | 4307026 | Шайба | 1 |
| 37F | 4307027 | Винт | 4 |
| 37G | A590114 | Плоская шайба | 1 |
| 37H | A590914 | Пружинная шайба | 1 |
| 37I | J952014 | Гайка | 1 |
| 38 | 8059828 | Кронштейн | 1 |
| 39 | J271025 | Болт с шайбой | 4 |
| 39A | J901025 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4449621 | Выключатель | 1 |
| 41 | 4463400 | Выключатель | 1 |
| 43 | 4464977 | Пластина | 1 |
| 44 | J901665 | Болт | 2 |
| 46 | 9764678 | Кронштейн | 1 |
| 47 | 4639520 | Ограничитель | 1 |
| 48 | J260830 | Болт с шайбой | 2 |
| 48A | J900830 | Болт | 1 |
| 48B | A590108 | Плоская шайба | 1 |
| 49 | 4639523 | Регулировочная шайба 1.6mm | 3 |
| 50 | 4639524 | Регулировочная шайба 3.2mm | 1 |
| 52 | A590116 | Плоская шайба | 2 |
| 55 | A590906 | Пружинная шайба | 2 |
| 56 | A590106 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
