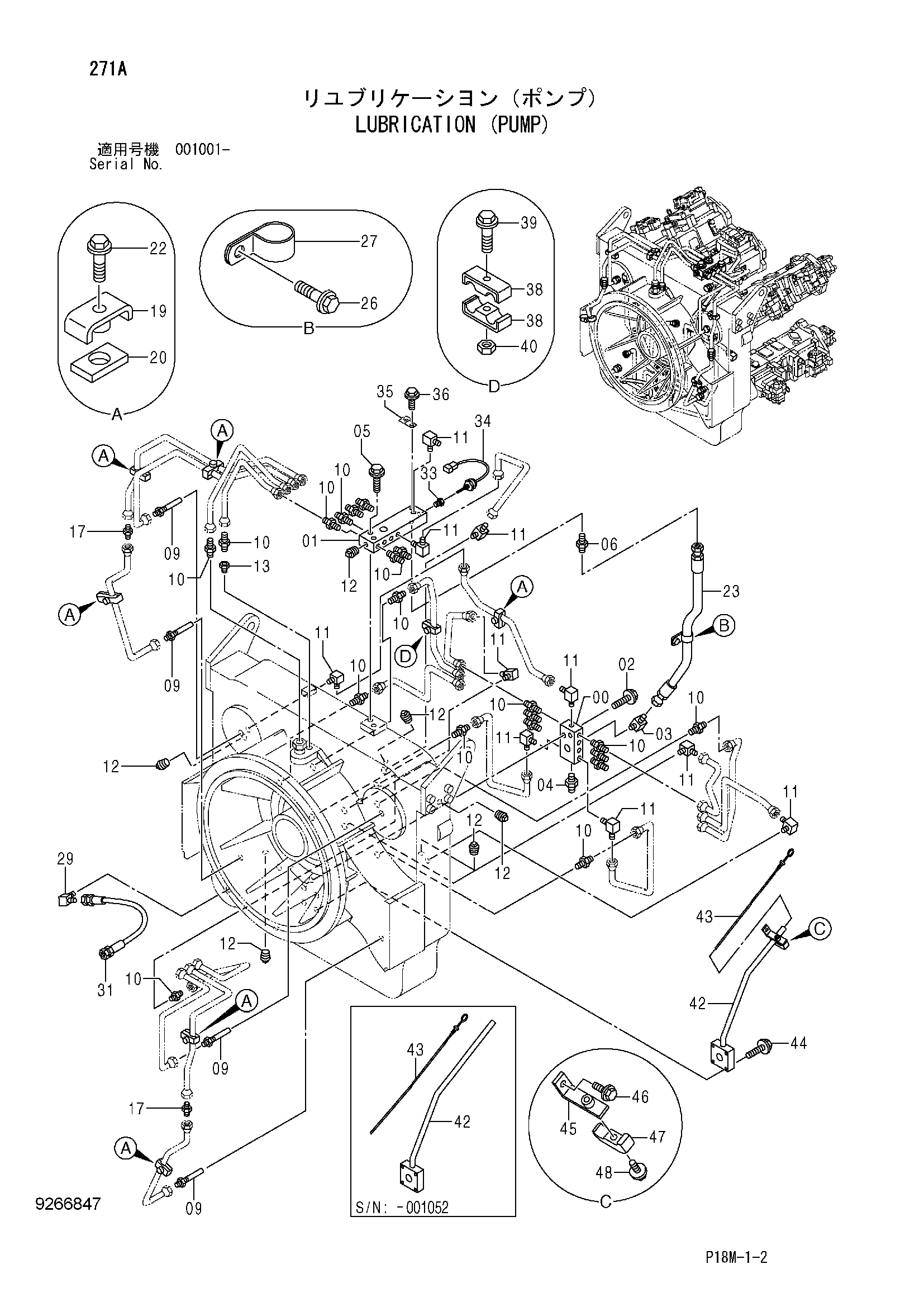

Смазка (насос) — HITACHI EX3600-6

Заводская схема «Смазка (насос)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	3088464	Коллектор	1
01	3108226	Коллектор	1
02	J271070	Болт с шайбой	2
02A	J901070	Болт	1
02B	J222010	Шайба	1
03	4156433	Угловой штуцер	1
04	4086752	Адаптер	1
05	J271080	Болт с шайбой	2
05A	J901080	Болт	1
05B	J222010	Шайба	1
06	4221278	Адаптер	1
09	4344413	Штуцер трубки	4
10	4097667	Адаптер	20
11	4097666	Угловой штуцер	10
12	94-2022	Пробка	6
13	94-1601	Переходник	1
17	4099282	Адаптер	2
19	9736422	Хомут	6
20	4269657	Резиновая прокладка	6
22	J271030	Болт с шайбой	6
22A	J901030	Болт	1
22B	J222010	Шайба	1
23	4658329	Шланг	1
26	J271025	Болт с шайбой	1
26A	J901025	Болт	1
26B	J222010	Шайба	1
27	4190263	Зажим	1
29	94-1405	Угловой штуцер	1
31	4485136	Шланг	1
33	4658347	Переходник S	1
34	4623860	Выключатель уровень	1
35	4448037	Кронштейн	1
36	J271020	Болт с шайбой	1
36A	J901020	Болт	1
36B	J222010	Шайба	1
38	4344320	Хомут	2
39	J260825	Болт с шайбой	1
39A	J900825	Болт	1
39B	A590108	Плоская шайба	1
40	M500807	Гайка	1
42	8107847 замена: 8117205	Трубка	1
42	8117205	Трубка	1
43	4664744 замена: 8117205	Указатель уровня	1
43	4697776	Указатель уровня	1
44	J271055	Болт с шайбой	4
44A	J901055	Болт	1
44B	J222010	Шайба	1
45	9766690	Кронштейн	1
46	J271025	Болт с шайбой	1
46A	J901025	Болт	1
46B	J222010	Шайба	1
47	4190124	Хомут трубки	1
48	J271050	Болт с шайбой	1
48A	J901050	Болт	1
48B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
