Двигатель отопитель трубопроводы (выпускной) — HITACHI EX3600-6

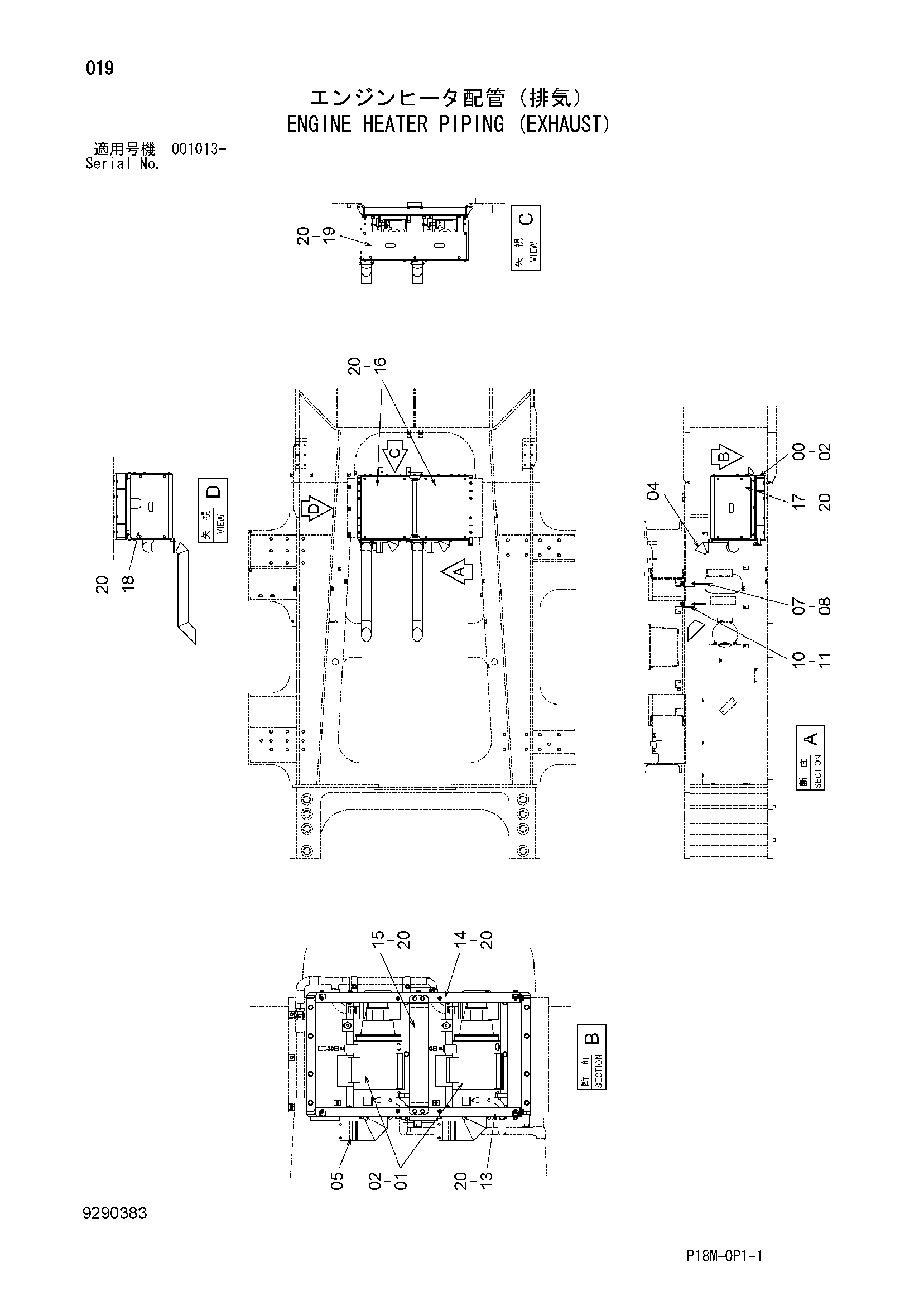

Заводская схема «Двигатель отопитель трубопроводы (выпускной)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026382 | Опора | 1 |
| 01 | 4404575 | Отопитель | 2 |
| 02 | J271230 | Болт с шайбой | 18 |
| 02A | J901230 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 7054887 | Глушитель | 2 |
| 05 | 4263766 | Хомут шланга | 2 |
| 07 | 4404553 | U-образный болт | 6 |
| 08 | J950010 | Гайка | 24 |
| 10 | 8113456 | Кронштейн | 4 |
| 11 | J271235 | Болт с шайбой | 8 |
| 11A | J901235 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 7054906 | Кронштейн | 1 |
| 14 | 7054908 | Кронштейн | 1 |
| 15 | 9769504 | Кронштейн | 1 |
| 16 | 4684042 | Крышка | 2 |
| 17 | 4684047 | Крышка | 1 |
| 18 | 4684051 | Крышка | 1 |
| 19 | 4684057 | Крышка | 1 |
| 20 | J271030 | Болт с шайбой | 33 |
| 20A | J901030 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
