Топливные трубопроводы (центральный) — HITACHI EX3600-6

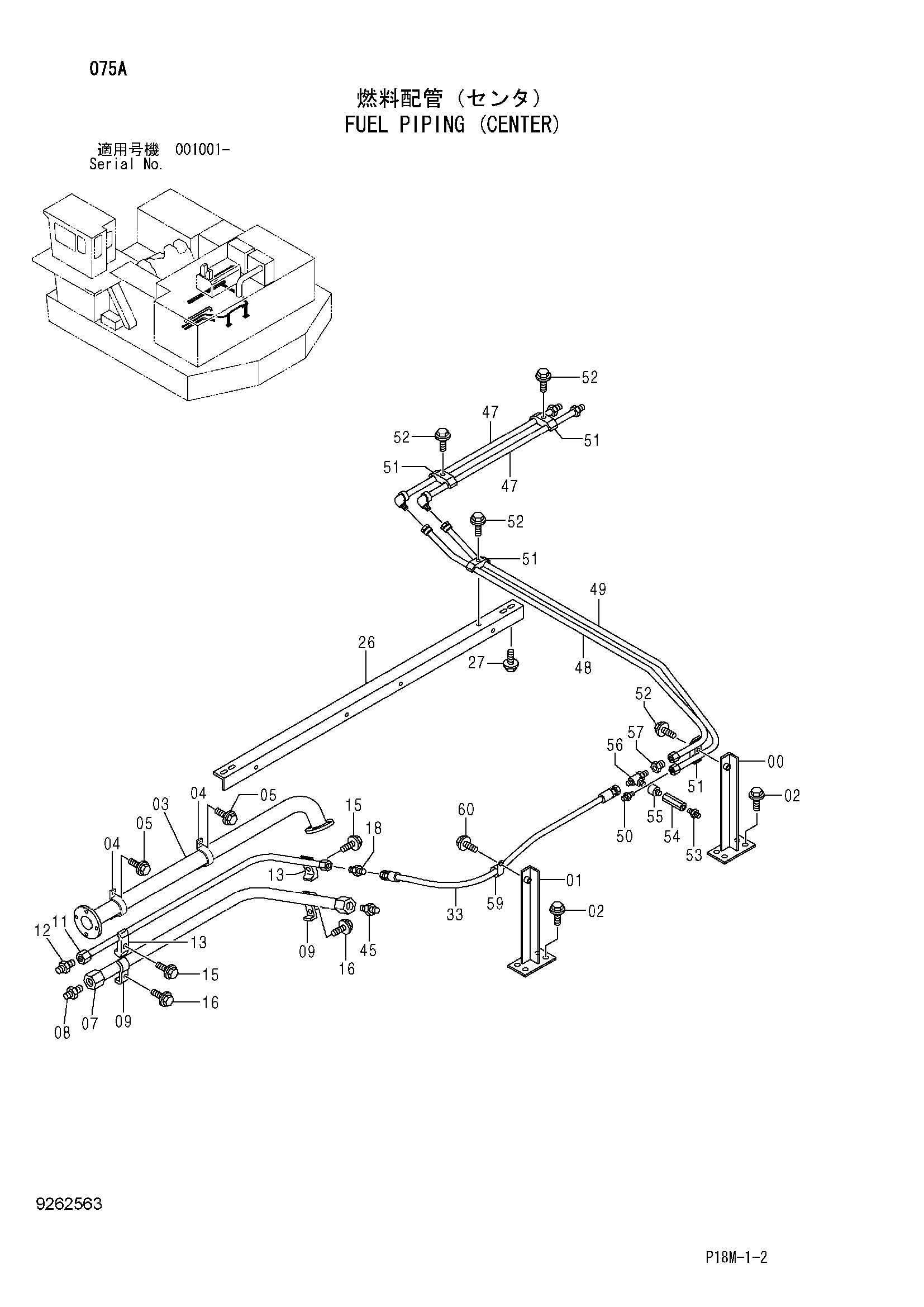

Заводская схема «Топливные трубопроводы (центральный)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105996 | Кронштейн | 1 |
| 01 | 8105997 | Кронштейн | 1 |
| 02 | J271225 | Болт с шайбой | 8 |
| 02A | J901225 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 9765496 | Трубка | 1 |
| 04 | 4000909 | Хомут трубки | 2 |
| 05 | J271035 | Болт с шайбой | 4 |
| 05A | J901035 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | 9766545 | Трубка | 1 |
| 08 | 4042036 | Адаптер | 1 |
| 08A | 4037888 | Уплотнительное кольцо | 1 |
| 09 | 4053697 | Хомут трубки | 2 |
| 11 | 9766546 | Трубка | 1 |
| 12 | 4042034 | Адаптер | 1 |
| 12A | 4506429 | Уплотнительное кольцо | 1 |
| 13 | 4053598 | Хомут трубки | 2 |
| 15 | J271270 | Болт с шайбой | 2 |
| 15A | J901270 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J271280 | Болт с шайбой | 2 |
| 16A | J901280 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 18 | 4456399 | Адаптер | 1 |
| 18A | 4506429 | Уплотнительное кольцо | 1 |
| 26 | 8105945 | Кронштейн | 1 |
| 27 | J271025 | Болт с шайбой | 4 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 33 | 4627845 | Шланг | 1 |
| 45 | 4317614 | Адаптер | 1 |
| 45A | 970860 | Уплотнительное кольцо | 1 |
| 47 | 9767292 | Трубка | 2 |
| 48 | 8107941 | Трубка | 1 |
| 49 | 8107942 | Трубка | 1 |
| 50 | 4456399 | Адаптер | 1 |
| 50A | 4506429 | Уплотнительное кольцо | 1 |
| 51 | 4189860 | Хомут трубки | 4 |
| 52 | J271265 | Болт с шайбой | 4 |
| 52A | J901265 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 53 | 4182732 | Адаптер | 1 |
| 54 | 4666507 | Обратный клапан | 1 |
| 55 | 4104943 | Адаптер | 1 |
| 56 | 4294803 | Тройник | 1 |
| 56A | 4506424 | Уплотнительное кольцо | 1 |
| 57 | 4263448 | Переходник S | 1 |
| 57A | 4506429 | Уплотнительное кольцо | 1 |
| 59 | 4190277 | Зажим | 1 |
| 60 | J271025 | Болт с шайбой | 1 |
| 60A | J901025 | Болт | 1 |
| 60B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
