Лубрикатор — HITACHI EX3600-6

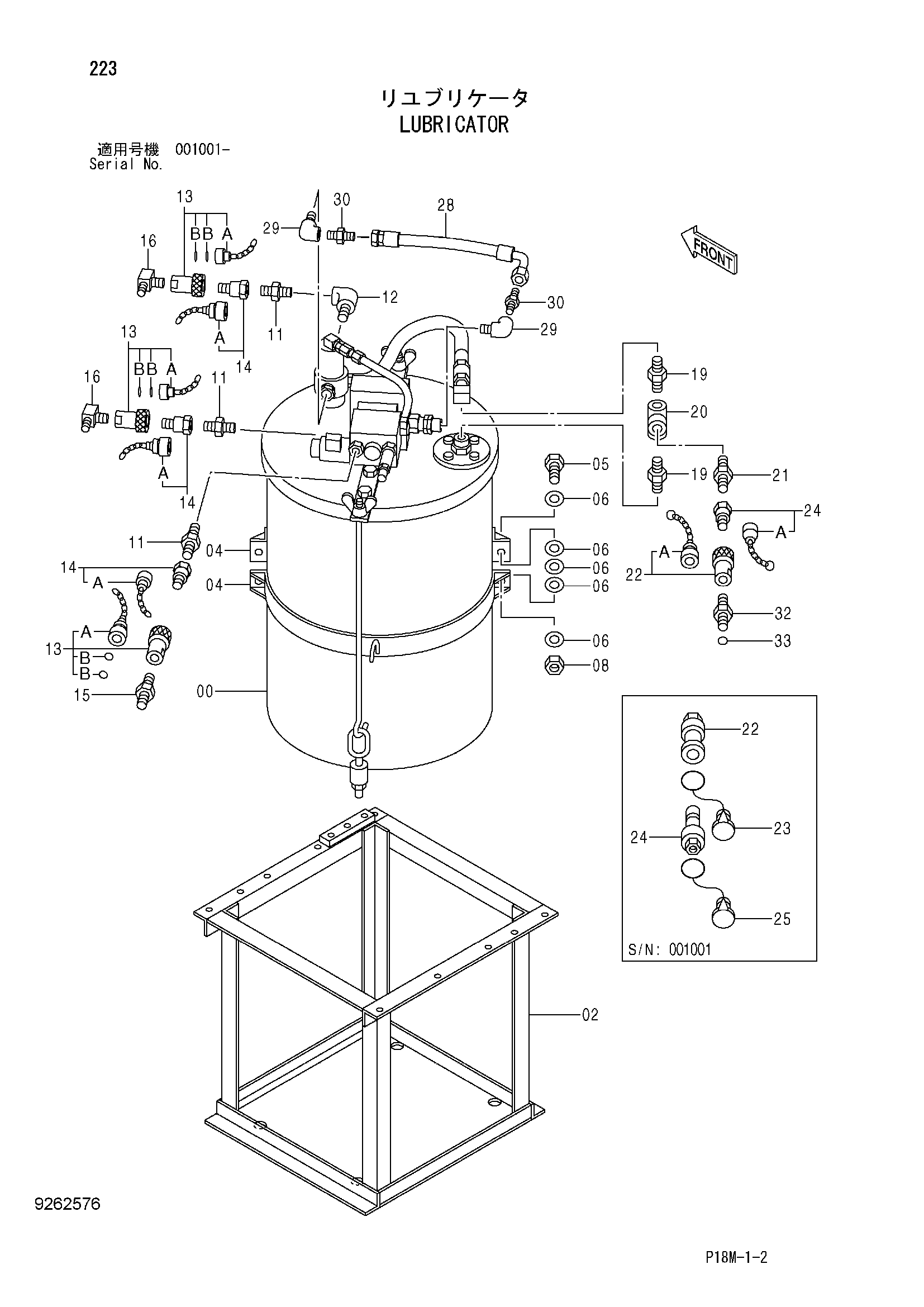

Заводская схема «Лубрикатор» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4447123 | Лубрикатор блок | 1 |
| 02 | 7038056 | Стойка | 1 |
| 04 | 8035654 | Лента | 2 |
| 05 | J901635 | Болт | 2 |
| 06 | A590116 | Плоская шайба | 10 |
| 08 | J951016 | Гайка | 2 |
| 11 | 94-1701 | Адаптер | 3 |
| 12 | 4351340 | Угловой штуцер | 1 |
| 13 | 4025602 | Самоуплотняющееся соединение | 3 |
| 13A | 4048093 | Пылезащитный колпачок | 1 |
| 13B | 4048430 | Уплотнение (комплект) | 1 |
| 14 | 4025603 | Самоуплотняющееся соединение | 3 |
| 14A | 4048092 | Пылезащитный колпачок | 1 |
| 15 | 4154651 | Адаптер | 1 |
| 16 | 4154656 | Угловой штуцер | 2 |
| 19 | 4189320 | Адаптер | 2 |
| 20 | 94-0662 | Тройник | 1 |
| 21 | 94-1903 | Адаптер | 1 |
| 22 | 4408513 | Быстросъёмное устройство быстрый | 1 |
| 22 | 4041579 | Самоуплотняющееся соединение | 1 |
| 22A | 4072597 | Колпачок | 1 |
| 23 | 4408515 | Пылезащитный колпачок | 1 |
| 24 | 4408512 | Быстросъёмное устройство быстрый | 1 |
| 24 | 4041578 | Самоуплотняющееся соединение | 1 |
| 24A | 4072598 | Колпачок | 1 |
| 25 | 4408514 | Пылезащитный колпачок | 1 |
| 28 | 4414523 | Шланг | 1 |
| 29 | 4351340 | Угловой штуцер | 2 |
| 30 | 4215648 | Адаптер | 2 |
| 32 | 4209818 | Адаптер | 1 |
| 33 | 4187328 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
