Крышка (топливный бак) — HITACHI EX3600-6

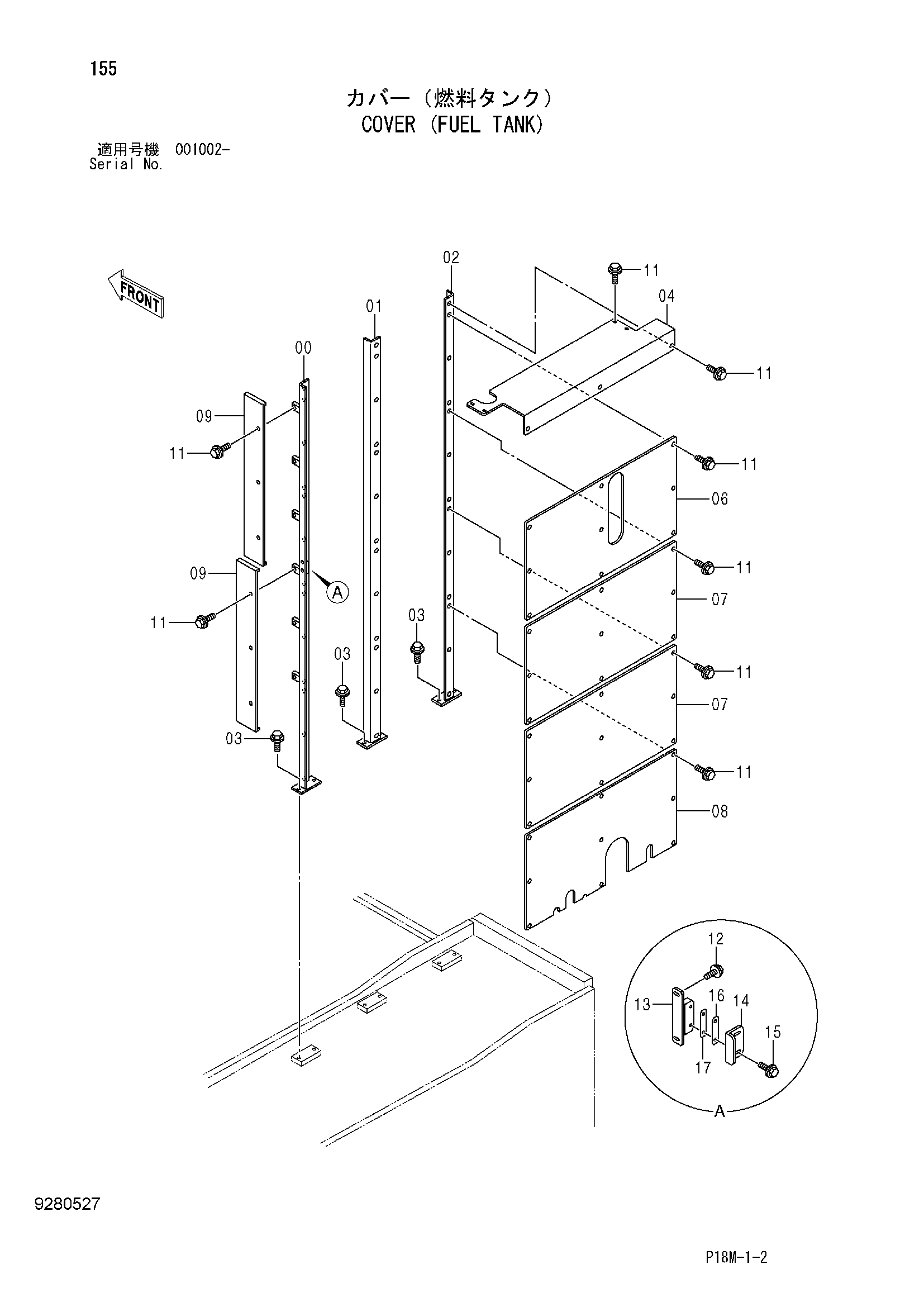

Заводская схема «Крышка (топливный бак)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110093 | Кронштейн | 1 |
| 01 | 8110089 | Кронштейн | 1 |
| 02 | 8110079 | Кронштейн | 1 |
| 03 | J271230 | Болт с шайбой | 6 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | 3111850 | Крышка | 1 |
| 06 | 3110615 | Крышка | 1 |
| 07 | 3110612 | Крышка | 2 |
| 08 | 3110619 | Крышка | 1 |
| 09 | 4672720 | Крышка | 2 |
| 11 | J281030 | Болт с шайбой | 45 |
| 11A | J901030 | Болт | 1 |
| 11B | 4486055 | Шайба | 1 |
| 12 | J260816 | Болт с шайбой | 2 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 9764679 | Кронштейн | 1 |
| 14 | 4639521 | Ограничитель | 1 |
| 15 | J260830 | Болт с шайбой | 2 |
| 15A | J900830 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 16 | 4639523 | Регулировочная шайба 1.6mm | 3 |
| 17 | 4639524 | Регулировочная шайба 3.2mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
