Трансмиссия (насос) — HITACHI EX3600-6

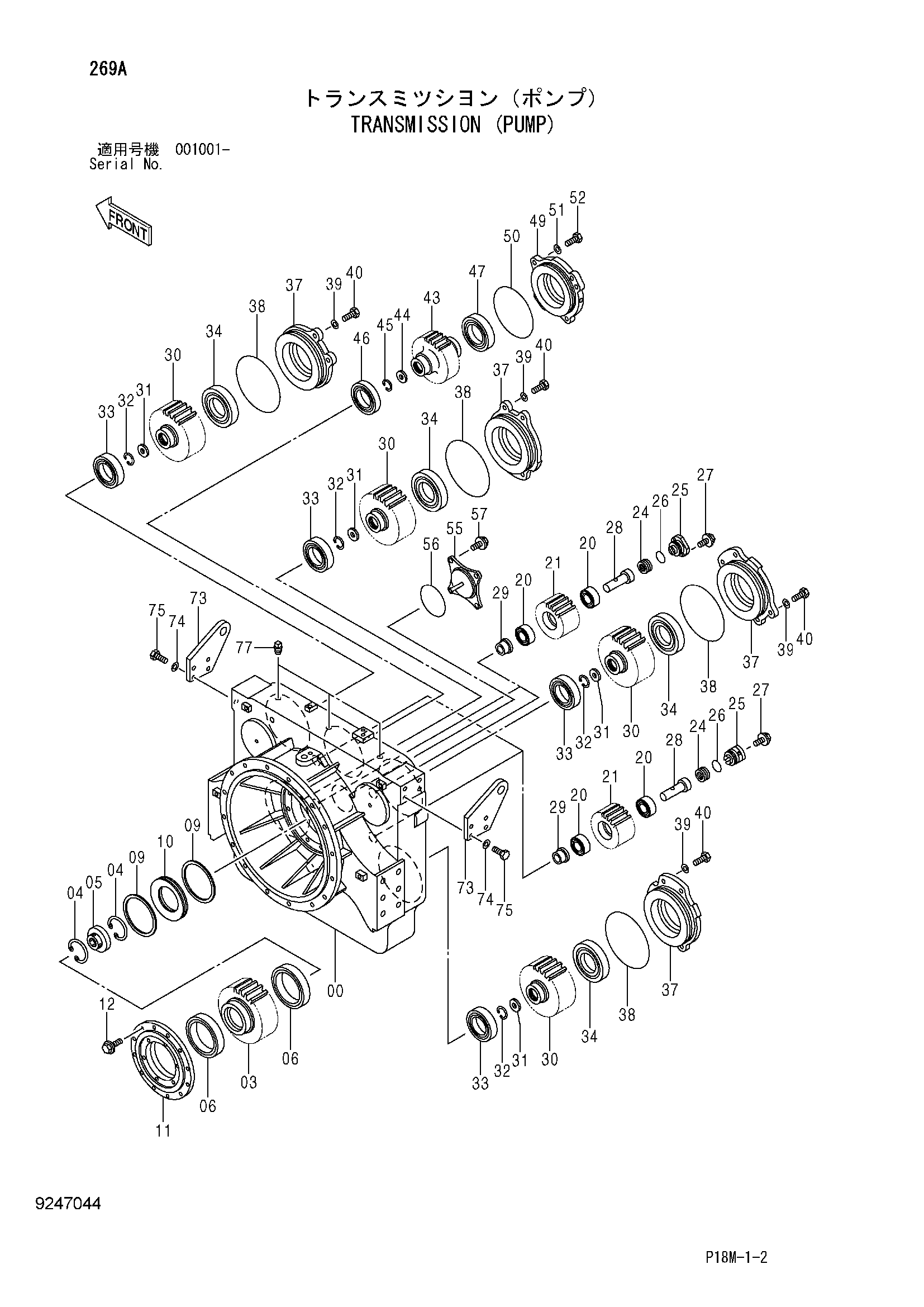

Заводская схема «Трансмиссия (насос)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	0003830	Корпус трансмиссия	1
03	2045268	Шестерня	1
04	4116292	Стопорное кольцо	2
05	4426488	Ограничитель	1
06	4427996	Роликовый подшипник	2
09	4428956	Проставка	2
10	4427990	Тарельчатая пружина	1
11	2044430	Картридж	1
12	J271240	Болт с шайбой	12
12A	J901240	Болт	1
12B	J222012	Шайба	1
20	4465831	Роликовый подшипник	8
21	3093879	Шестерня холостой ход	4
24	4465404	Тарельчатая пружина	4
25	3093878	Ограничитель	4
26	4153538	Уплотнительное кольцо	4
27	J271030	Болт с шайбой	8
27A	J901030	Болт	1
27B	J222010	Шайба	1
28	3094511	Мост	4
29	3094508	Втулка	4
30	2045269	Шестерня	4
31	4344421	Проставка	4
32	4086775	Стопорное кольцо	4
33	4096555	Шариковый подшипник	4
34	4427995	Шариковый подшипник	4
37	2044439	Картридж	4
38	4197731	Уплотнительное кольцо	4
39	J222024	Шайба	16
40	J932480	Болт	16
43	2045270	Шестерня	1
44	4429123	Проставка	1
45	4022588	Стопорное кольцо	1
46	4089745	Шариковый подшипник	1
47	4333997	Шариковый подшипник	1
49	2044154	Картридж	1
50	4200404	Уплотнительное кольцо	1
51	J222020	Шайба	4
52	J932080	Болт	4
55	8077770	Крышка	1
56	4153558	Уплотнительное кольцо	1
57	J271240	Болт с шайбой	4
57A	J901240	Болт	1
57B	J222012	Шайба	1
73	4428259	Крюк	2
74	J222024	Шайба	8
75	J932470	Болт	8
77	94-2026	Пробка	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
