Дисплай блок — HITACHI EX3600-6

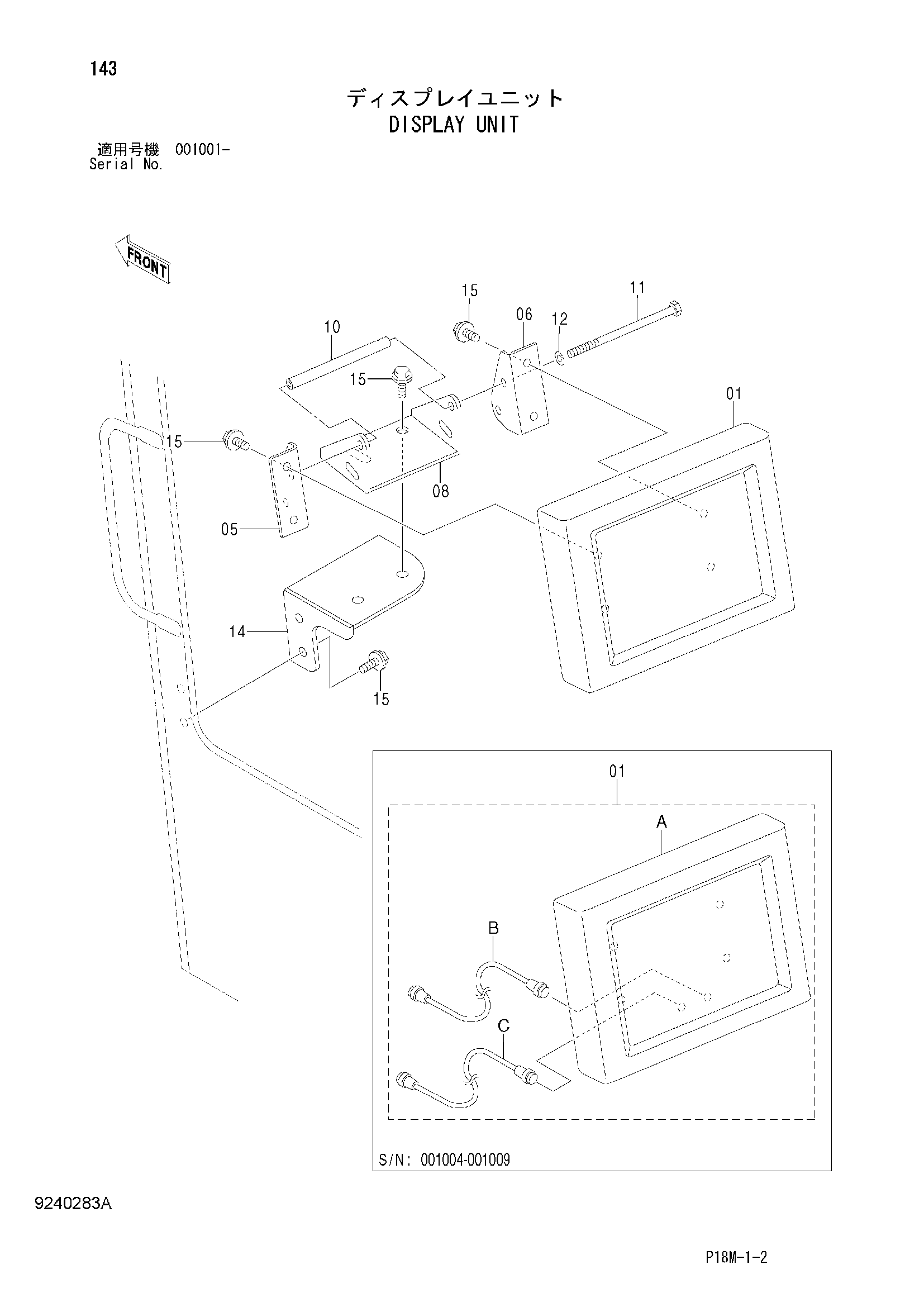

Заводская схема «Дисплай блок» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4682364 | Дисплай | 1 |
| 01 | 4682370 | Дисплай | 1 |
| 01 | 4688072 | Дисплай | 1 |
| 01A | 4682364 | Дисплай | 1 |
| 01B | 4688070 | Жгут проводов | 1 |
| 01C | 4688071 | Жгут проводов | 1 |
| 05 | 9761497 | Кронштейн | 1 |
| 06 | 4610362 | Кронштейн | 1 |
| 08 | 4610360 | Кронштейн | 1 |
| 10 | 4623391 | Проставка | 2 |
| 11 | J901013 | Болт | 2 |
| 12 | J222010 | Шайба | 2 |
| 14 | 8093653 | Кронштейн | 1 |
| 15 | J271025 | Болт с шайбой | 8 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
