Насос привод — HITACHI EX3600-6

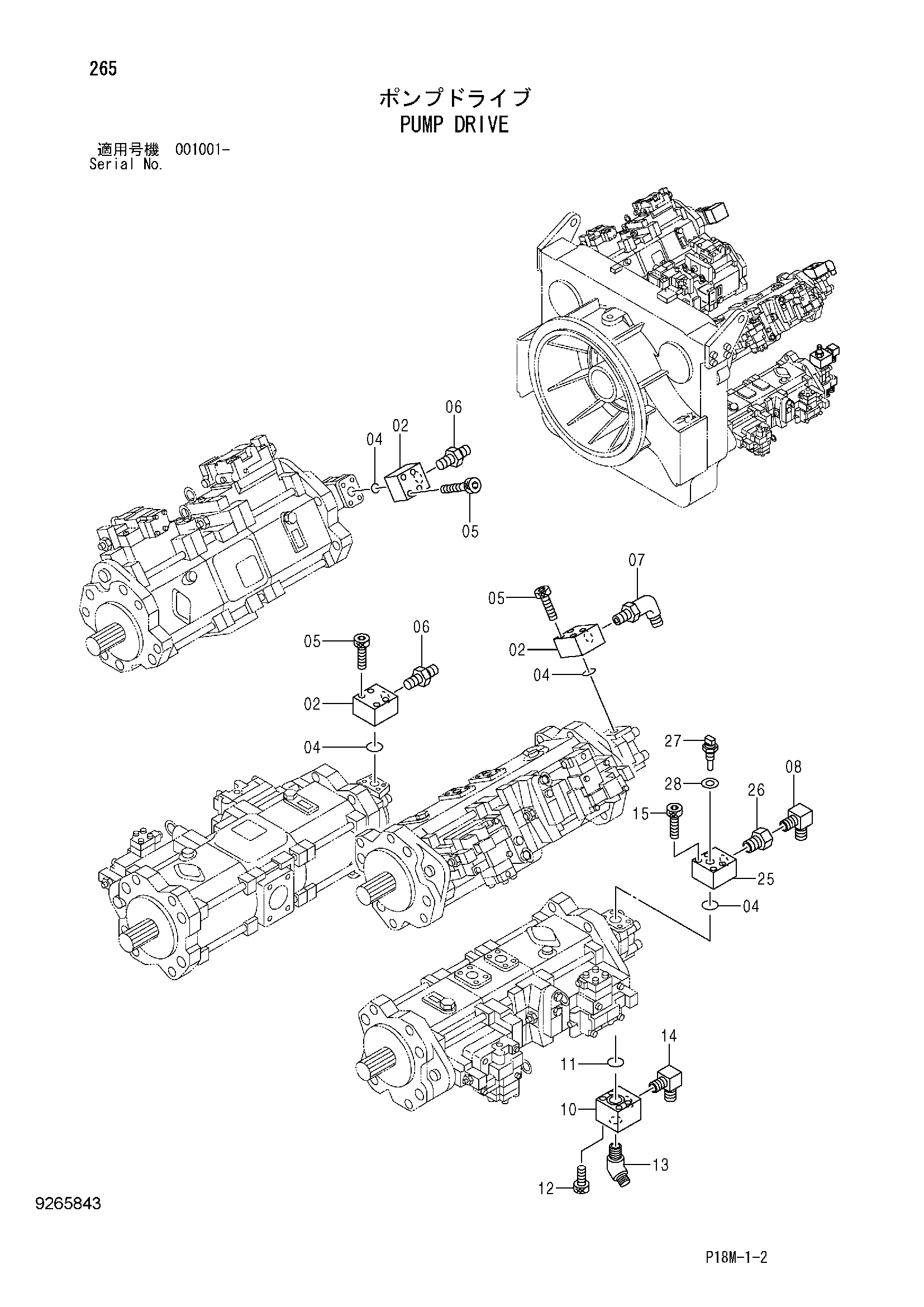

Заводская схема «Насос привод» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 3072158 | Блок | 3 |
| 04 | 4292382 | Уплотнительное кольцо | 4 |
| 05 | J781065 | Болт с внутренним шестигранником | 12 |
| 06 | A852166 | Адаптер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852366 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4304187 | Соединение шланг | 1 |
| 10 | 3088489 | Блок | 1 |
| 11 | 4292383 | Уплотнительное кольцо | 1 |
| 12 | J781080 | Болт с внутренним шестигранником | 4 |
| 13 | 94-1505 | Угловой штуцер | 1 |
| 14 | 94-1405 | Угловой штуцер | 1 |
| 15 | J781070 | Болт с внутренним шестигранником | 4 |
| 25 | 3108387 | Блок | 1 |
| 26 | 4317633 | Адаптер | 1 |
| 27 | 4250260 | Датчик | 1 |
| 28 | 4250261 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
