Крышка двигателя (3) — HITACHI EX3600-6

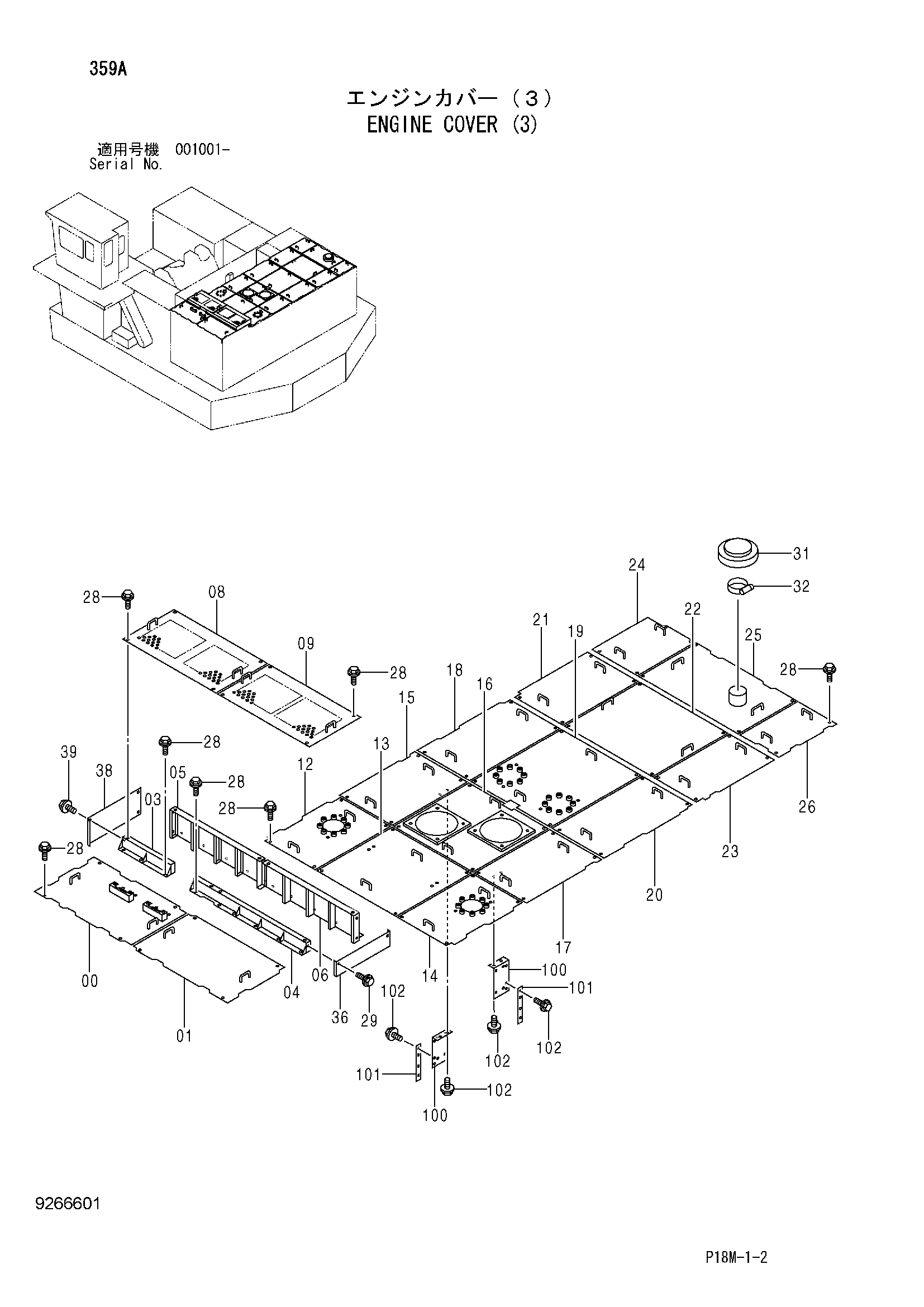

Заводская схема «Крышка двигателя (3)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051144 | Крышка | 1 |
| 01 | 7051146 | Крышка | 1 |
| 03 | 8105905 | Крышка | 1 |
| 04 | 7051154 | Крышка | 1 |
| 05 | 7051159 | Крышка | 1 |
| 06 | 7051165 | Крышка | 1 |
| 08 | 7051168 | Крышка | 1 |
| 09 | 7051169 | Крышка | 1 |
| 12 | 7051172 | Крышка | 1 |
| 13 | 7051173 | Крышка | 1 |
| 14 | 7051174 | Крышка | 1 |
| 15 | 7051175 | Крышка | 1 |
| 16 | 7051178 | Крышка | 1 |
| 17 | 7051181 | Крышка | 1 |
| 18 | 7051189 | Крышка | 1 |
| 19 | 7051192 | Крышка | 1 |
| 20 | 7051195 | Крышка | 1 |
| 21 | 7048019 | Крышка | 1 |
| 22 | 7048020 | Крышка | 1 |
| 23 | 7048021 | Крышка | 1 |
| 24 | 7037998 | Крышка | 1 |
| 25 | 7044433 | Крышка | 1 |
| 26 | 7048022 | Крышка | 1 |
| 28 | J281235 | Болт с шайбой | 97 |
| 28A | J901235 | Болт | 1 |
| 28B | 4249324 | Шайба | 1 |
| 29 | J281030 | Болт с шайбой | 2 |
| 29A | J901030 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 31 | 4603713 | Колпачок | 1 |
| 32 | 4511820 | Хомут шланга | 1 |
| 36 | 4663152 | Крышка | 1 |
| 38 | 4658015 | Крышка | 1 |
| 39 | J281025 | Болт с шайбой | 3 |
| 39A | J901025 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
| 100 | 8103141 | Кронштейн | 2 |
| 101 | 9764582 | Кронштейн | 2 |
| 102 | J271030 | Болт с шайбой | 8 |
| 102A | J901030 | Болт | 1 |
| 102B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
