Быстрый заправка трубопроводы (центральный)(2) — HITACHI EX3600-6

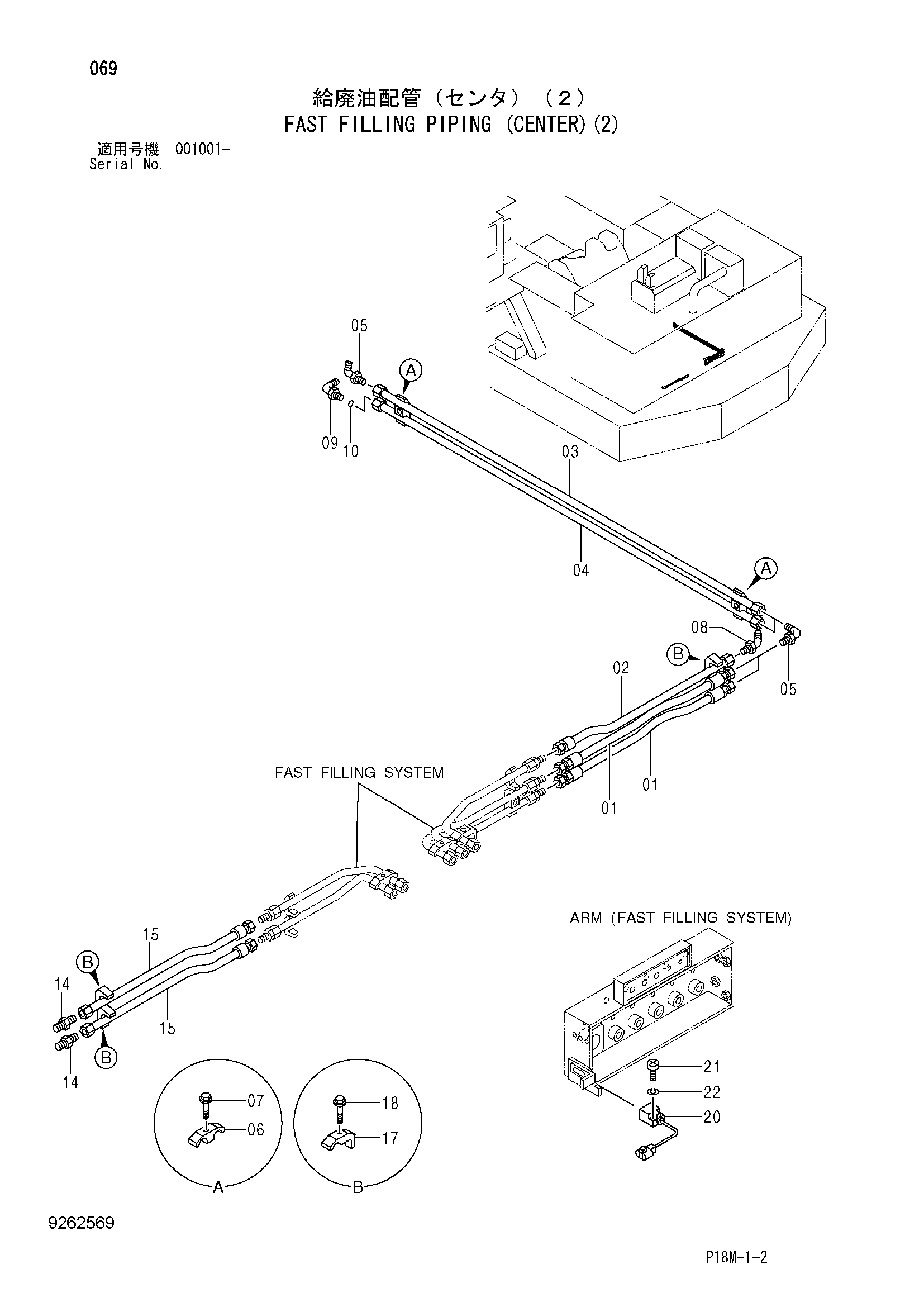

Заводская схема «Быстрый заправка трубопроводы (центральный)(2)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4435767 | Шланг | 2 |
| 02 | 9754733 | Трубка | 1 |
| 03 | 9754243 | Трубка | 1 |
| 04 | 9765845 | Трубка | 1 |
| 05 | A852366 | Угловой штуцер | 3 |
| 05A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4153488 | Хомут трубки | 2 |
| 07 | J271275 | Болт с шайбой | 2 |
| 07A | J901275 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | A852266 | Угловой штуцер | 1 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | A853388 | Угловой штуцер | 1 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4187328 | Уплотнительное кольцо | 1 |
| 14 | A852166 | Адаптер | 2 |
| 14A | 4506424 | Уплотнительное кольцо | 1 |
| 15 | 9754357 | Трубка | 2 |
| 17 | 4053595 | Хомут трубки | 3 |
| 18 | J271260 | Болт с шайбой | 3 |
| 18A | J901260 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4318956 | Выключатель | 1 |
| 21 | M430430 | Винт | 2 |
| 22 | A590904 | Пружинная шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
