Основные гидролинии (гидрораспределитель)(1) — HITACHI EX3600-6

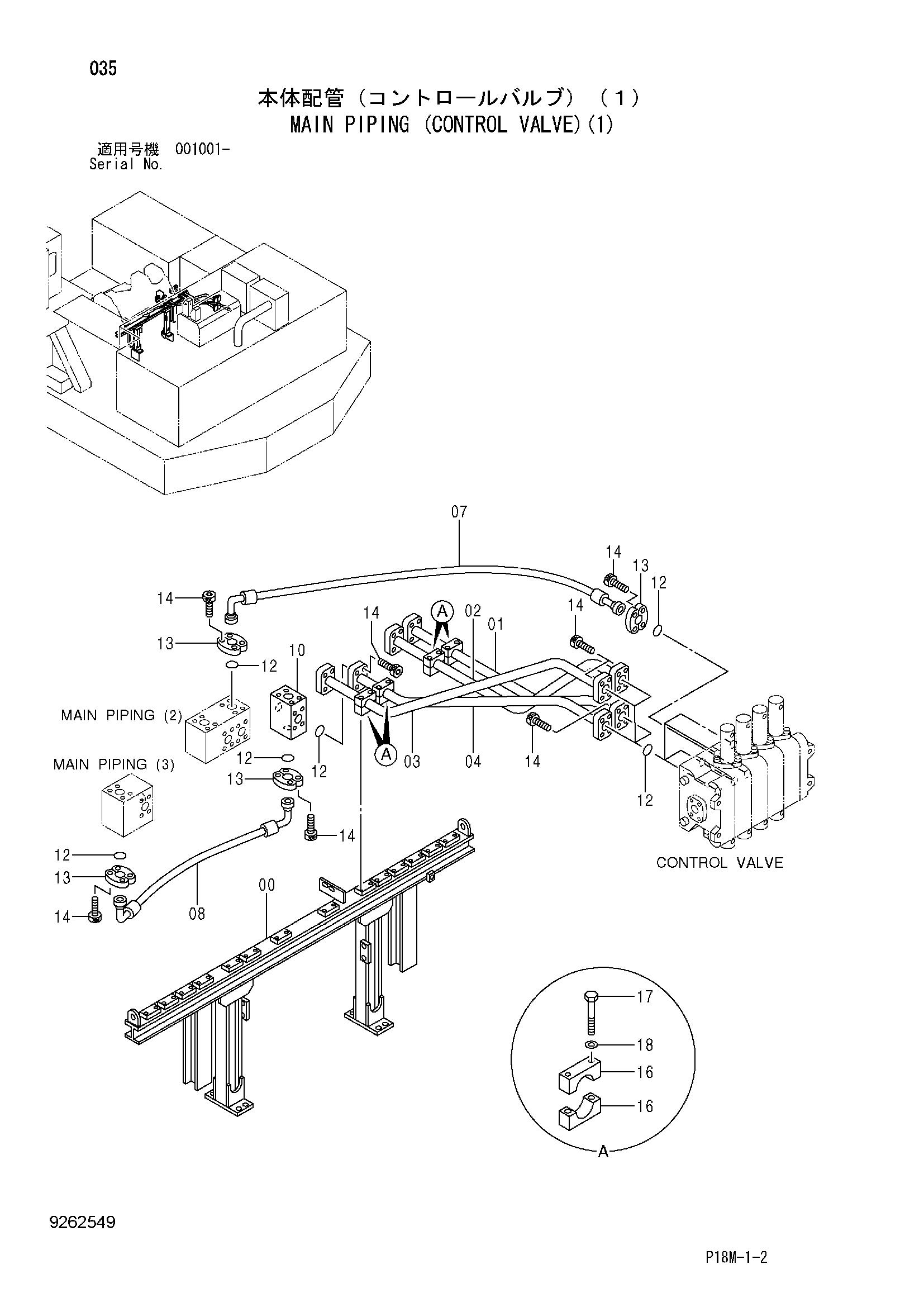

Заводская схема «Основные гидролинии (гидрораспределитель)(1)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7037634 | Опора | 1 |
| 01 | 8078302 | Трубка | 1 |
| 02 | 8078303 | Трубка | 1 |
| 03 | 8078304 | Трубка | 1 |
| 04 | 8078305 | Трубка | 1 |
| 07 | 4429737 | Шланг | 1 |
| 08 | 4429739 | Шланг | 1 |
| 10 | 3088521 | Блок | 1 |
| 12 | 4292385 | Уплотнительное кольцо | 9 |
| 13 | 4169565 | Разъёмный фланец | 8 |
| 14 | M342065 | Болт с внутренним шестигранником | 36 |
| 16 | 4357265 | Хомут трубки | 8 |
| 17 | J901402 | Болт | 8 |
| 18 | A590114 | Плоская шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
