Водяной бак — HITACHI EX3600-6

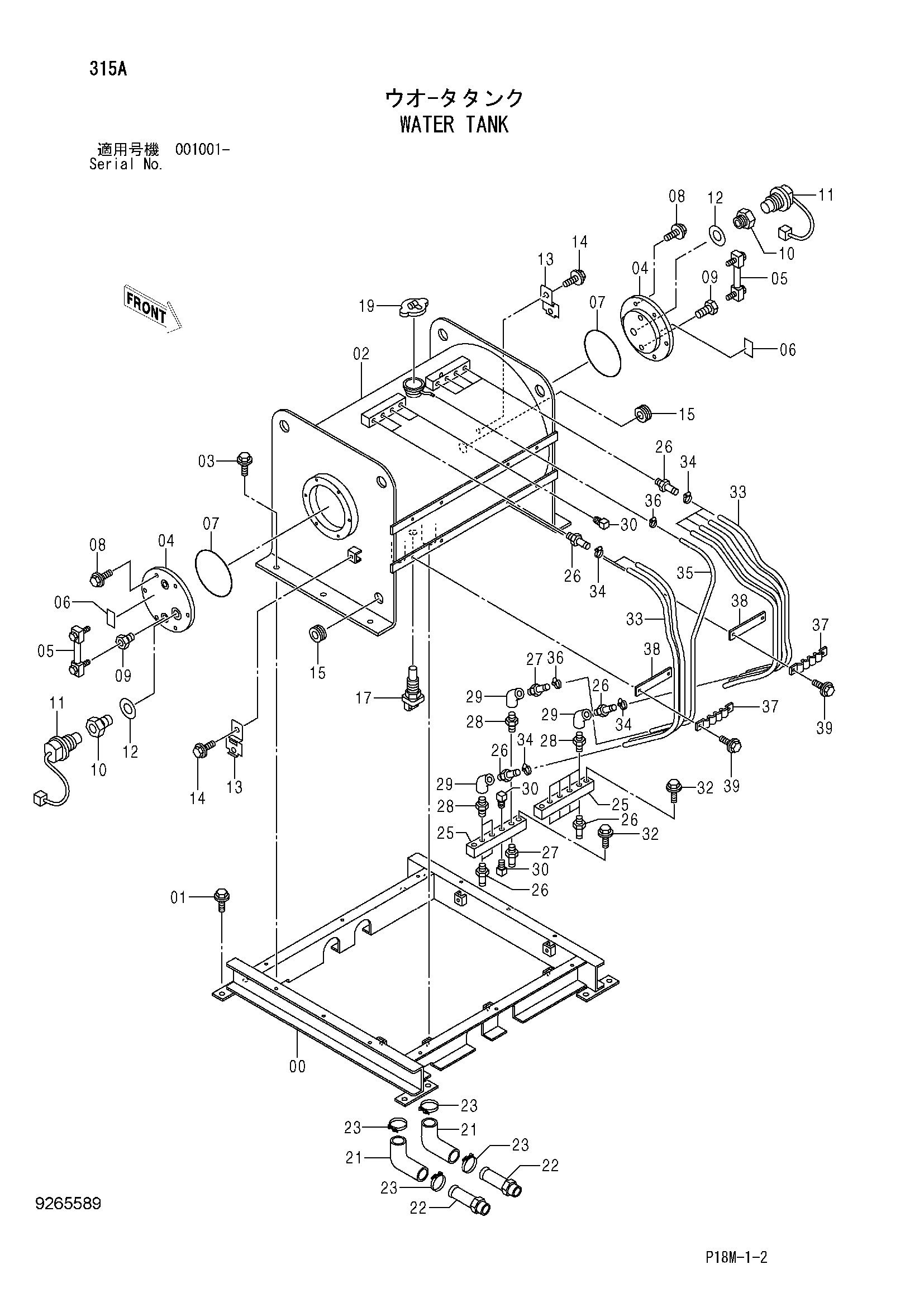

Заводская схема «Водяной бак» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7050872	Опора	1
01	J281235	Болт с шайбой	8
01A	J901235	Болт	1
01B	4249324	Шайба	1
02	6024721	Бак воды	1
03	J281035	Болт с шайбой	6
03A	J901035	Болт	1
03B	4486055	Шайба	1
04	4623051	Крышка	2
05	4622055	Указатель уровня	2
06	4376634	Информационная табличка	2
06	4674320	Информационная табличка (спанисх)	2
06	4686809	Информационная табличка (туркисх)	2
06	4697267	Информационная табличка (финнисх)	2
06	4679549	Информационная табличка (русский)	2
07	A810165	Уплотнительное кольцо	2
08	J271025	Болт с шайбой	12
08A	J901025	Болт	1
08B	J222010	Шайба	1
09	4622052	Адаптер	4
10	4615801	Переходник	2
11	4614098	Выключатель уровень	2
12	4433439	Уплотнительная шайба	2
13	4448037	Кронштейн	2
14	J271025	Болт с шайбой	2
14A	J901025	Болт	1
14B	J222010	Шайба	1
15	4205136	Резиновая втулка	2
17	4662935	Выключатель уровень	1
19	4441579	Колпачок	1
21	4461973	Резиновый шланг	2
22	9764147	Трубка	2
23	4282474	Хомут шланга	4
25	4634105	Блок	2
26	4303601	Соединение	18
27	4130659	Адаптер	2
28	94-1701	Адаптер	7
29	94-0600	Угловой штуцер	7
30	94-2011	Пробка	4
32	J271045	Болт с шайбой	4
32A	J901045	Болт	1
32B	J222010	Шайба	1
33	4449119	Водяной шланг	6
34	4514700	Зажим шланг	12
35	4384188	Водяной шланг	1
36	4508575	Хомут шланга	2
37	9727638	Хомут шланга	4
38	9727636	Пластина	4
39	J271035	Болт с шайбой	8
39A	J901035	Болт	1
39B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
