Аккумулятор — HITACHI EX3600-6

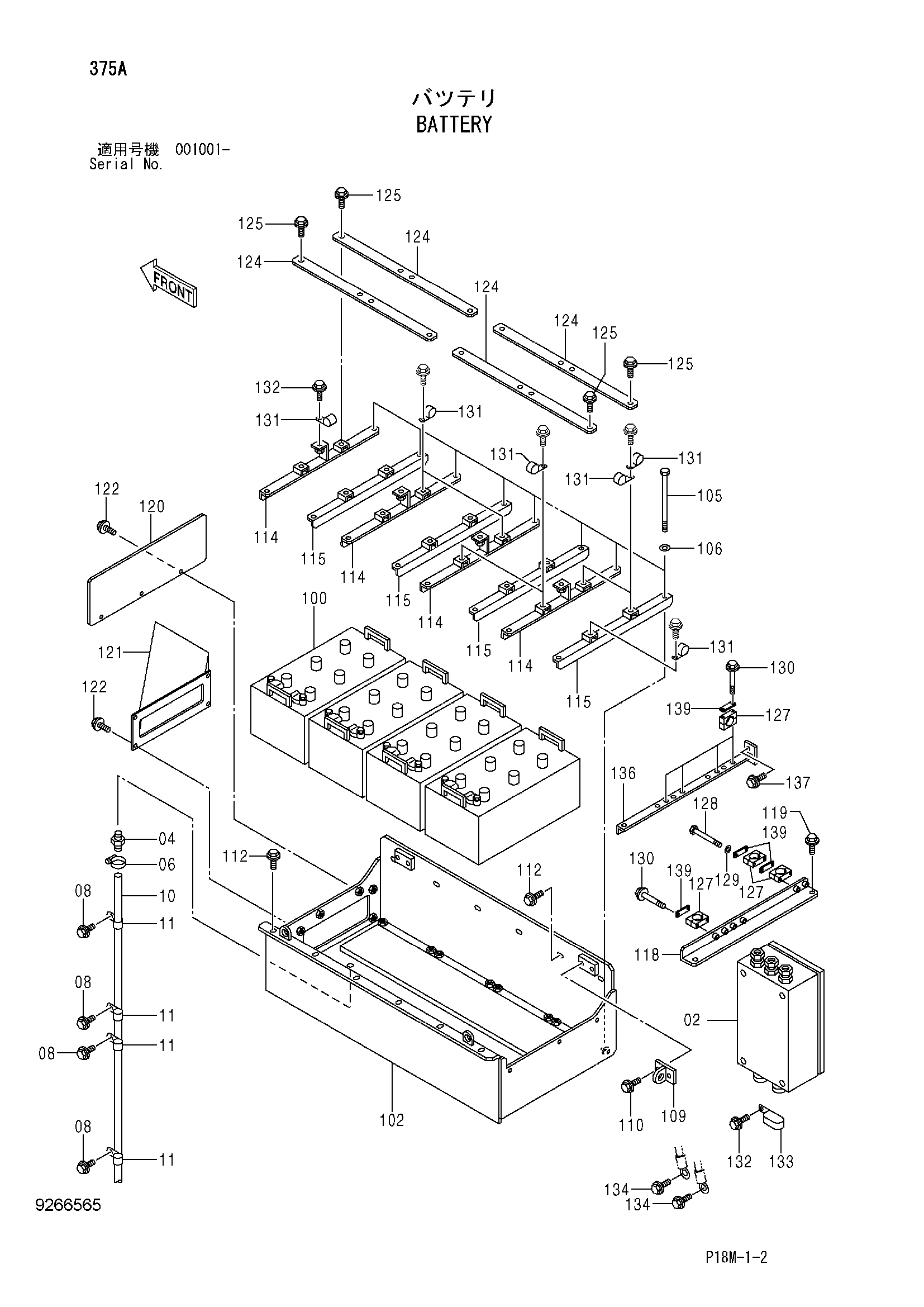

Заводская схема «Аккумулятор» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4431273 | Короб выключатель | 1 |
| 04 | 4130659 | Адаптер | 1 |
| 06 | 4508575 | Хомут шланга | 1 |
| 08 | J271020 | Болт с шайбой | 4 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4466337 | Водяной шланг | 1 |
| 11 | 4190272 | Зажим | 4 |
| 100 | 4354442 | Аккумулятор | 4 |
| 102 | 6021898 | Короб аккумулятор | 1 |
| 105 | 4314067 | Болт | 16 |
| 106 | A590110 | Плоская шайба | 16 |
| 109 | 9749790 | Крюк | 2 |
| 110 | J271025 | Болт с шайбой | 4 |
| 110A | J901025 | Болт | 1 |
| 110B | J222010 | Шайба | 1 |
| 112 | J281035 | Болт с шайбой | 12 |
| 112A | J901035 | Болт | 1 |
| 112B | 4486055 | Шайба | 1 |
| 114 | 8105989 | Держатель | 4 |
| 115 | 9766531 | Держатель | 4 |
| 118 | 8106574 | Кронштейн | 1 |
| 119 | J271025 | Болт с шайбой | 2 |
| 119A | J901025 | Болт | 1 |
| 119B | J222010 | Шайба | 1 |
| 120 | 4604175 | Крышка | 1 |
| 121 | 8092490 | Воздуховод | 1 |
| 122 | J271025 | Болт с шайбой | 7 |
| 122A | J901025 | Болт | 1 |
| 122B | J222010 | Шайба | 1 |
| 124 | 4425914 | Кронштейн | 4 |
| 125 | J271030 | Болт с шайбой | 16 |
| 125A | J901030 | Болт | 1 |
| 125B | J222010 | Шайба | 1 |
| 127 | 4454814 | Хомут | 8 |
| 128 | J901006 | Болт | 2 |
| 129 | J222010 | Шайба | 2 |
| 130 | J271070 | Болт с шайбой | 12 |
| 130A | J901070 | Болт | 1 |
| 130B | J222010 | Шайба | 1 |
| 131 | 4192035 | Зажим | 10 |
| 132 | J271025 | Болт с шайбой | 4 |
| 132A | J901025 | Болт | 1 |
| 132B | J222010 | Шайба | 1 |
| 133 | 4193816 | Зажим | 1 |
| 134 | J281225 | Болт с шайбой | 2 |
| 134A | J901225 | Болт | 1 |
| 134B | 4249324 | Шайба | 1 |
| 136 | 8107973 | Кронштейн | 1 |
| 137 | J271030 | Болт с шайбой | 2 |
| 137A | J901030 | Болт | 1 |
| 137B | J222010 | Шайба | 1 |
| 139 | 4454820 | Кронштейн | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
