Стрела <погрузчик> — HITACHI EX3600-6

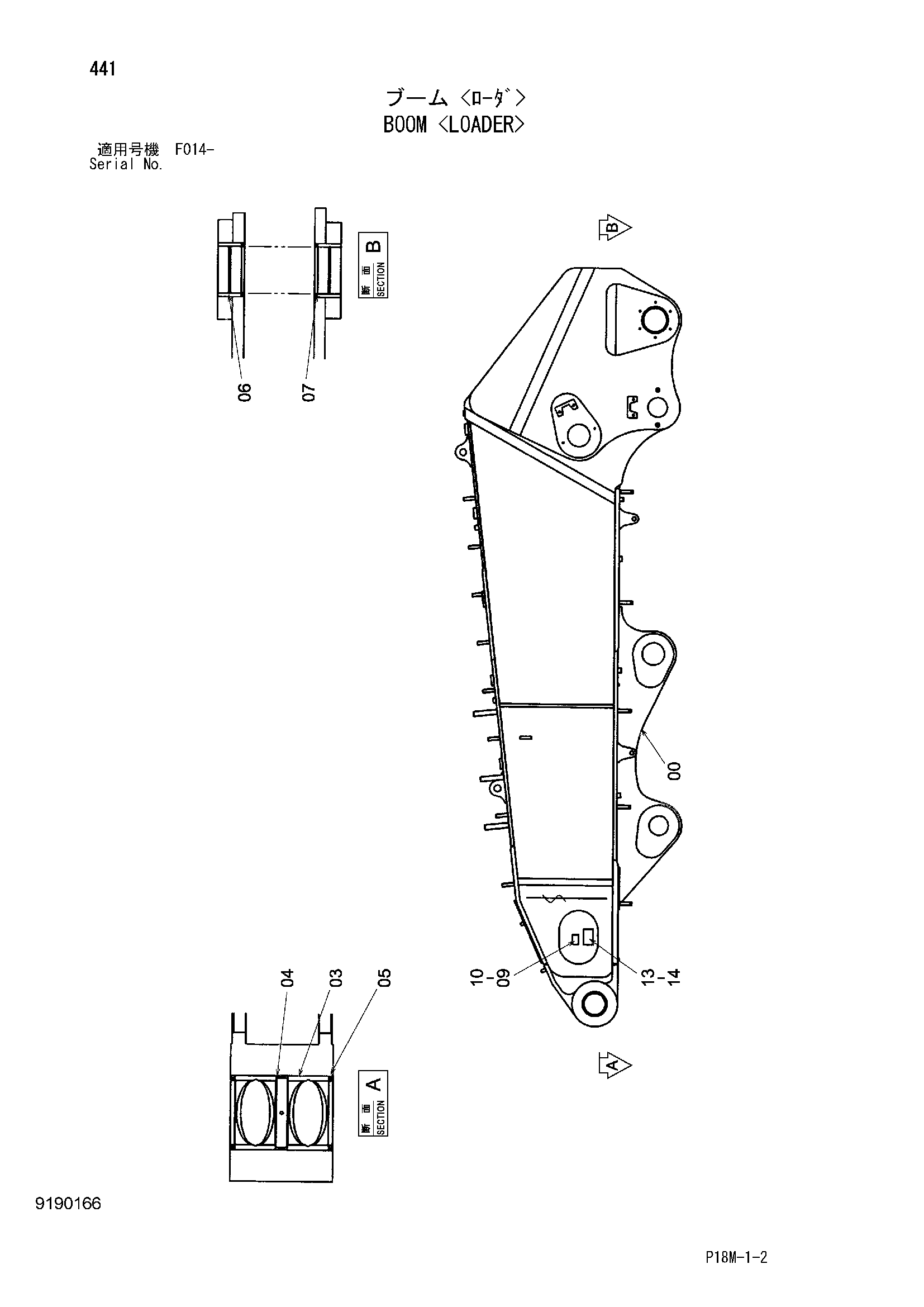

Заводская схема «Стрела <погрузчик>» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9190166 | Стрела | 1 | |
| 03 | 4193394 | Втулка | 4 |
| 04 | 4194051 | Проставка | 2 |
| 05 | 4194029 | Пылезащитное уплотнение | 4 |
| 06 | 4204267 | Втулка | 4 |
| 07 | 4194030 | Пылезащитное уплотнение | 4 |
| 10 | M492564 | Приводной винт | 4 |
| 13 | 3090006 | Информационная табличка | 1 |
| 13 | 3114185 | Информационная табличка (туркисх) | 1 |
| 13 | 3112654 | Информационная табличка (русский) | 1 |
| 14 | M492964 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
