Двигатель отопитель (коолант) — HITACHI EX3600-6

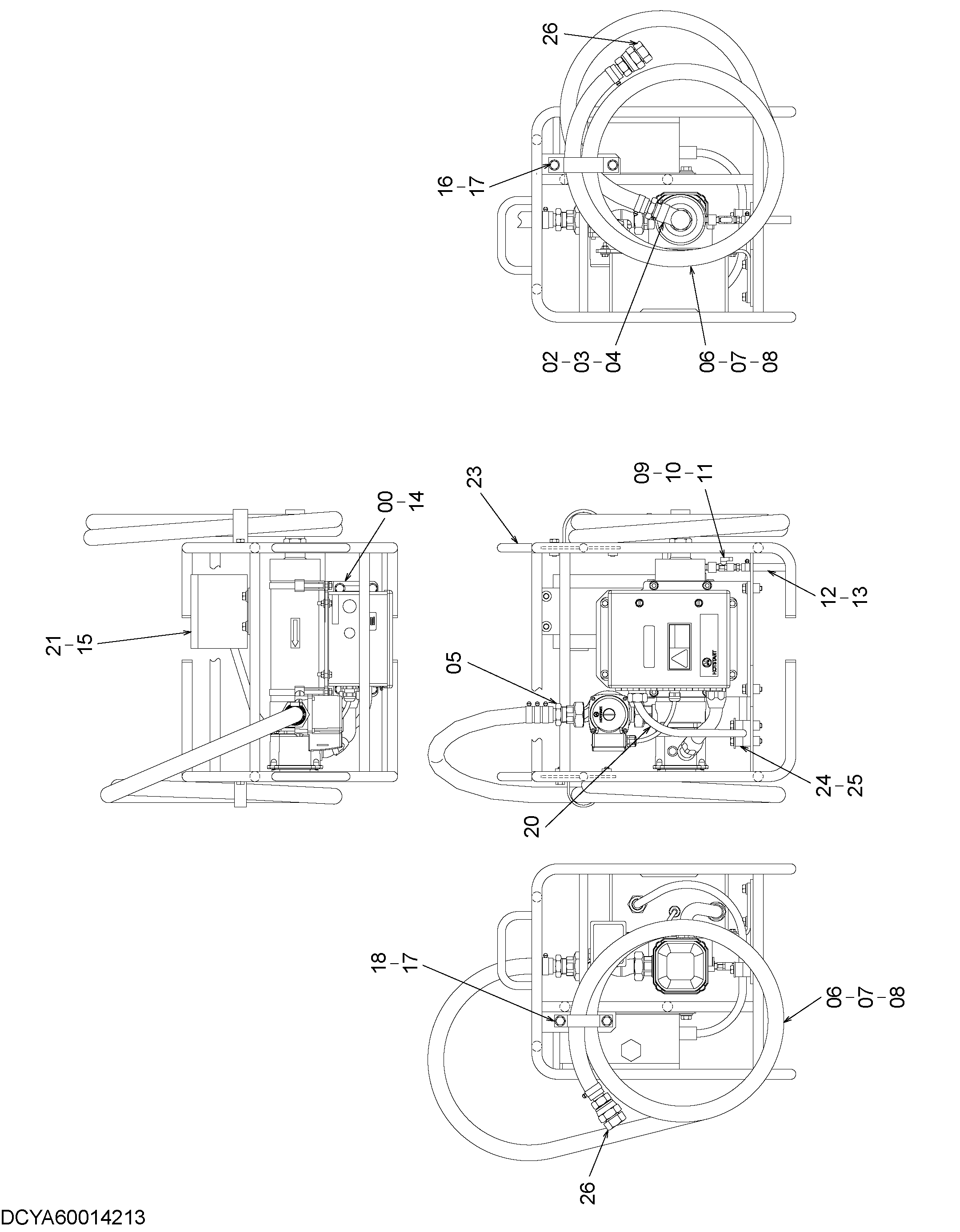

Заводская схема «Двигатель отопитель (коолант)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YA60017943 | Отопитель | 1 |
| 02 | YA00019652 | Переходник S | 1 |
| 03 | YA00019653 | Соединение свивел | 1 |
| 04 | 4306050 | Соединение шланг | 1 |
| 05 | YA00019654 | Соединение шланг | 1 |
| 06 | 4705473 | Водяной шланг | 2 |
| 07 | YA00019650 | Унион S | 2 |
| 08 | 4505243 | Хомут шланга | 6 |
| 09 | 4187592 | Адаптер | 1 |
| 10 | 4478378 | Шаровой клапан | 1 |
| 11 | 4449362 | Адаптер | 1 |
| 12 | YA00017860 | Водяной шланг | 1 |
| 13 | 4514700 | Зажим шланг | 1 |
| 14 | J271035 | Болт с шайбой | 4 |
| 14A | J901035 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J271230 | Болт с шайбой | 4 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 4000909 | Хомут трубки | 1 |
| 17 | J271030 | Болт с шайбой | 4 |
| 17A | J901030 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4053865 | Хомут трубки | 1 |
| 20 | YA00006377 | Жгут проводов | 1 |
| 21 | YA00019734 | Короб выключатель | 1 |
| 23 | YA40013299 | Рама | 1 |
| 24 | 4650364 | Хомут | 1 |
| 25 | J281060 | Болт с шайбой | 2 |
| 25A | J901060 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 26 | 4168177 | Пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
