Консоль в сборе (правый) — HITACHI EX3600-6

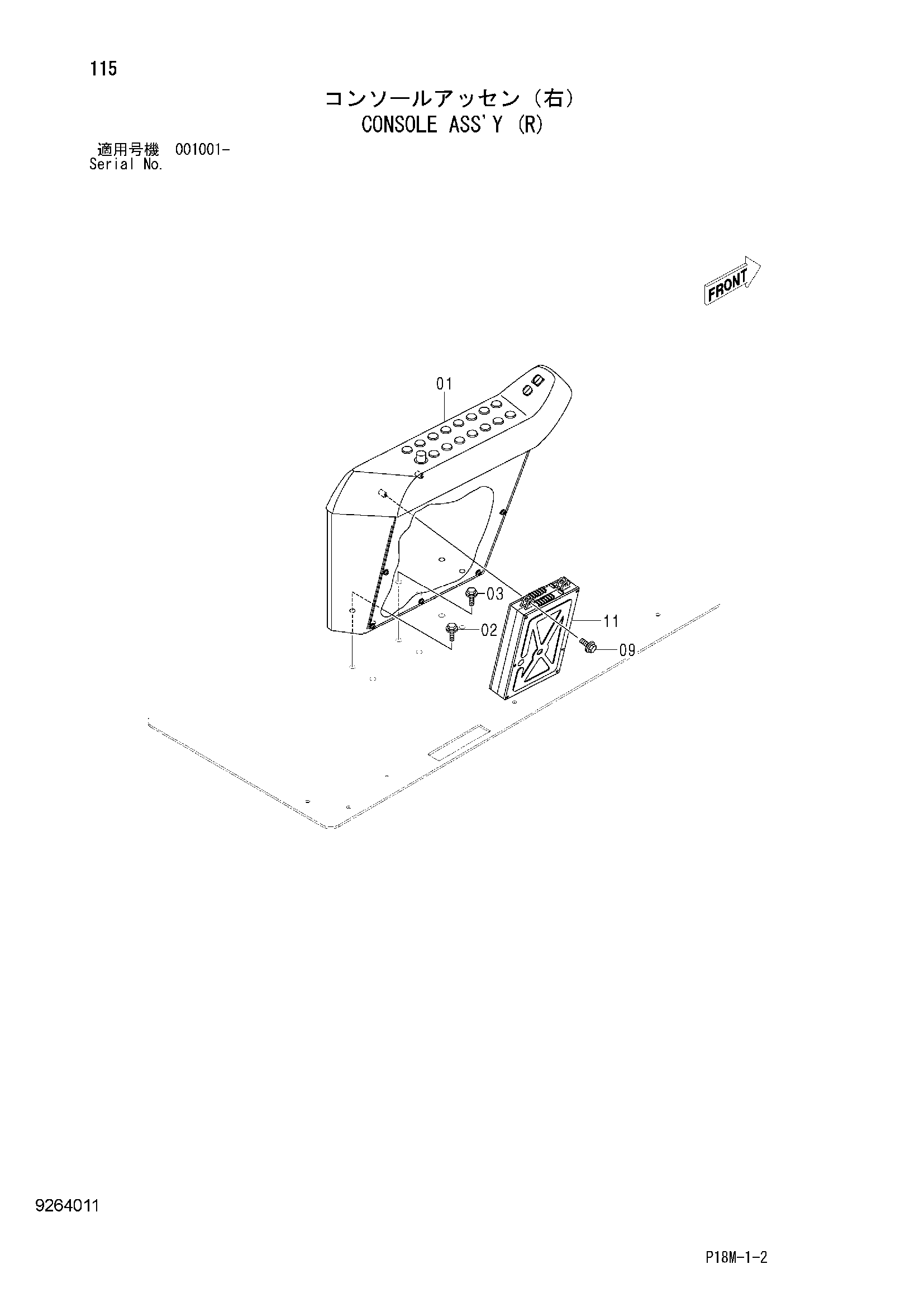

Заводская схема «Консоль в сборе (правый)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4653546 | Консоль | 1 |
| 02 | J271025 | Болт с шайбой | 4 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 02 | J281035 | Болт с шайбой | 4 |
| 02A | J901035 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 03 | J281035 | Болт с шайбой | 2 |
| 03A | J901035 | Болт | 1 |
| 03B | 4486055 | Шайба | 1 |
| 09 | J260625 | Болт с шайбой | 4 |
| 09A | J900625 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 11 | 9273423 | Контроллер (ELU) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
