Поручень (масляный радиатор) — HITACHI EX3600-6

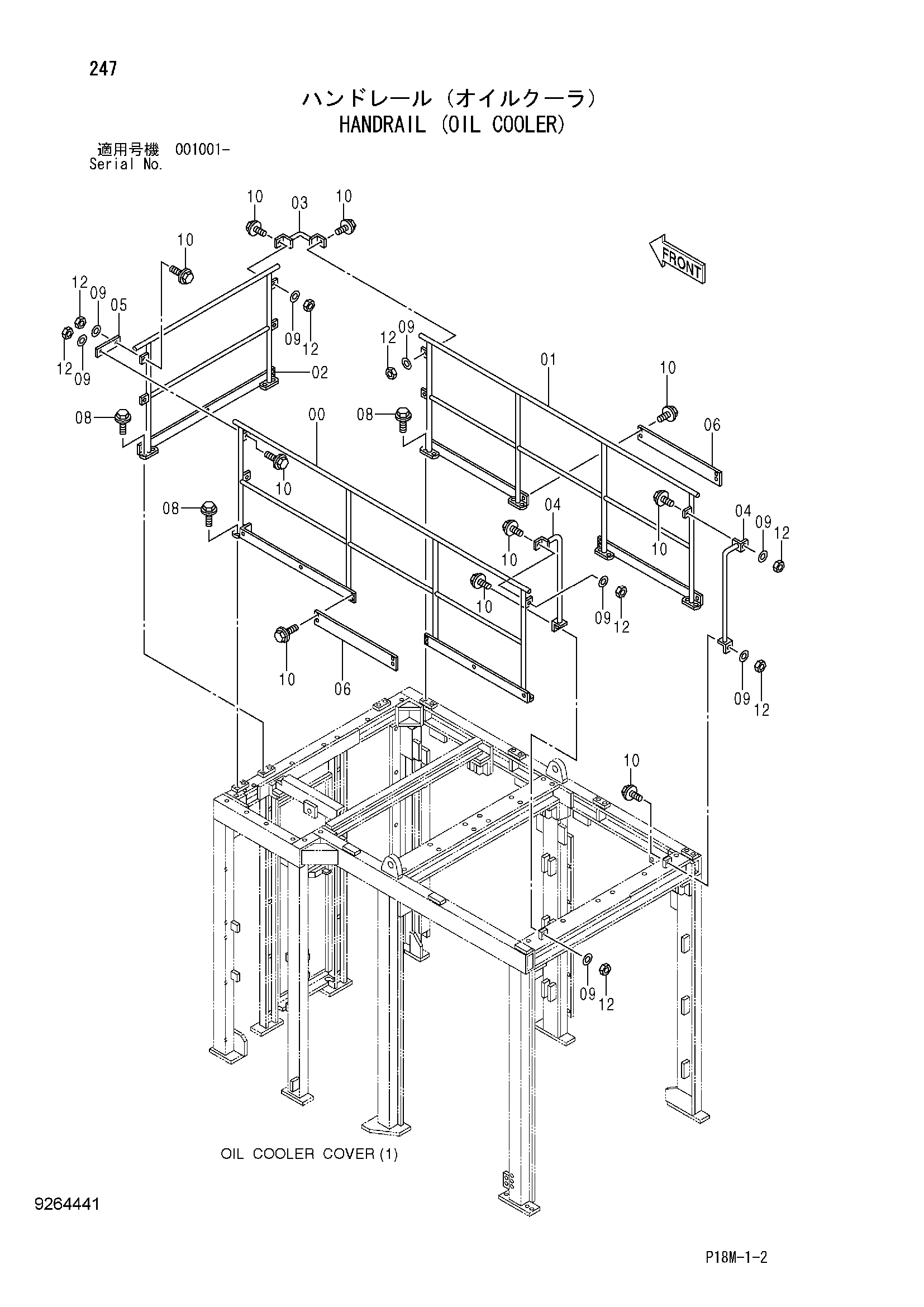

Заводская схема «Поручень (масляный радиатор)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038011 | Поручень | 1 |
| 01 | 7038012 | Поручень | 1 |
| 02 | 8079203 | Поручень | 1 |
| 03 | 9744447 | Трубка | 2 |
| 04 | 9744411 | Трубка | 2 |
| 05 | 4389687 | Пластина | 2 |
| 06 | 4432924 | Пластина | 2 |
| 08 | J271230 | Болт с шайбой | 20 |
| 08A | J901230 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4249324 | Шайба | 12 |
| 10 | J281235 | Болт с шайбой | 20 |
| 10A | J901235 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 12 | J950012 | Гайка | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
