Быстрый заправка система (2) — HITACHI EX3600-6

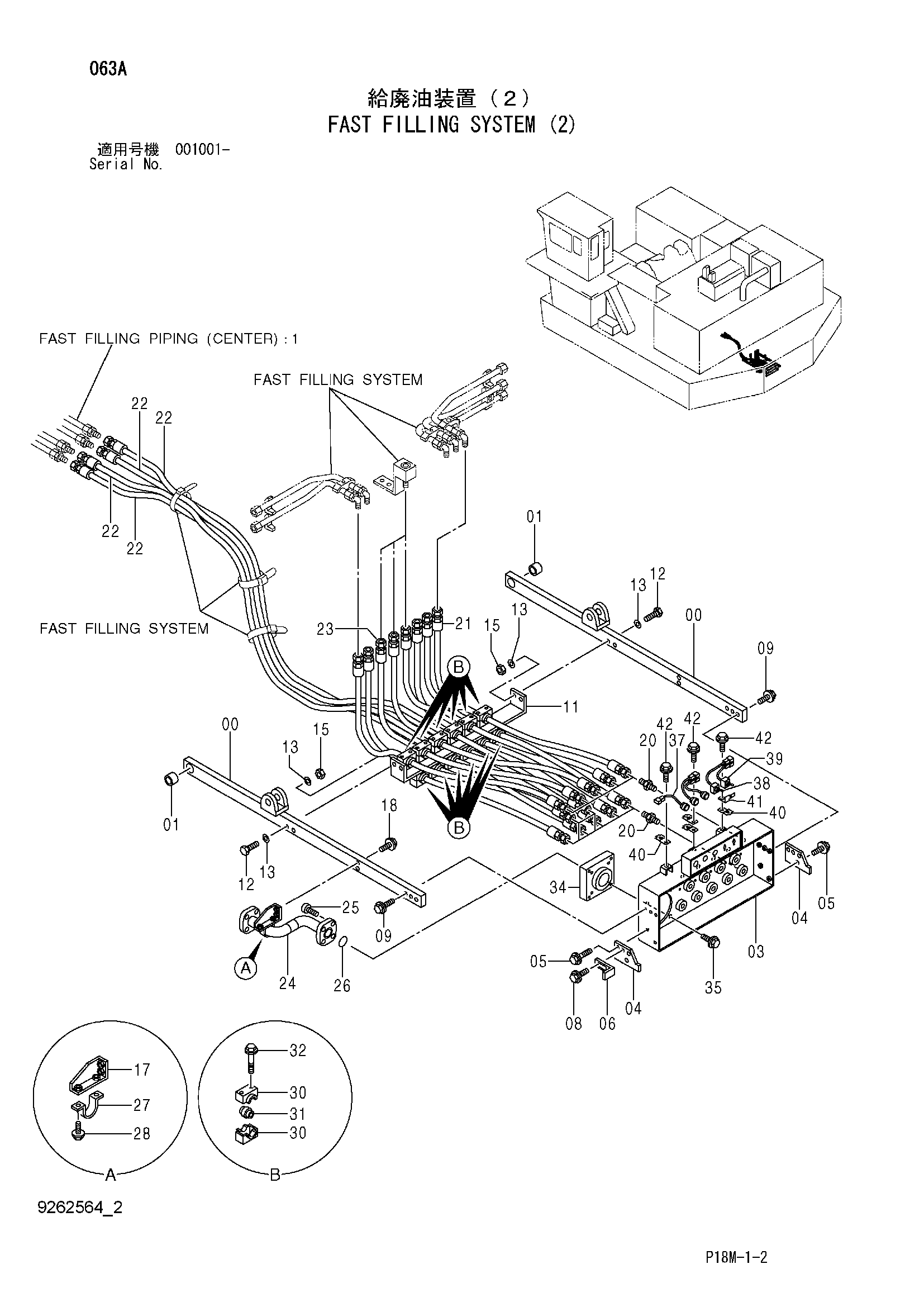

Заводская схема «Быстрый заправка система (2)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104241 | Рукоять | 2 |
| 01 | 4192415 | Втулка | 2 |
| 03 | 7051016 | Панель | 1 |
| 04 | 4192418 | Ограничитель | 2 |
| 05 | J271240 | Болт с шайбой | 4 |
| 05A | J901240 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 4192419 | Кронштейн | 1 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J271250 | Болт с шайбой | 6 |
| 09A | J901250 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 8105682 | Опора | 1 |
| 12 | J901060 | Болт | 4 |
| 13 | J222010 | Шайба | 8 |
| 15 | J950010 | Гайка | 4 |
| 17 | 9765837 | Кронштейн | 1 |
| 18 | J271050 | Болт с шайбой | 2 |
| 18A | J901050 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | A852166 | Адаптер | 12 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4432860 | Шланг | 7 |
| 22 | 4275333 | Шланг | 4 |
| 23 | 4352492 | Шланг | 1 |
| 24 | 8104280 | Трубка | 1 |
| 25 | J271240 | Болт с шайбой | 4 |
| 25A | J901240 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 26 | 4153543 | Уплотнительное кольцо | 1 |
| 27 | 4000909 | Хомут трубки | 1 |
| 28 | J271035 | Болт с шайбой | 2 |
| 28A | J901035 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 4217754 | Кланп | 12 |
| 31 | 4437996 | Втулка | 12 |
| 32 | J260865 | Болт с шайбой | 24 |
| 32A | J900865 | Болт | 1 |
| 32B | A590108 | Плоская шайба | 1 |
| 34 | 9762849 | Фланец | 1 |
| 35 | J271230 | Болт с шайбой | 4 |
| 35A | J901230 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 37 | 4624142 | LED | 3 |
| 38 | 4377351 | Выключатель | 1 |
| 38A | 4405843 | Колпачок резиновый | 1 |
| 39 | 4657012 | Выключатель | 1 |
| 40 | 4448037 | Кронштейн | 4 |
| 41 | 4257159 | Кронштейн | 1 |
| 42 | J271025 | Болт с шайбой | 3 |
| 42A | J901025 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
