Гидроцилиндр рукояти <погрузчик> — HITACHI EX3600-6

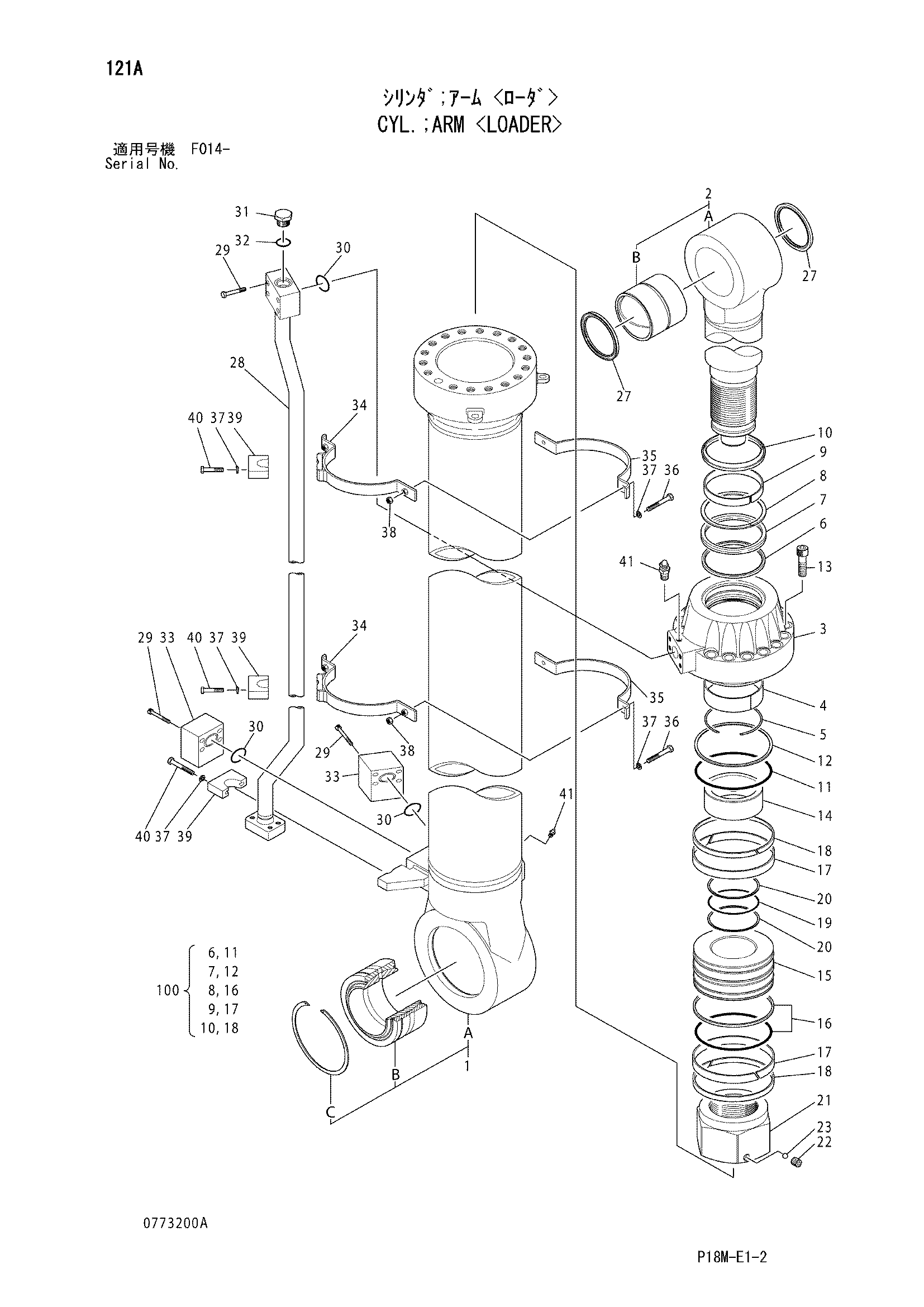

Заводская схема «Гидроцилиндр рукояти <погрузчик>» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4433372 замена: 4439903	Гидроцилиндр рукояти	1
	4439903	Гидроцилиндр рукояти	1
1	4443680	Труба гидроцилиндра в сборе	1
1A	4443684	Труба гидроцилиндра	1
1B	0317321	Подшипник. спхерикал	1
1C	0317322	Стопорное кольцо	1
2	4443687	Шток поршня в сборе	1
2A	4443771	Шток поршня	1
2B	4392648	Втулка пальца	1
3	0773201	Головка гидроцилиндра	1
4	0317304	Втулка	1
5	0860102	Стопорное кольцо	1
6	0941605	Уплотнительное кольцо	1
7	0860103	U-образная манжета	1
8	0317308	Опорное кольцо	1
9	0773202	Направляющее кольцо	1
10	0860104	Грязесъёмное кольцо	1
11	A811290	Уплотнительное кольцо	1
12	0773205	Опорное кольцо	1
13	0317311	Болт с внутренним шестигранником	17
14	4249119	Амортизирующий подшипник	1
15	0773207	Поршень	1
16	0317314	Уплотнительное кольцо	1
17	0773208	Направляющее кольцо	2
18	0317316	Кольцо	2
19	A811190	Уплотнительное кольцо	1
20	0317320	Опорное кольцо	2
21	0705715	Гайка	1
22	0705716	Установочный винт	1
23	0436405	Стальной шарик	1
27	4392650	Пылезащитное уплотнение	2
28	0773209	Трубка	1
29	0317226	Болт с внутренним шестигранником	12
30	4113161	Уплотнительное кольцо	3
31	0317227	Пробка	1
32	971980	Уплотнительное кольцо	1
33	0317324	Соединение	2
34	0415402	Лента	2
35	0415401	Лента	2
36	0415403	Болт	4
37	4069706	Пружинная шайба	10
38	0454815	Гайка	4
39	0317325	Хомут трубки	3
40	0415405	Болт	6
41	0643016	Воздушный клапан	2
100	4660824	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
