Вентилятор привод (двигатель кабина) — HITACHI EX3600-6

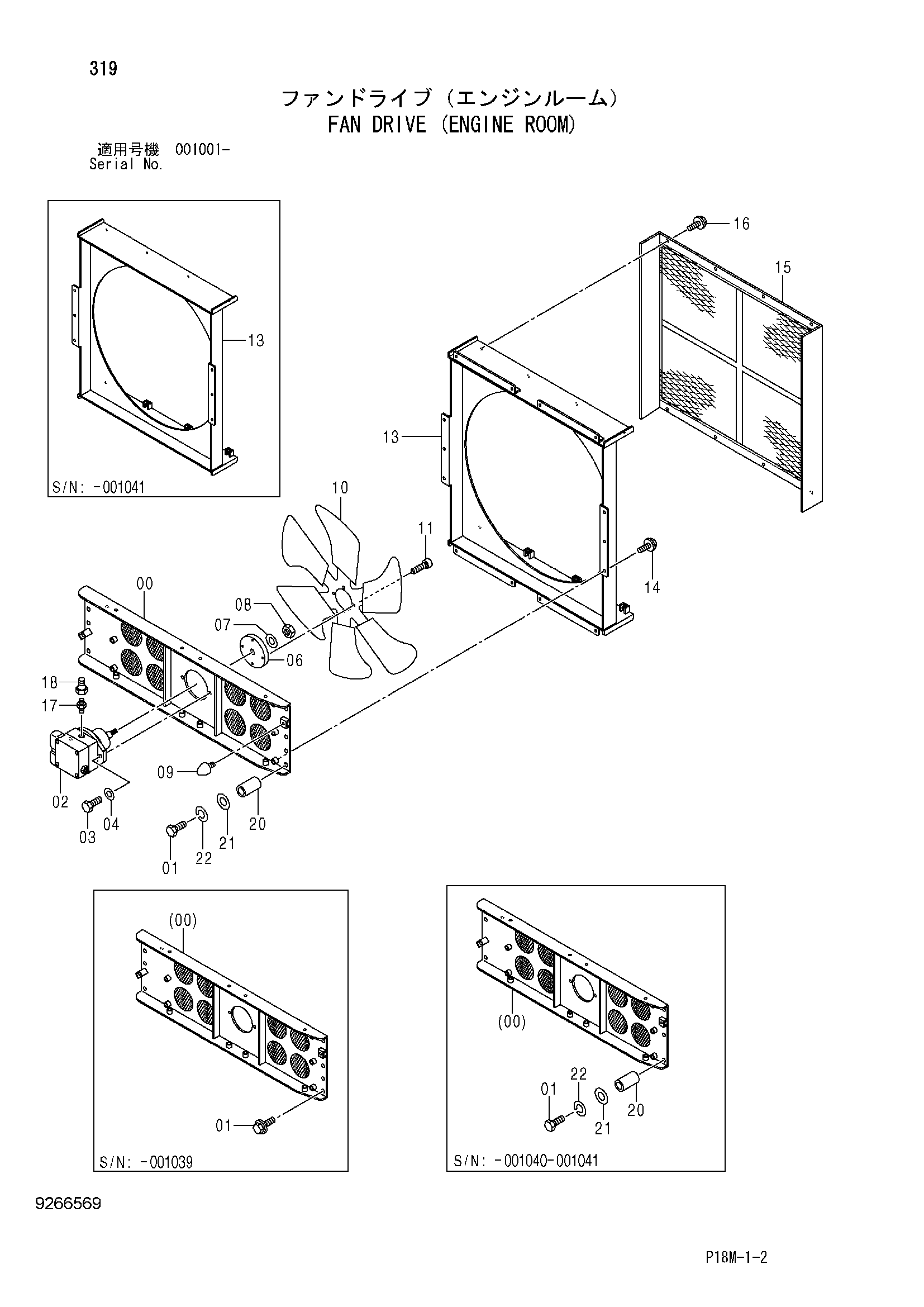

Заводская схема «Вентилятор привод (двигатель кабина)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051170 | Кронштейн | 1 |
| 01 | J281235 | Болт с шайбой | 6 |
| 01A | J901235 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 01 | J921280 | Болт | 6 |
| 01 | J921280 | Болт | 8 |
| 02 | 4654856 | Гидромотор | 1 |
| 03 | J921240 | Болт | 2 |
| 04 | A590112 | Плоская шайба | 2 |
| 06 | 4637864 | Муфта | 1 |
| 07 | J222016 | Шайба | 1 |
| 08 | J953016 | Гайка | 1 |
| 09 | 4371411 | Ограничитель резиновый | 1 |
| 10 | 4433254 | Вентилятор | 1 |
| 11 | M341030 | Болт с внутренним шестигранником | 4 |
| 13 | 7051171 | Кронштейн | 1 |
| 13 | 7056452 | Кронштейн | 1 |
| 14 | J281030 | Болт с шайбой | 6 |
| 14A | J901030 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 15 | 8105992 | Сетка | 1 |
| 16 | J271025 | Болт с шайбой | 8 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4489343 | Адаптер | 1 |
| 17A | 4506416 | Уплотнительное кольцо | 1 |
| 18 | 4239976 | Унион S | 1 |
| 20 | 4364208 | Проставка | 6 |
| 20 | 4364208 | Проставка | 8 |
| 21 | J222012 | Шайба | 6 |
| 21 | J222012 | Шайба | 8 |
| 22 | A590912 | Пружинная шайба | 6 |
| 22 | A590912 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
