Быстрый заправка система (1) — HITACHI EX3600-6

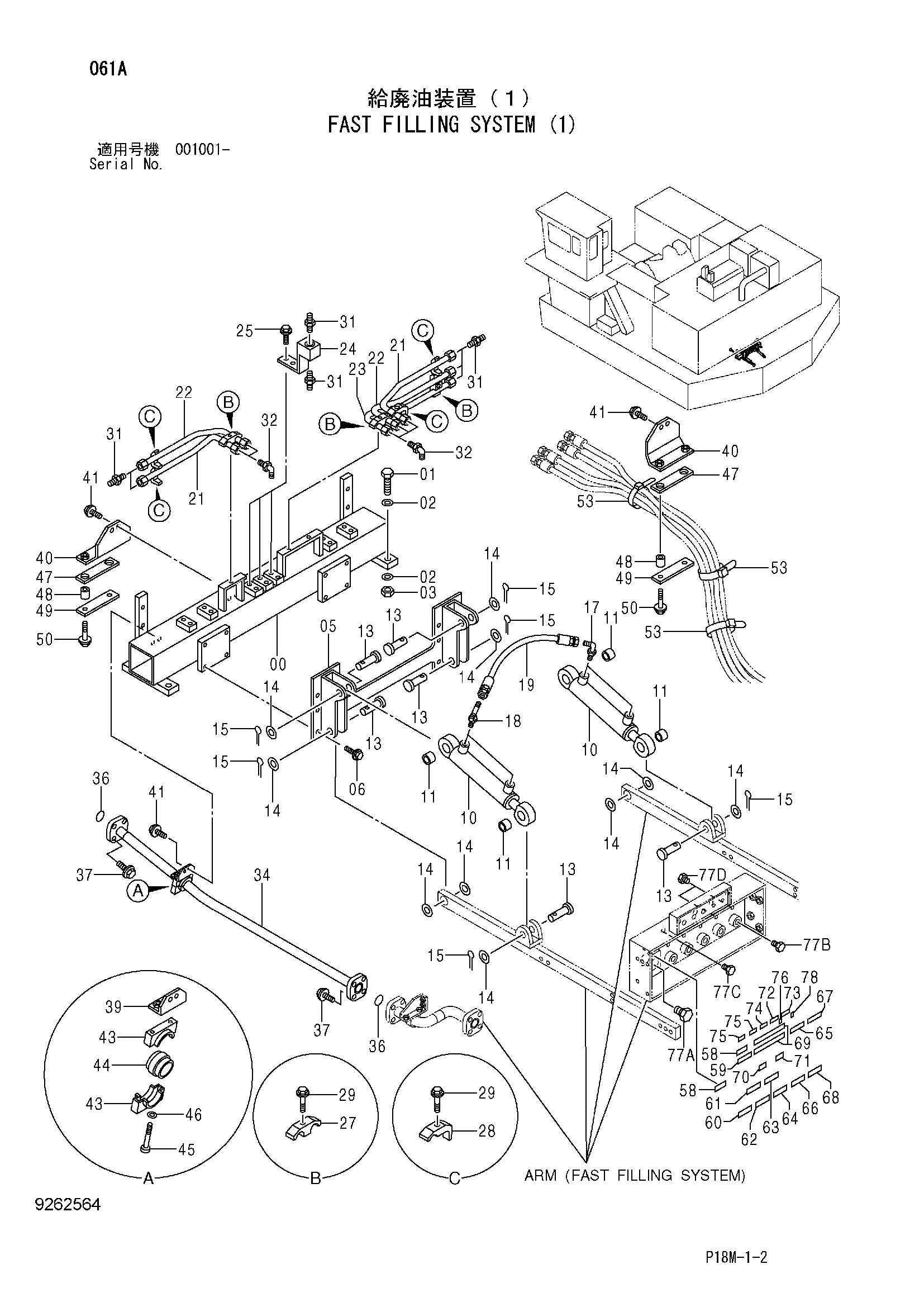

Заводская схема «Быстрый заправка система (1)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7051015 | Опора | 1 |
| 01 | J901660 | Болт | 4 |
| 02 | 4114405 | Шайба | 8 |
| 03 | J950016 | Гайка | 4 |
| 05 | 8036277 | Кронштейн | 1 |
| 06 | J271230 | Болт с шайбой | 8 |
| 06A | J901230 | Болт | 1 |
| 06B | J222012 | Шайба | 1 |
| 10 | 4192430 | Кйл.лифт | 2 |
| 11 | 4192416 | Втулка | 4 |
| 13 | 4192417 | Палец | 6 |
| 14 | A590124 | Плоская шайба | 10 |
| 15 | A766040 | Шплинт | 6 |
| 17 | A852322 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 18 | A852522 | Тройник | 2 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4346550 | Шланг | 2 |
| 21 | 9754354 | Трубка | 2 |
| 22 | 9754355 | Трубка | 2 |
| 23 | 9754356 | Трубка | 1 |
| 24 | 9754359 | Кронштейн | 3 |
| 25 | J271225 | Болт с шайбой | 6 |
| 25A | J901225 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 4053596 | Хомут трубки | 3 |
| 28 | 4053595 | Хомут трубки | 4 |
| 29 | J271255 | Болт с шайбой | 7 |
| 29A | J901255 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 31 | A852166 | Адаптер | 11 |
| 31A | 4506424 | Уплотнительное кольцо | 1 |
| 32 | A852366 | Угловой штуцер | 5 |
| 32A | 4506424 | Уплотнительное кольцо | 1 |
| 34 | 4651198 | Шланг | 1 |
| 36 | 4153543 | Уплотнительное кольцо | 2 |
| 37 | J271245 | Болт с шайбой | 8 |
| 37A | J901245 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
| 39 | 9765836 | Кронштейн | 1 |
| 40 | 8079326 | Кронштейн | 2 |
| 41 | J271225 | Болт с шайбой | 6 |
| 41A | J901225 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 43 | 4651545 | Хомут | 1 |
| 44 | 4651546 | Втулка | 1 |
| 45 | J901012 | Болт | 2 |
| 46 | A590110 | Плоская шайба | 2 |
| 47 | 4401612 | Резиновая прокладка | 2 |
| 48 | 4401703 | Проставка | 4 |
| 49 | 9736384 | Пластина | 2 |
| 50 | J271260 | Болт с шайбой | 4 |
| 50A | J901260 | Болт | 1 |
| 50B | J222012 | Шайба | 1 |
| 53 | 4055312 | Ленточный зажим | 3 |
| 58 | 4657021 | Информационная табличка | 2 |
| 58 | 4674342 | Информационная табличка (спанисх) | 2 |
| 58 | 4688442 | Информационная табличка (туркисх) | 2 |
| 58 | 4679829 | Информационная табличка (русский) | 2 |
| 58 | 4697432 | Информационная табличка (финнисх) | 2 |
| 59 | 4450625 | Информационная табличка | 1 |
| 59 | 4674322 | Информационная табличка (спанисх) | 1 |
| 59 | 4688443 | Информационная табличка (туркисх) | 1 |
| 59 | 4679810 | Информационная табличка (русский) | 1 |
| 59 | 4697394 | Информационная табличка (финнисх) | 1 |
| 60 | 4450626 | Информационная табличка | 1 |
| 60 | 4674323 | Информационная табличка (спанисх) | 1 |
| 60 | 4688444 | Информационная табличка (туркисх) | 1 |
| 60 | 4679811 | Информационная табличка (русский) | 1 |
| 60 | 4697395 | Информационная табличка (финнисх) | 1 |
| 61 | 4450627 | Информационная табличка | 1 |
| 61 | 4674324 | Информационная табличка (спанисх) | 1 |
| 61 | 4688445 | Информационная табличка (туркисх) | 1 |
| 61 | 4679812 | Информационная табличка (русский) | 1 |
| 61 | 4697396 | Информационная табличка (финнисх) | 1 |
| 62 | 4450628 | Информационная табличка | 1 |
| 62 | 4674325 | Информационная табличка (спанисх) | 1 |
| 62 | 4688446 | Информационная табличка (туркисх) | 1 |
| 62 | 4679813 | Информационная табличка (русский) | 1 |
| 62 | 4697397 | Информационная табличка (финнисх) | 1 |
| 63 | 4450629 | Информационная табличка | 1 |
| 63 | 4674326 | Информационная табличка (спанисх) | 1 |
| 63 | 4688447 | Информационная табличка (туркисх) | 1 |
| 63 | 4679814 | Информационная табличка (русский) | 1 |
| 63 | 4697398 | Информационная табличка (финнисх) | 1 |
| 64 | 4450630 | Информационная табличка | 1 |
| 64 | 4674327 | Информационная табличка (спанисх) | 1 |
| 64 | 4688448 | Информационная табличка (туркисх) | 1 |
| 64 | 4679815 | Информационная табличка (русский) | 1 |
| 64 | 4697399 | Информационная табличка (финнисх) | 1 |
| 65 | 4657020 | Информационная табличка | 1 |
| 65 | 4674341 | Информационная табличка (спанисх) | 1 |
| 65 | 4688452 | Информационная табличка (туркисх) | 1 |
| 65 | 4679828 | Информационная табличка (русский) | 1 |
| 65 | 4697430 | Информационная табличка (финнисх) | 1 |
| 66 | 4415513 | Информационная табличка | 1 |
| 66 | 4636798 | Информационная табличка (спанисх) | 1 |
| 66 | 4688449 | Информационная табличка (туркисх) | 1 |
| 66 | 4682435 | Информационная табличка (русский) | 1 |
| 66 | 4697427 | Информационная табличка (финнисх) | 1 |
| 67 | 4450632 | Информационная табличка | 1 |
| 67 | 4674329 | Информационная табличка (спанисх) | 1 |
| 67 | 4688450 | Информационная табличка (туркисх) | 1 |
| 67 | 4679817 | Информационная табличка (русский) | 1 |
| 67 | 4697428 | Информационная табличка (финнисх) | 1 |
| 68 | 4450633 | Информационная табличка | 1 |
| 68 | 4674330 | Информационная табличка (спанисх) | 1 |
| 68 | 4688451 | Информационная табличка (туркисх) | 1 |
| 68 | 4679818 | Информационная табличка (русский) | 1 |
| 68 | 4697429 | Информационная табличка (финнисх) | 1 |
| 69 | 4657013 | Информационная табличка | 2 |
| 69 | 4674334 | Информационная табличка (спанисх) | 2 |
| 69 | 4688454 | Информационная табличка (туркисх) | 2 |
| 69 | 4679821 | Информационная табличка (русский) | 2 |
| 69 | 4697433 | Информационная табличка (финнисх) | 2 |
| 70 | 4657014 | Информационная табличка | 1 |
| 70 | 4674335 | Информационная табличка (спанисх) | 1 |
| 70 | 4688455 | Информационная табличка (туркисх) | 1 |
| 70 | 4679822 | Информационная табличка (русский) | 1 |
| 70 | 4697434 | Информационная табличка (финнисх) | 1 |
| 71 | 4657015 | Информационная табличка | 1 |
| 71 | 4674336 | Информационная табличка (спанисх) | 1 |
| 71 | 4688456 | Информационная табличка (туркисх) | 1 |
| 71 | 4679823 | Информационная табличка (русский) | 1 |
| 71 | 4697435 | Информационная табличка (финнисх) | 1 |
| 72 | 4657016 | Информационная табличка | 1 |
| 72 | 4674337 | Информационная табличка (спанисх) | 1 |
| 72 | 4688458 | Информационная табличка (туркисх) | 1 |
| 72 | 4679824 | Информационная табличка (русский) | 1 |
| 72 | 4697437 | Информационная табличка (финнисх) | 1 |
| 73 | 4657017 | Информационная табличка | 1 |
| 73 | 4674338 | Информационная табличка (спанисх) | 1 |
| 73 | 4688482 | Информационная табличка (туркисх) | 1 |
| 73 | 4679825 | Информационная табличка (русский) | 1 |
| 73 | 4697438 | Информационная табличка (финнисх) | 1 |
| 74 | 4657018 | Информационная табличка | 1 |
| 74 | 4674339 | Информационная табличка (спанисх) | 1 |
| 74 | 4688457 | Информационная табличка (туркисх) | 1 |
| 74 | 4679826 | Информационная табличка (русский) | 1 |
| 74 | 4697436 | Информационная табличка (финнисх) | 1 |
| 75 | 4657019 | Информационная табличка | 2 |
| 75 | 4674340 | Информационная табличка (спанисх) | 2 |
| 75 | 4688453 | Информационная табличка (туркисх) | 2 |
| 75 | 4679827 | Информационная табличка (русский) | 2 |
| 75 | 4697431 | Информационная табличка (финнисх) | 1 |
| 76 | 4657076 | Информационная табличка | 1 |
| 76 | 4665826 | Информационная табличка (спанисх) | 1 |
| 76 | 4688459 | Информационная табличка (туркисх) | 1 |
| 76 | 4679839 | Информационная табличка (русский) | 1 |
| 76 | 4697439 | Информационная табличка (финнисх) | 1 |
| 77A | 4291578 | Пробка | 1 |
| 77B | 4505388 | Пробка | 12 |
| 77C | 4291577 | Пробка | 2 |
| 77D | A885006 | Пробка | 2 |
| 77DA | 4506424 | Уплотнительное кольцо | 1 |
| 78 | 4658369 | Информационная табличка | 1 |
| 78 | 4675238 | Информационная табличка (спанисх) | 1 |
| 78 | 4688460 | Информационная табличка (туркисх) | 1 |
| 78 | 4679840 | Информационная табличка (русский) | 1 |
| 78 | 4697440 | Информационная табличка (финнисх) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
