Гидромотор трубопроводы — HITACHI EX3600-6

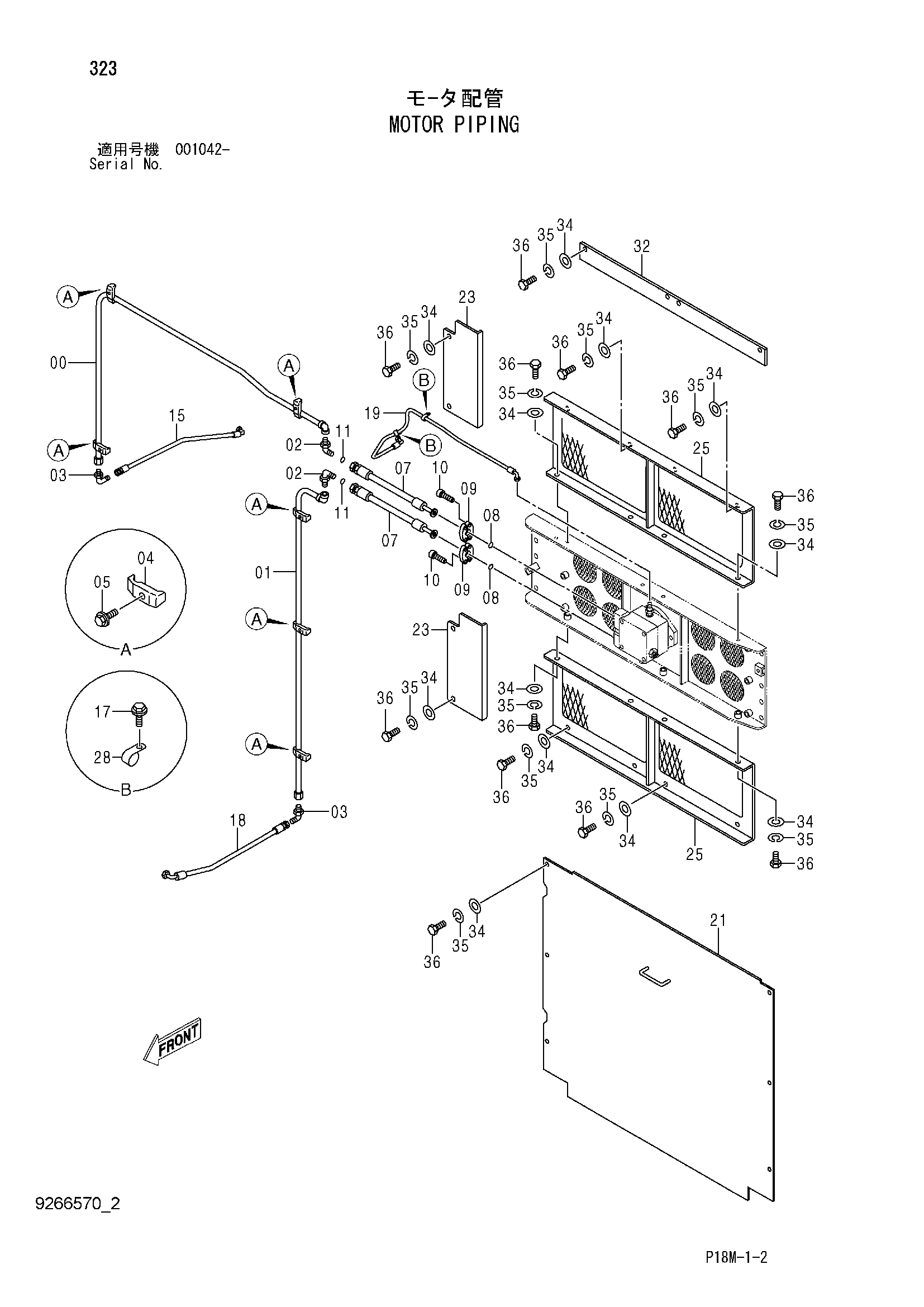

Заводская схема «Гидромотор трубопроводы» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8105940 | Трубка | 1 |
| 01 | 8105941 | Трубка | 1 |
| 02 | A853366 | Угловой штуцер | 2 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 03 | A852366 | Угловой штуцер | 2 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4053595 | Хомут трубки | 6 |
| 05 | J271255 | Болт с шайбой | 6 |
| 05A | J901255 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 4637942 | Шланг | 2 |
| 08 | 971489 | Уплотнительное кольцо | 2 |
| 09 | 986910 | Разъёмный фланец | 4 |
| 10 | M341030 | Болт с внутренним шестигранником | 8 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
| 15 | 4619994 | Шланг | 1 |
| 17 | J271025 | Болт с шайбой | 2 |
| 17A | J901025 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 18 | 4349500 | Шланг | 1 |
| 19 | 4448043 | Шланг | 1 |
| 21 | 8115476 | Крышка | 1 |
| 23 | 4658020 | Крышка | 2 |
| 25 | 7055777 | Сетка | 2 |
| 28 | 4190275 | Зажим | 2 |
| 32 | 3115330 | Крышка | 1 |
| 34 | J217083 | Шайба | 30 |
| 35 | A590910 | Пружинная шайба | 30 |
| 36 | J901035 | Болт | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
