Всасывание коллектор — HITACHI EX3600-6

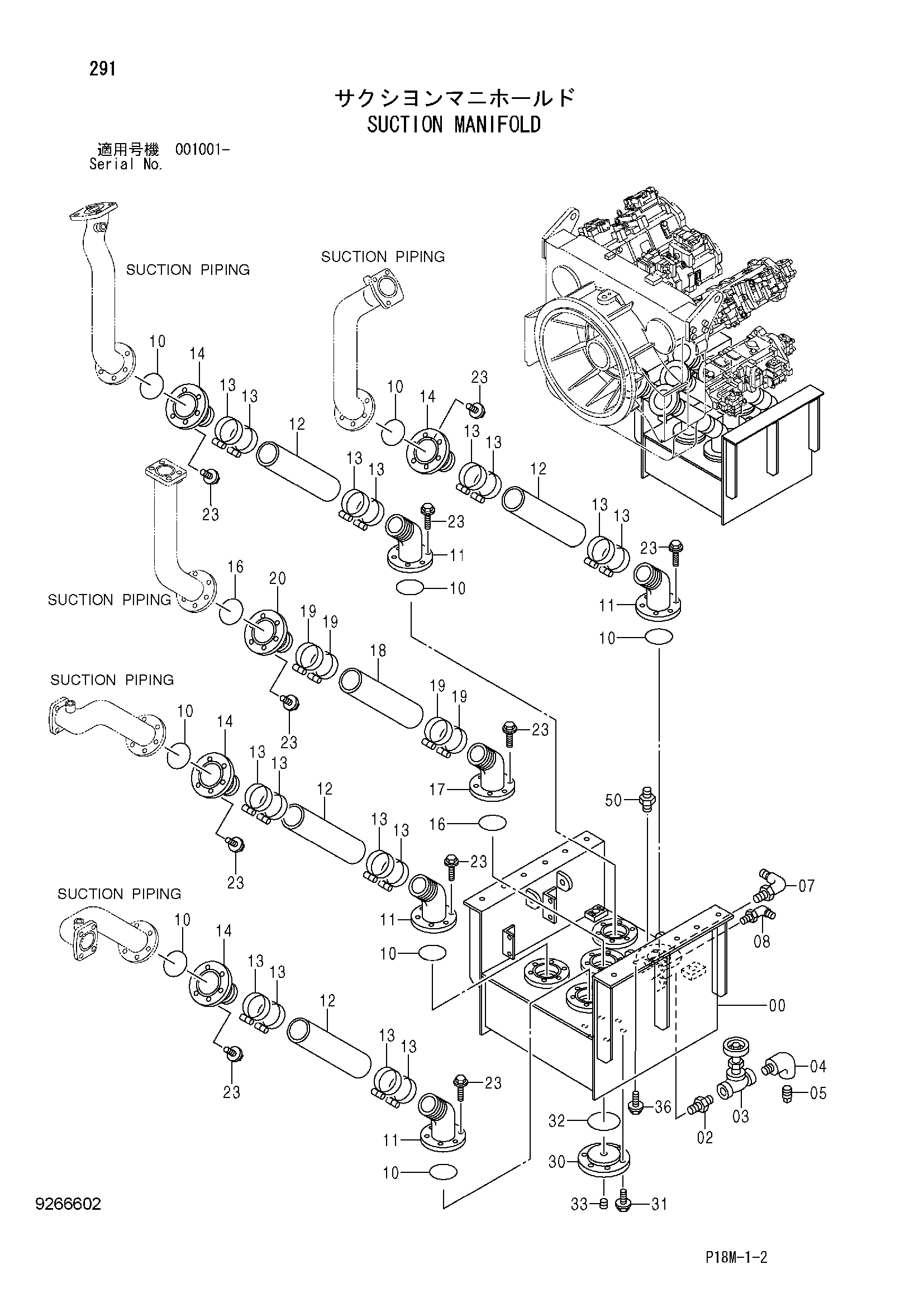

Заводская схема «Всасывание коллектор» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6018954 | Коллектор | 1 |
| 02 | 4367254 | Адаптер | 1 |
| 02A | 4037888 | Уплотнительное кольцо | 1 |
| 03 | 4049927 | Клапан | 1 |
| 04 | 94-0636 | Угловой штуцер | 1 |
| 05 | 94-2028 | Пробка | 1 |
| 07 | A852366 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852322 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | A810110 | Уплотнительное кольцо | 8 |
| 11 | 8078542 | Трубка | 4 |
| 12 | 4362845 | Резиновый шланг | 4 |
| 13 | 4282488 | Хомут шланга | 16 |
| 14 | 8064939 | Трубка | 4 |
| 16 | A810100 | Уплотнительное кольцо | 2 |
| 17 | 8078543 | Трубка | 1 |
| 18 | 4120319 | Резиновый шланг | 1 |
| 19 | 4263766 | Хомут шланга | 4 |
| 20 | 8078541 | Трубка | 1 |
| 23 | J271235 | Болт с шайбой | 60 |
| 23A | J901235 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 30 | 4056216 | Крышка | 1 |
| 31 | J271025 | Болт с шайбой | 6 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | A810165 | Уплотнительное кольцо | 1 |
| 33 | 94-2012 | Пробка | 1 |
| 36 | J271230 | Болт с шайбой | 12 |
| 36A | J901230 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 50 | A853180 | Адаптер | 1 |
| 50A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
