Радиатор трубопроводы (1-2) — HITACHI EX3600-6

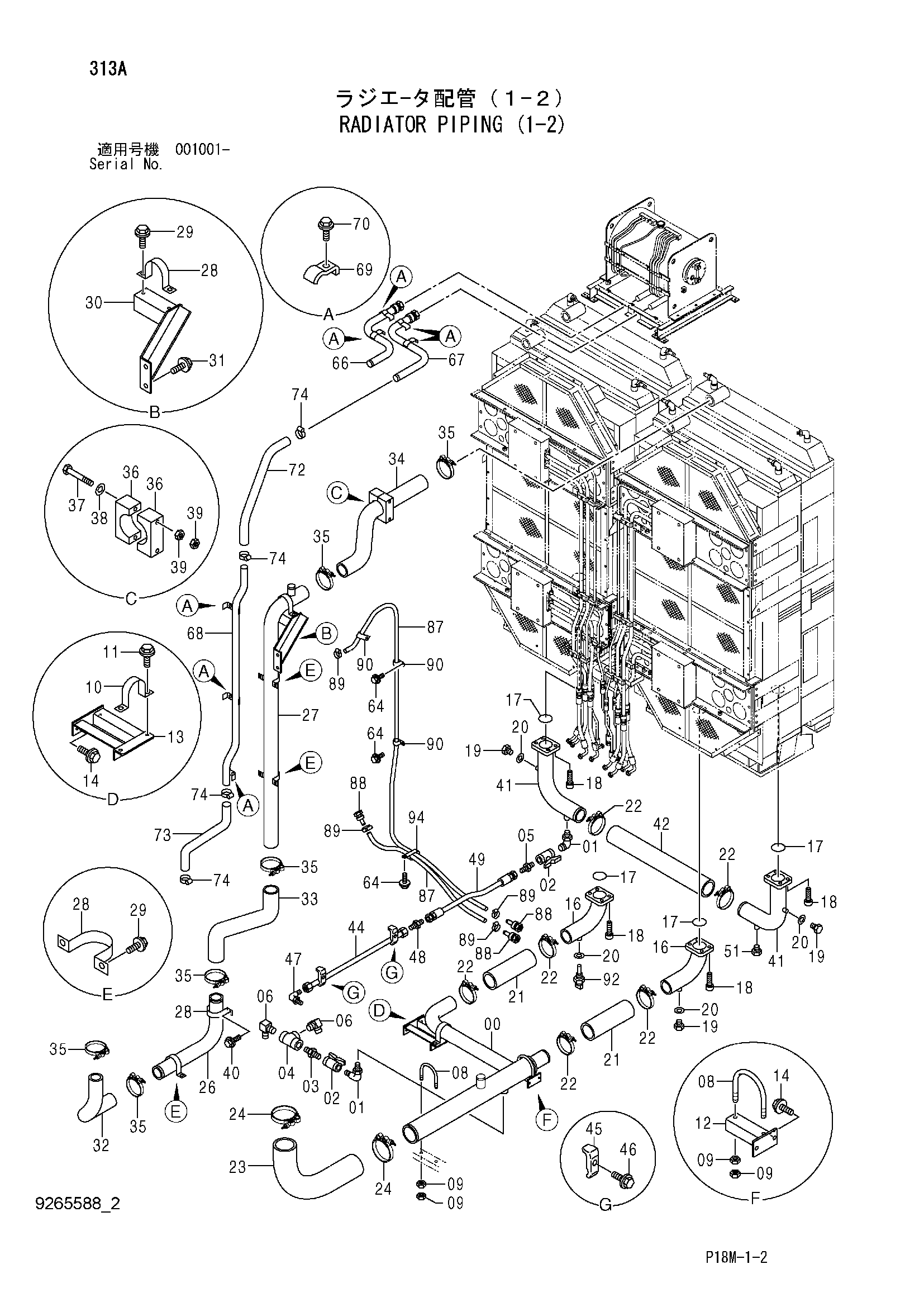

Заводская схема «Радиатор трубопроводы (1-2)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050893 | Трубка | 1 |
| 01 | 4061078 | Угловой штуцер | 2 |
| 01A | 4506424 | Уплотнительное кольцо | 1 |
| 02 | 4203434 | Шаровой клапан | 2 |
| 03 | 94-1704 | Адаптер | 1 |
| 04 | 94-0663 | Тройник | 1 |
| 05 | 4221278 | Адаптер | 1 |
| 06 | 4156433 | Угловой штуцер | 2 |
| 08 | 4349533 | U-образный болт | 2 |
| 09 | J950010 | Гайка | 8 |
| 10 | 4000910 | Хомут трубки | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 9764143 | Кронштейн | 1 |
| 13 | 8100093 | Кронштейн | 1 |
| 14 | J271230 | Болт с шайбой | 4 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 8105397 | Трубка | 2 |
| 17 | A810090 | Уплотнительное кольцо | 4 |
| 18 | M341640 | Болт с внутренним шестигранником | 16 |
| 19 | 4364696 | Пробка | 3 |
| 20 | 4620102 | Уплотнительная шайба | 4 |
| 21 | 4634108 | Шланг | 2 |
| 22 | 4283535 | Хомут шланга | 12 |
| 23 | 4656024 | Шланг | 1 |
| 24 | 4282492 | Хомут шланга | 4 |
| 26 | 8105371 | Трубка | 1 |
| 27 | 8104334 | Трубка | 1 |
| 28 | 4000909 | Хомут трубки | 5 |
| 29 | J271030 | Болт с шайбой | 8 |
| 29A | J901030 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 30 | 8108020 | Кронштейн | 1 |
| 31 | J271025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 3108235 | Шланг | 1 |
| 33 | 4656195 | Шланг | 1 |
| 34 | 4656198 | Шланг | 1 |
| 35 | 4285233 | Хомут шланга | 12 |
| 36 | 4634113 | Хомут | 2 |
| 37 | J901213 | Болт | 2 |
| 38 | 449490 | Плоская шайба | 2 |
| 39 | J950012 | Гайка | 4 |
| 40 | J271025 | Болт с шайбой | 2 |
| 40A | J901025 | Болт | 1 |
| 40B | J222010 | Шайба | 1 |
| 41 | 8105549 | Трубка | 2 |
| 42 | 4656461 | Шланг | 1 |
| 44 | 9766338 | Трубка | 1 |
| 45 | 4053595 | Хомут трубки | 2 |
| 46 | J271260 | Болт с шайбой | 2 |
| 46A | J901260 | Болт | 1 |
| 46B | J222012 | Шайба | 1 |
| 47 | A852366 | Угловой штуцер | 1 |
| 47A | 4506424 | Уплотнительное кольцо | 1 |
| 48 | A852166 | Адаптер | 1 |
| 48A | 4506424 | Уплотнительное кольцо | 1 |
| 49 | 4380586 | Шланг | 1 |
| 51 | A885006 | Пробка | 1 |
| 51A | 4506424 | Уплотнительное кольцо | 1 |
| 64 | J271025 | Болт с шайбой | 3 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 66 | 9766311 | Трубка | 1 |
| 67 | 9766312 | Трубка | 1 |
| 68 | 4656494 | Трубка | 1 |
| 69 | 4053698 | Хомут трубки | 7 |
| 70 | J271270 | Болт с шайбой | 7 |
| 70A | J901270 | Болт | 1 |
| 70B | J222012 | Шайба | 1 |
| 72 | 4656496 | Резиновый шланг | 1 |
| 73 | 4634117 | Резиновый шланг | 1 |
| 74 | 4282474 | Хомут шланга | 4 |
| 87 | 4403000 | Шланг | 1 |
| 88 | 4356911 | Адаптер | 3 |
| 89 | 4514699 | Хомут шланга | 4 |
| 90 | 4190263 | Зажим | 3 |
| 92 | 4250260 | Датчик | 1 |
| 94 | 4192034 | Зажим | 1 |
