Пилотные гидролинии (двигатель) — HITACHI EX3600-6

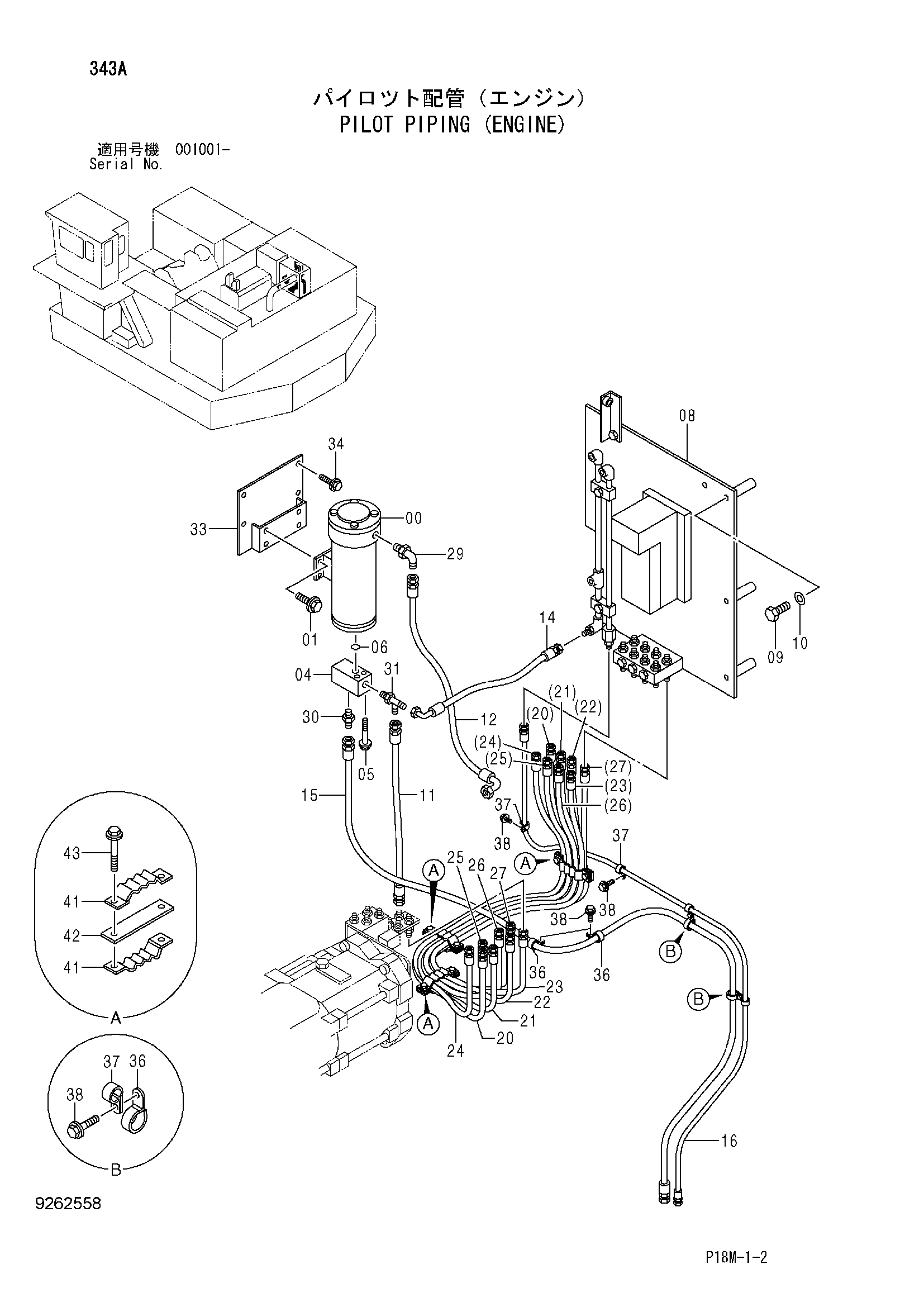

Заводская схема «Пилотные гидролинии (двигатель)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9140223 | Фильтр | 1 |
| 01 | J271030 | Болт с шайбой | 4 |
| 01A | J901030 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4348749 | Предохранительный клапан | 1 |
| 05 | J271075 | Болт с шайбой | 2 |
| 05A | J901075 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 954493 | Уплотнительное кольцо | 1 |
| 09 | J901204 | Болт | 6 |
| 10 | J222012 | Шайба | 6 |
| 11 | 4221296 | Шланг | 1 |
| 12 | 4402713 | Шланг | 1 |
| 14 | 4327461 | Шланг | 1 |
| 15 | 4436028 | Шланг | 1 |
| 16 | 4303813 | Шланг | 1 |
| 20 | 4436030 | Шланг | 1 |
| 21 | 4436031 | Шланг | 1 |
| 22 | 4436032 | Шланг | 1 |
| 23 | 4436033 | Шланг | 1 |
| 24 | 4436034 | Шланг | 1 |
| 25 | 4436035 | Шланг | 1 |
| 26 | 4436036 | Шланг | 1 |
| 27 | 4436037 | Шланг | 1 |
| 29 | A852366 | Угловой штуцер | 1 |
| 29A | 4506424 | Уплотнительное кольцо | 1 |
| 30 | A852166 | Адаптер | 1 |
| 30A | 4506424 | Уплотнительное кольцо | 1 |
| 31 | 4303827 | Тройник | 1 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 33 | 9765835 | Кронштейн | 1 |
| 34 | J271035 | Болт с шайбой | 4 |
| 34A | J901035 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 36 | 4192035 | Зажим | 4 |
| 37 | 4190275 | Зажим | 4 |
| 38 | J271025 | Болт с шайбой | 6 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 41 | 9727638 | Хомут шланга | 6 |
| 42 | 9727636 | Пластина | 3 |
| 43 | J271035 | Болт с шайбой | 6 |
| 43A | J901035 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
