Кабина платформа — HITACHI EX3600-6

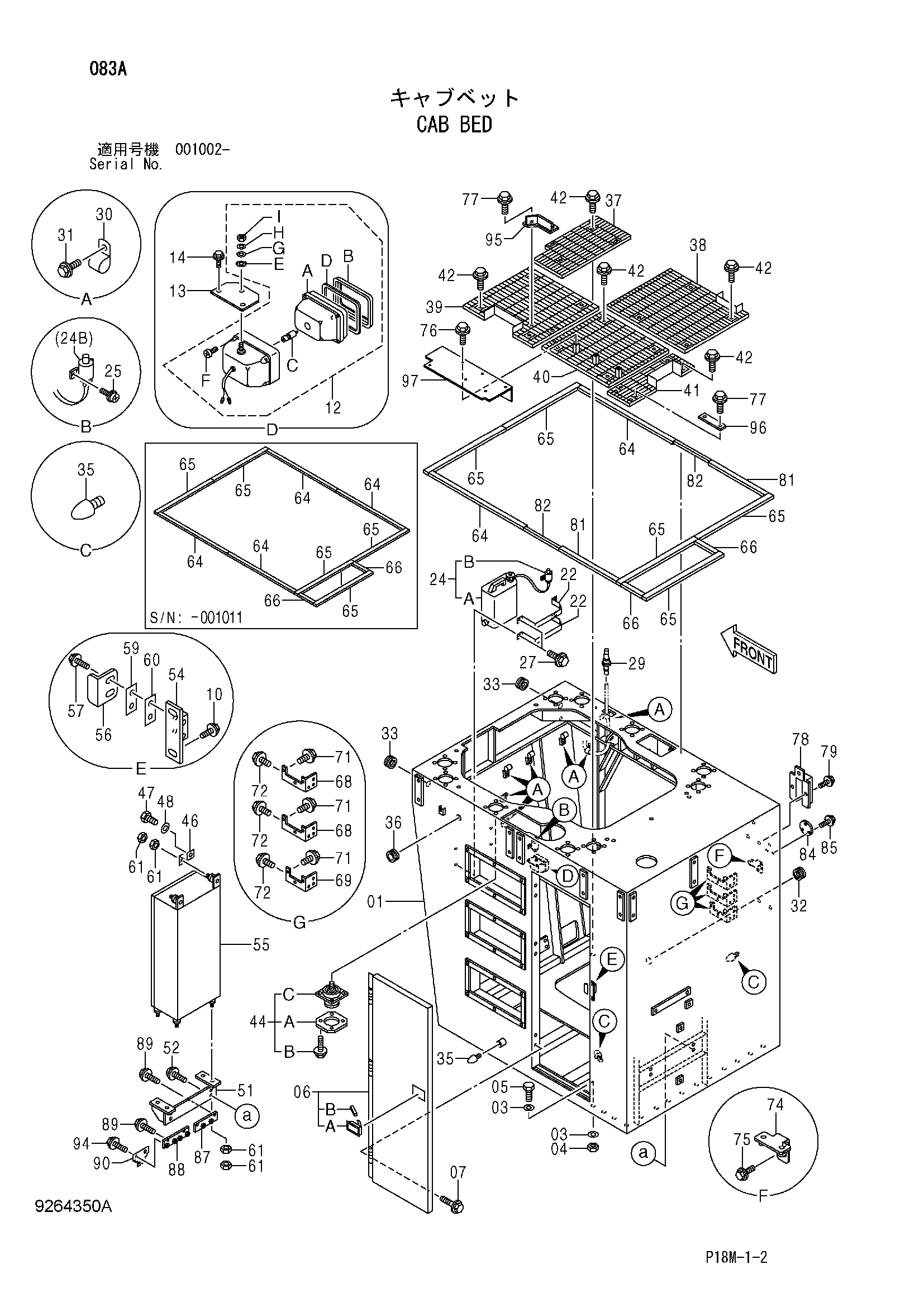

Заводская схема «Кабина платформа» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5010431 | Платформа | 1 |
| 03 | 4249324 | Шайба | 98 |
| 04 | M660012 | U-образная гайка | 49 |
| 05 | J921240 | Болт | 49 |
| 06 | 4399181 | Дверь | 1 |
| 06A | 4616963 | Блокировка (левый) | 1 |
| 06B | 4364651 | Резиновая прокладка | 1 |
| 07 | J260820 | Болт с шайбой | 6 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 10 | J260816 | Болт с шайбой | 2 |
| 10A | J900816 | Болт | 1 |
| 10B | A590108 | Плоская шайба | 1 |
| 12 | 4336570 замена: 4326800 | Фара | 1 |
| 12 | 4326800 | Фара | 1 |
| 12A | 4326801 | Ленс блок | 1 |
| 12B | 4326802 | Рама | 1 |
| 12C | 4285648 | Лампа | 1 |
| 12D | 4326803 | Прокладка | 1 |
| 12E | 4307026 | Шайба | 1 |
| 12F | 4307027 | Винт | 4 |
| 12G | A590114 | Плоская шайба | 1 |
| 12H | A590914 | Пружинная шайба | 1 |
| 12I | J952014 | Гайка | 1 |
| 13 | 4422175 | Пластина | 1 |
| 14 | J281035 | Болт с шайбой | 2 |
| 14A | J901035 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 22 | 9763620 | Кронштейн | 2 |
| 24 | 4621635 | Бак васх | 1 |
| 24A | 4679209 | Бак | 1 |
| 24B | 4679180 | Насос | 1 |
| 25 | J680616 | Винт с шайбой | 2 |
| 27 | J271025 | Болт с шайбой | 4 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | 4273335 | Клапан | 1 |
| 30 | 4190276 | Зажим | 7 |
| 31 | J271025 | Болт с шайбой | 7 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4150707 | Резиновая прокладка | 1 |
| 33 | 4088401 | Резиновая втулка | 2 |
| 35 | 4371411 | Ограничитель резиновый | 3 |
| 36 | 4209294 | Резиновая втулка | 1 |
| 37 | 8103361 | Ступень | 1 |
| 38 | 7049975 | Ступень | 1 |
| 39 | 7054113 | Ступень | 1 |
| 40 | 8111960 | Ступень | 1 |
| 41 | 8111948 | Ступень | 1 |
| 42 | J281035 | Болт с шайбой | 20 |
| 42A | J901035 | Болт | 1 |
| 42B | 4486055 | Шайба | 1 |
| 44 | 9264352 | В сборе крепление | 1 |
| 44A | 4433119 | Пластина | 10 |
| 44B | J271250 | Болт с шайбой | 40 |
| 44B1 | J901250 | Болт | 1 |
| 44B2 | J222012 | Шайба | 1 |
| 44C | 4487869 | Резиновая подушка | 10 |
| 46 | 9747854 | Кронштейн | 2 |
| 47 | J921430 | Болт | 2 |
| 48 | J222014 | Шайба | 2 |
| 51 | 8068187 | Кронштейн | 1 |
| 52 | J271230 | Болт с шайбой | 4 |
| 52A | J901230 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 54 | 9764678 | Кронштейн | 1 |
| 55 | 9266431 | Короб управление | 1 |
| 56 | 4639520 | Ограничитель | 1 |
| 57 | J260830 | Болт с шайбой | 2 |
| 57A | J900830 | Болт | 1 |
| 57B | A590108 | Плоская шайба | 1 |
| 59 | 4639523 | Регулировочная шайба 1.6mm | 3 |
| 60 | 4639524 | Регулировочная шайба 3.2mm | 1 |
| 61 | J950012 | Гайка | 12 |
| 64 | 4661244 | Резиновая прокладка | 4 |
| 64 | 4661244 | Резиновая прокладка | 2 |
| 65 | 4621591 | Резиновая прокладка | 5 |
| 66 | 4647488 | Резиновая прокладка | 2 |
| 68 | 4623953 | Кронштейн | 2 |
| 69 | 4623950 | Кронштейн | 1 |
| 71 | J460312 | Винт с шайбой | 9 |
| 72 | J271020 | Болт с шайбой | 6 |
| 72A | J901020 | Болт | 1 |
| 72B | J222010 | Шайба | 1 |
| 74 | 9765491 | Кронштейн | 1 |
| 75 | J271020 | Болт с шайбой | 2 |
| 75A | J901020 | Болт | 1 |
| 75B | J222010 | Шайба | 1 |
| 76 | J281025 | Болт с шайбой | 6 |
| 76A | J901025 | Болт | 1 |
| 76B | 4486055 | Шайба | 1 |
| 77 | J271030 | Болт с шайбой | 4 |
| 77A | J901030 | Болт | 1 |
| 77B | J222010 | Шайба | 1 |
| 78 | 4653784 | Крышка | 1 |
| 79 | J271025 | Болт с шайбой | 3 |
| 79A | J901025 | Болт | 1 |
| 79B | J222010 | Шайба | 1 |
| 81 | 4621097 | Резиновая прокладка | 2 |
| 82 | 4675589 | Резиновая прокладка | 2 |
| 84 | 4111859 | Крышка | 1 |
| 85 | J260816 | Болт с шайбой | 3 |
| 85A | J900816 | Болт | 1 |
| 85B | A590108 | Плоская шайба | 1 |
| 87 | 9755090 | Опора | 1 |
| 88 | 9755957 | Опора | 1 |
| 89 | J271020 | Болт с шайбой | 4 |
| 89A | J901020 | Болт | 1 |
| 89B | J222010 | Шайба | 1 |
| 90 | 4297280 | Кронштейн | 2 |
| 94 | J260816 | Болт с шайбой | 4 |
| 94A | J900816 | Болт | 1 |
| 94B | A590108 | Плоская шайба | 1 |
| 95 | 9768490 | Крышка | 1 |
| 96 | 4674889 | Крышка | 1 |
| 97 | 8110831 | Ступень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
