Задний монитор (1-3) — HITACHI EX3600-6

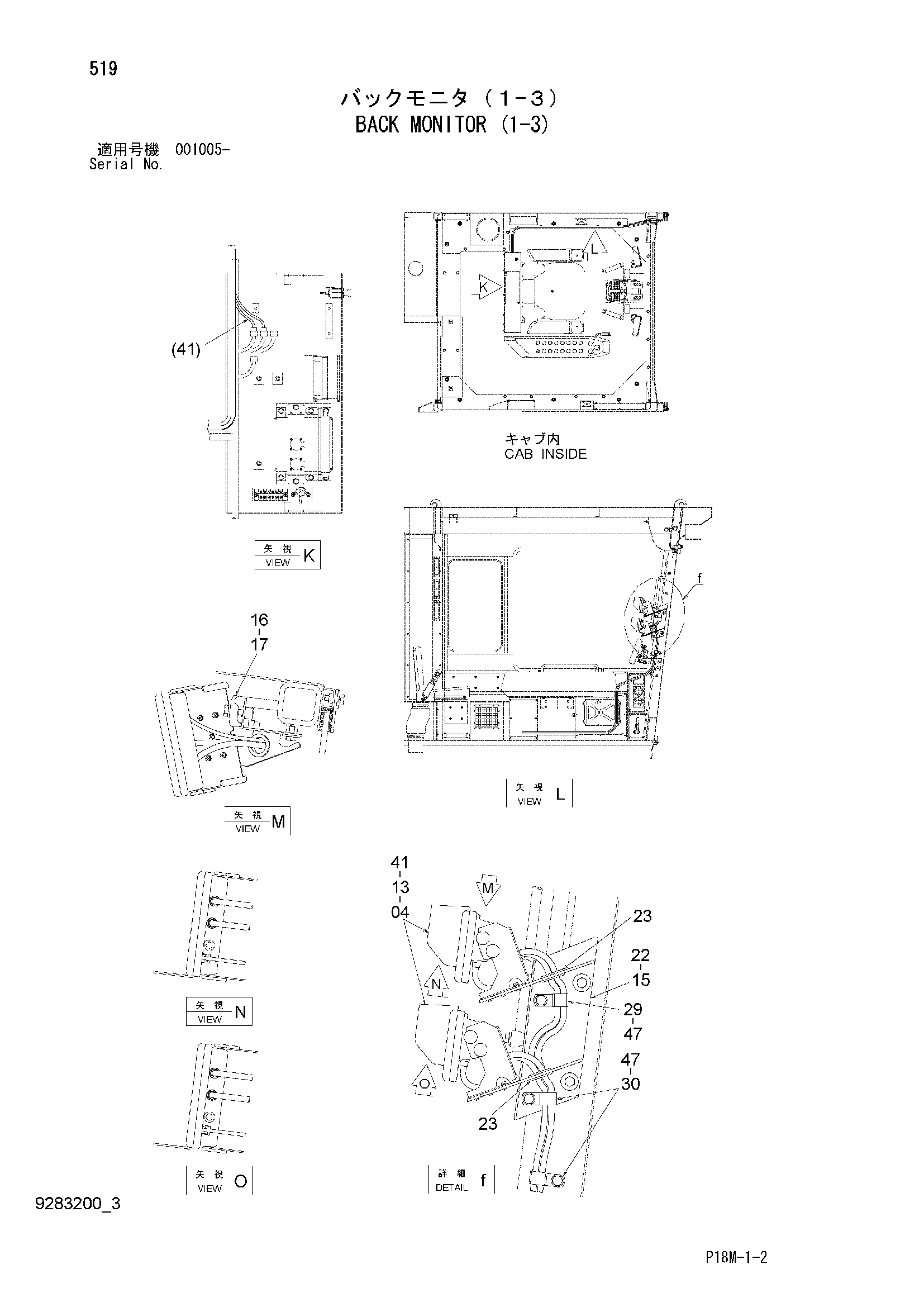

Заводская схема «Задний монитор (1-3)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4679750 | Монитор | 2 |
| 13 | J460512 | Винт с шайбой | 10 |
| 15 | 8112271 | Кронштейн | 1 |
| 16 | J271045 | Болт с шайбой | 2 |
| 16A | J901045 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4190124 | Хомут трубки | 2 |
| 22 | J281020 | Болт с шайбой | 2 |
| 22A | J901020 | Болт | 1 |
| 22B | 4486055 | Шайба | 1 |
| 23 | 4146559 | Резиновая втулка | 2 |
| 25 | 4055312 | Ленточный зажим | 20 |
| 26 | 4121859 | Ленточный зажим | 20 |
| 29 | 4190277 | Зажим | 1 |
| 30 | 4190263 | Зажим | 2 |
| 41 | 4681235 | Жгут проводов | 1 |
| 47 | J271020 | Болт с шайбой | 3 |
| 47A | J901020 | Болт | 1 |
| 47B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
