Топливный бак (2) — HITACHI EX3600-6

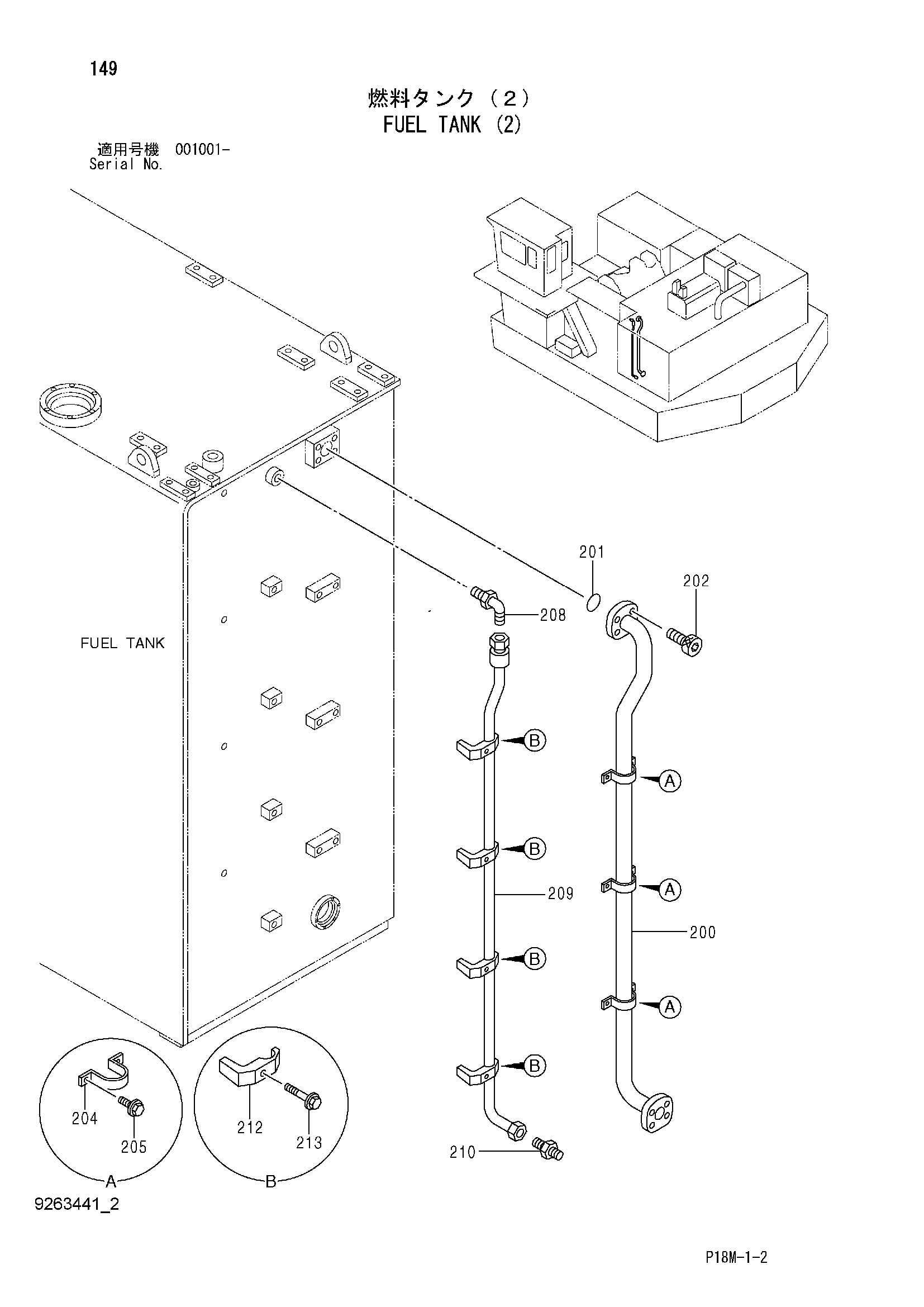

Заводская схема «Топливный бак (2)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 200 | 8104649 | Трубка | 1 |
| 201 | A811075 | Уплотнительное кольцо | 1 |
| 202 | M341236 | Болт с внутренним шестигранником | 4 |
| 204 | 4000909 | Хомут трубки | 3 |
| 205 | J271025 | Болт с шайбой | 6 |
| 205A | J901025 | Болт | 1 |
| 205B | J222010 | Шайба | 1 |
| 208 | 4102104 | Угловой штуцер | 1 |
| 208A | 4506429 | Уплотнительное кольцо | 1 |
| 209 | 9756533 | Трубка | 1 |
| 210 | 4042034 | Адаптер | 1 |
| 210A | 4506429 | Уплотнительное кольцо | 1 |
| 212 | 4053598 | Хомут трубки | 4 |
| 213 | J271265 | Болт с шайбой | 4 |
| 213A | J901265 | Болт | 1 |
| 213B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
