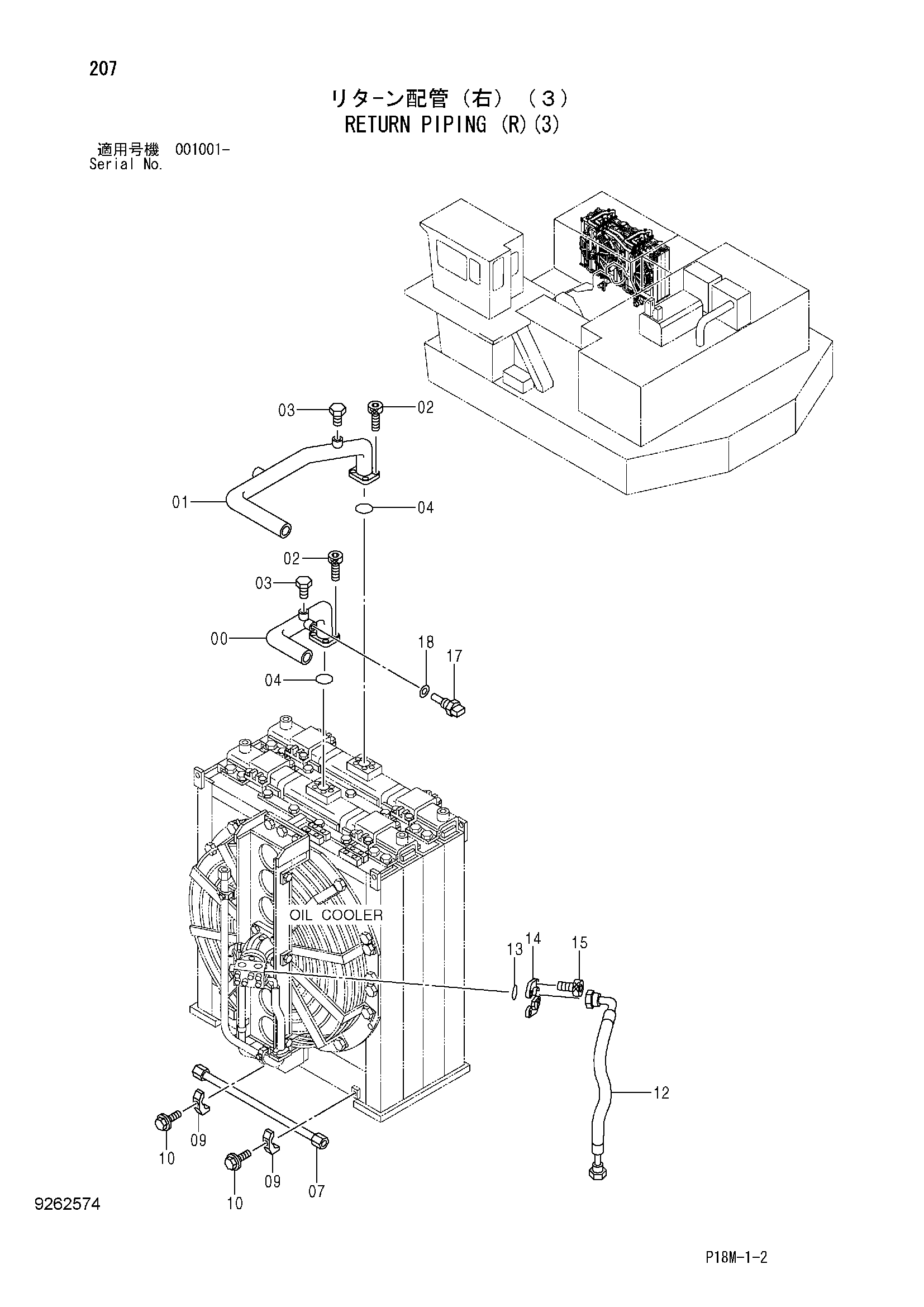

Обратные трубопроводы (правый)(3) — HITACHI EX3600-6
Заводская схема «Обратные трубопроводы (правый)(3)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104270 | Трубка | 1 |
| 01 | 8078749 | Трубка | 1 |
| 02 | M341440 | Болт с внутренним шестигранником | 8 |
| 03 | A885003 | Пробка | 2 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | 4153541 | Уплотнительное кольцо | 2 |
| 07 | 9754092 | Трубка | 1 |
| 09 | 4053594 | Хомут трубки | 2 |
| 10 | J271045 | Болт с шайбой | 2 |
| 10A | J901045 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4162924 | Шланг | 1 |
| 13 | 4292382 | Уплотнительное кольцо | 2 |
| 14 | 4085560 | Разъёмный фланец | 2 |
| 15 | M341240 | Болт с внутренним шестигранником | 4 |
| 17 | 4250260 | Датчик | 1 |
| 18 | 4250261 | Прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
