Всасывающие трубопроводы (правый)(2) — HITACHI EX3600-6

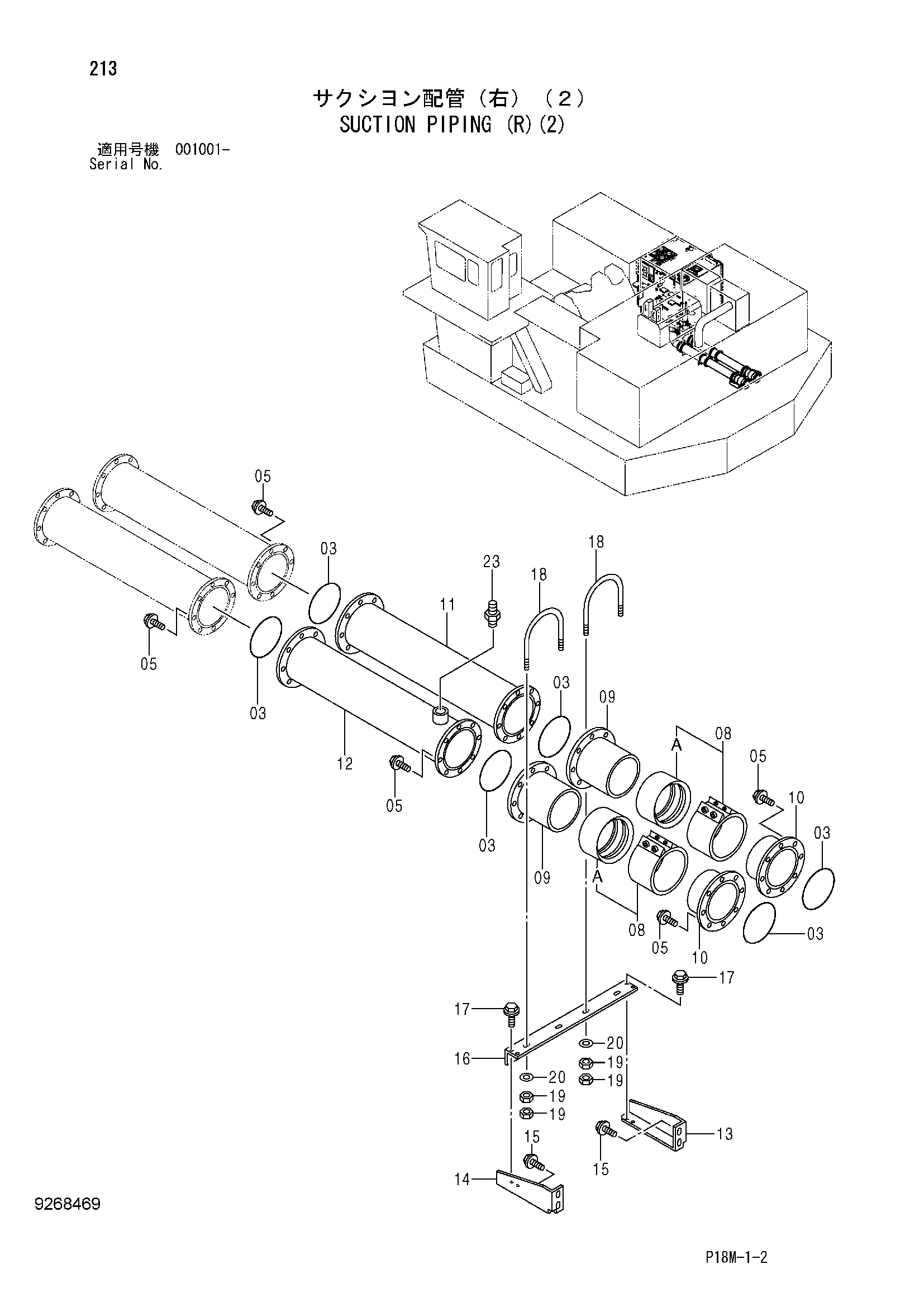

Заводская схема «Всасывающие трубопроводы (правый)(2)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | A810220 | Уплотнительное кольцо | 6 |
| 05 | J271240 | Болт с шайбой | 48 |
| 05A | J901240 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 08 | 4445225 | Муфта | 2 |
| 08A | 4615578 | Втулка | 1 |
| 09 | 9763625 | Трубка | 2 |
| 10 | 9755714 | Трубка | 2 |
| 11 | 8098789 | Трубка | 1 |
| 12 | 8106150 | Трубка | 1 |
| 13 | 8098794 | Кронштейн | 1 |
| 14 | 8098795 | Кронштейн | 1 |
| 15 | J281230 | Болт с шайбой | 4 |
| 15A | J901230 | Болт | 1 |
| 15B | 4249324 | Шайба | 1 |
| 16 | 4629411 | Кронштейн | 1 |
| 17 | J271230 | Болт с шайбой | 4 |
| 17A | J901230 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 4402325 | U-образный болт | 2 |
| 19 | J950012 | Гайка | 8 |
| 20 | 4249324 | Шайба | 4 |
| 23 | 4042036 | Адаптер | 1 |
| 23A | 4037888 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
