Провод жгут проводов (двигатель отопитель) — HITACHI EX3600-6

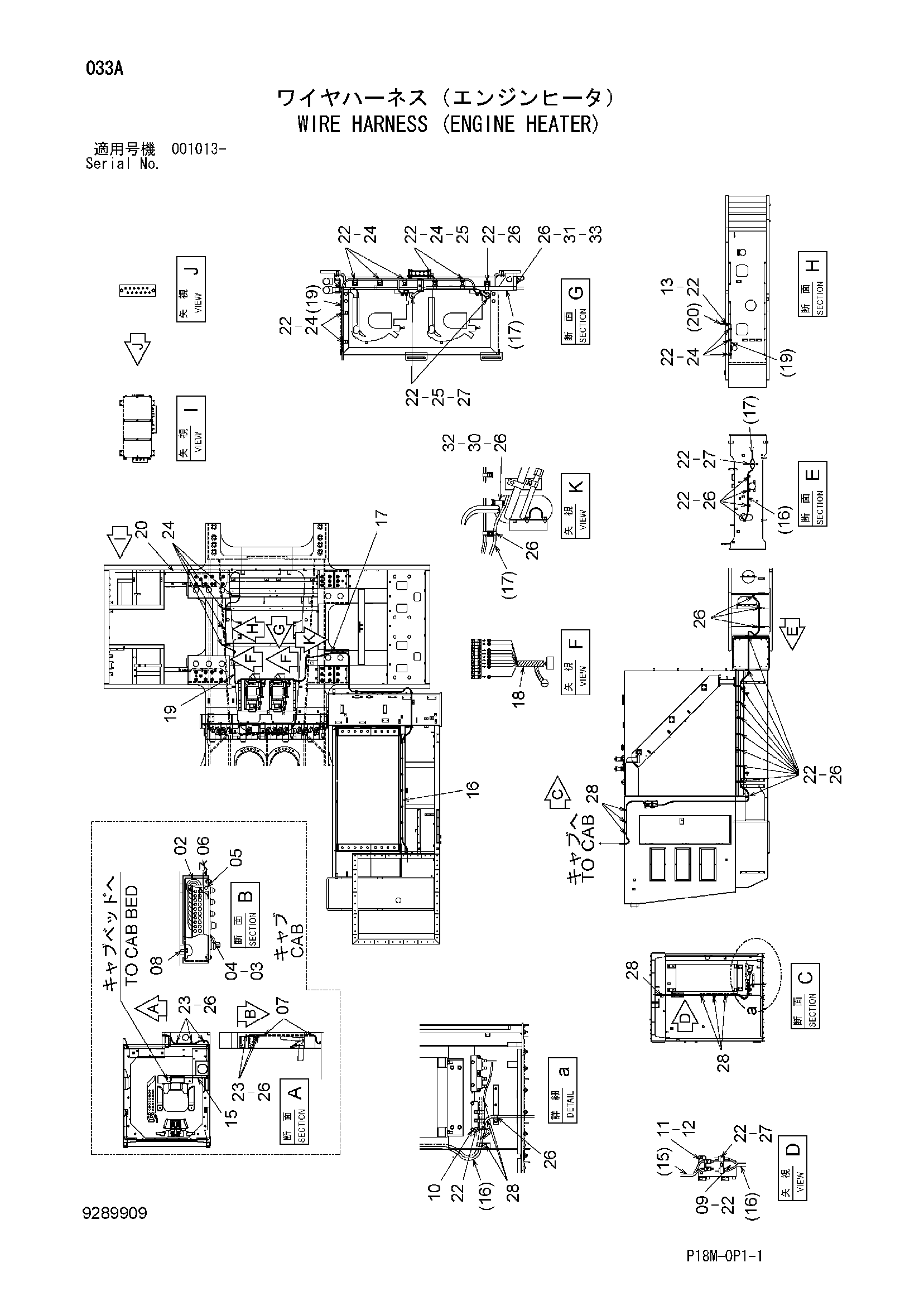

Заводская схема «Провод жгут проводов (двигатель отопитель)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4146559 | Резиновая втулка | 2 |
| 03 | 4303881 | Панель | 2 |
| 04 | J460414 | Винт с шайбой | 8 |
| 05 | J450410 | Винт с шайбой | 2 |
| 06 | 8113842 | Короб | 2 |
| 07 | 94-2809 | Резиновая втулка | 2 |
| 08 | J260614 | Болт с шайбой | 8 |
| 08A | J900614 | Болт | 1 |
| 08B | A590106 | Плоская шайба | 1 |
| 09 | 8113729 | Кронштейн | 1 |
| 10 | 9769573 | Опора | 1 |
| 11 | 4297280 | Кронштейн | 1 |
| 12 | J260816 | Болт с шайбой | 2 |
| 12A | J900816 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4448037 | Кронштейн | 1 |
| 15 | 3113351 | Жгут проводов | 1 |
| 16 | 3113353 | Жгут проводов | 1 |
| 17 | 3113354 | Жгут проводов | 1 |
| 18 | 4405847 | Жгут проводов | 2 |
| 19 | 4684483 | Жгут проводов | 1 |
| 20 | 4684484 | Жгут проводов | 1 |
| 22 | J271025 | Болт с шайбой | 30 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | J271020 | Болт с шайбой | 6 |
| 23A | J901020 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4190261 | Зажим (10) | 14 |
| 25 | 4190275 | Зажим (14) | 4 |
| 26 | 4190253 | Зажим (16) | 29 |
| 27 | 4190264 | Зажим (35) | 6 |
| 28 | 4190282 | Зажим (18X2) | 10 |
| 30 | 4304539 | Проставка | 1 |
| 31 | 4342699 | Проставка | 1 |
| 32 | J271070 | Болт с шайбой | 1 |
| 32A | J901070 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J271090 | Болт с шайбой | 1 |
| 33A | J901090 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
