Двигатель, насос группа — HITACHI EX3600-6

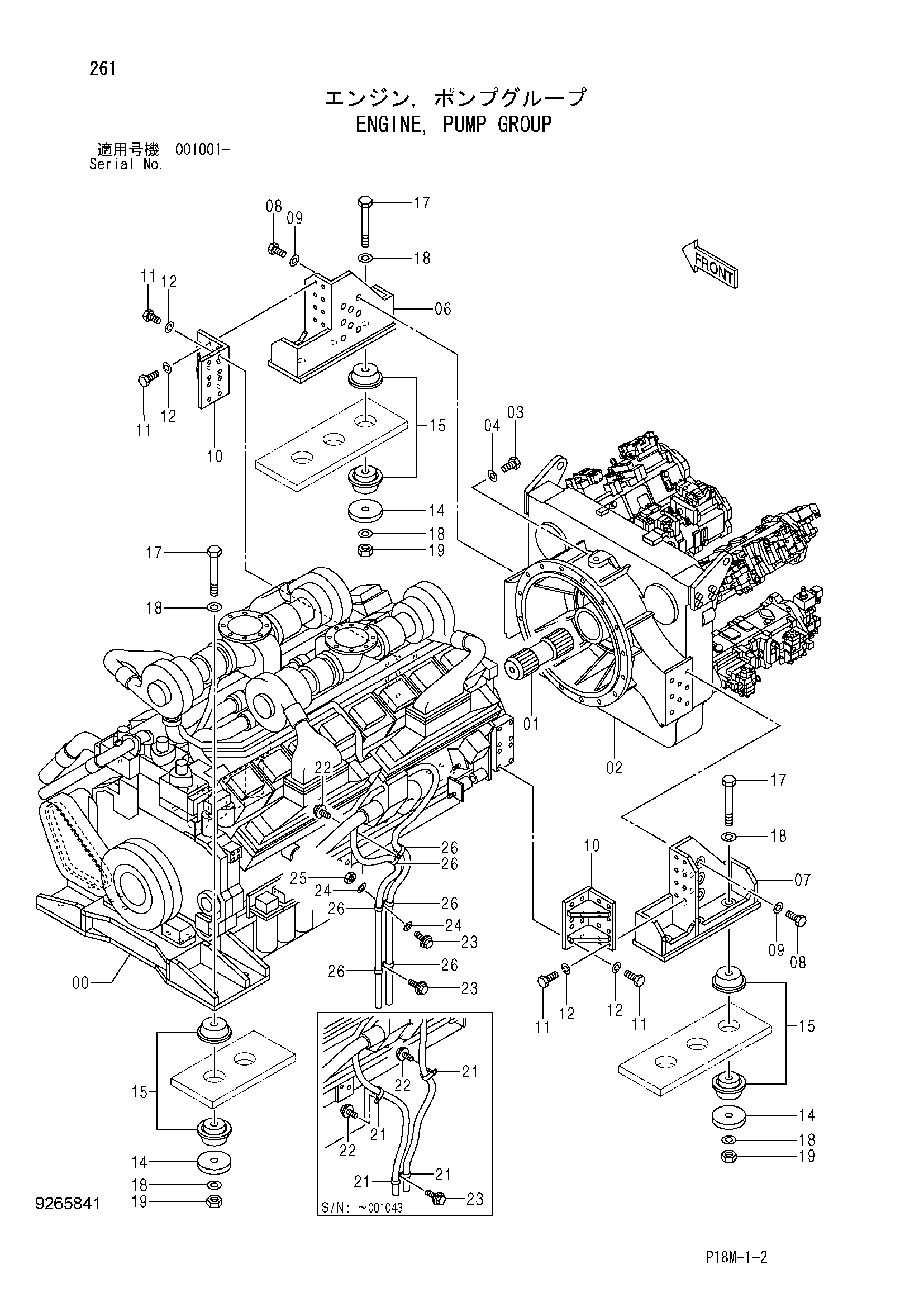

Заводская схема «Двигатель, насос группа» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3087334 | Вал | 1 |
| 03 | J901255 | Болт | 16 |
| 04 | J222012 | Шайба | 16 |
| 06 | 7048301 | Кронштейн | 1 |
| 07 | 7048302 | Кронштейн | 1 |
| 08 | J833390 | Болт | 16 |
| 09 | J222033 | Шайба | 16 |
| 10 | 8080848 | Кронштейн | 2 |
| 11 | J922060 | Болт | 32 |
| 12 | A590920 | Пружинная шайба | 32 |
| 14 | 4650202 | Пластина | 10 |
| 15 | 4345248 | Амортизатор | 10 |
| 17 | J833619 | Болт | 10 |
| 18 | 4114410 | Шайба | 20 |
| 19 | M663036 | U-образная гайка | 10 |
| 21 | 4190265 | Зажим | 4 |
| 22 | J271230 | Болт с шайбой | 2 |
| 22 | J271230 | Болт с шайбой | 1 |
| 22A | J901230 | Болт | 1 |
| 22B | J222012 | Шайба | 1 |
| 23 | J271025 | Болт с шайбой | 1 |
| 23 | J271025 | Болт с шайбой | 2 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | A590110 | Плоская шайба | 2 |
| 25 | J950010 | Гайка | 1 |
| 26 | 4190291 | Зажим | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
