Напорные трубопроводы (двигатель)(1) — HITACHI EX3600-6

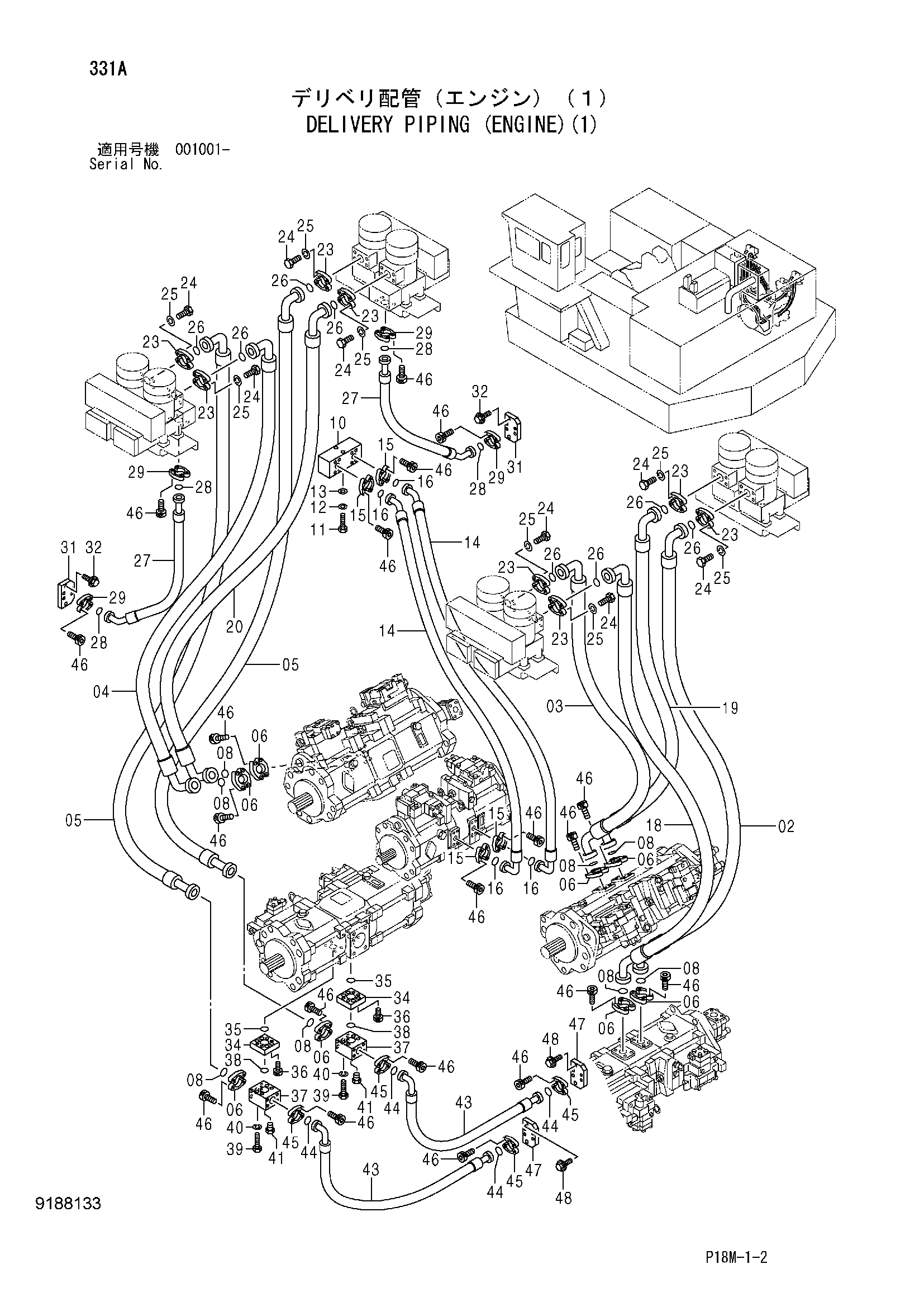

Заводская схема «Напорные трубопроводы (двигатель)(1)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4433290	Шланг	1
03	4433288	Шланг	1
04	4433287	Шланг	1
05	4443126	Шланг	2
06	4075853	Разъёмный фланец	16
08	4292383	Уплотнительное кольцо	8
10	3088596	Блок	1
11	J901204	Болт	2
12	A590912	Пружинная шайба	2
13	A590112	Плоская шайба	2
14	4449537	Шланг	2
15	4085560	Разъёмный фланец	8
16	4292382	Уплотнительное кольцо	4
18	4433926	Шланг	1
19	4433925	Шланг	1
20	4433924	Шланг	1
23	4075854	Разъёмный фланец	16
24	J901650	Болт	32
25	A590916	Пружинная шайба	32
26	4292384	Уплотнительное кольцо	8
27	4387759	Шланг	2
28	4292382	Уплотнительное кольцо	4
29	4085560	Разъёмный фланец	8
31	4448133	Пластина	2
32	J271235	Болт с шайбой	4
32A	J901235	Болт	1
32B	J222012	Шайба	1
34	4448132	Блок	2
35	4292383	Уплотнительное кольцо	2
36	J781230	Болт с внутренним шестигранником	8
37	3091102	Блок	2
38	4292383	Уплотнительное кольцо	2
39	J921290	Болт	8
40	A590912	Пружинная шайба	8
41	A885002	Пробка	2
41A	957366	Уплотнительное кольцо	1
43	4452978	Шланг	2
44	4292382	Уплотнительное кольцо	4
45	4085560	Разъёмный фланец	8
46	J781240	Болт с внутренним шестигранником	80
47	4448133	Пластина	2
48	J271240	Болт с шайбой	4
48A	J901240	Болт	1
48B	J222012	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
