Крыло (правый) — HITACHI EX3600-6

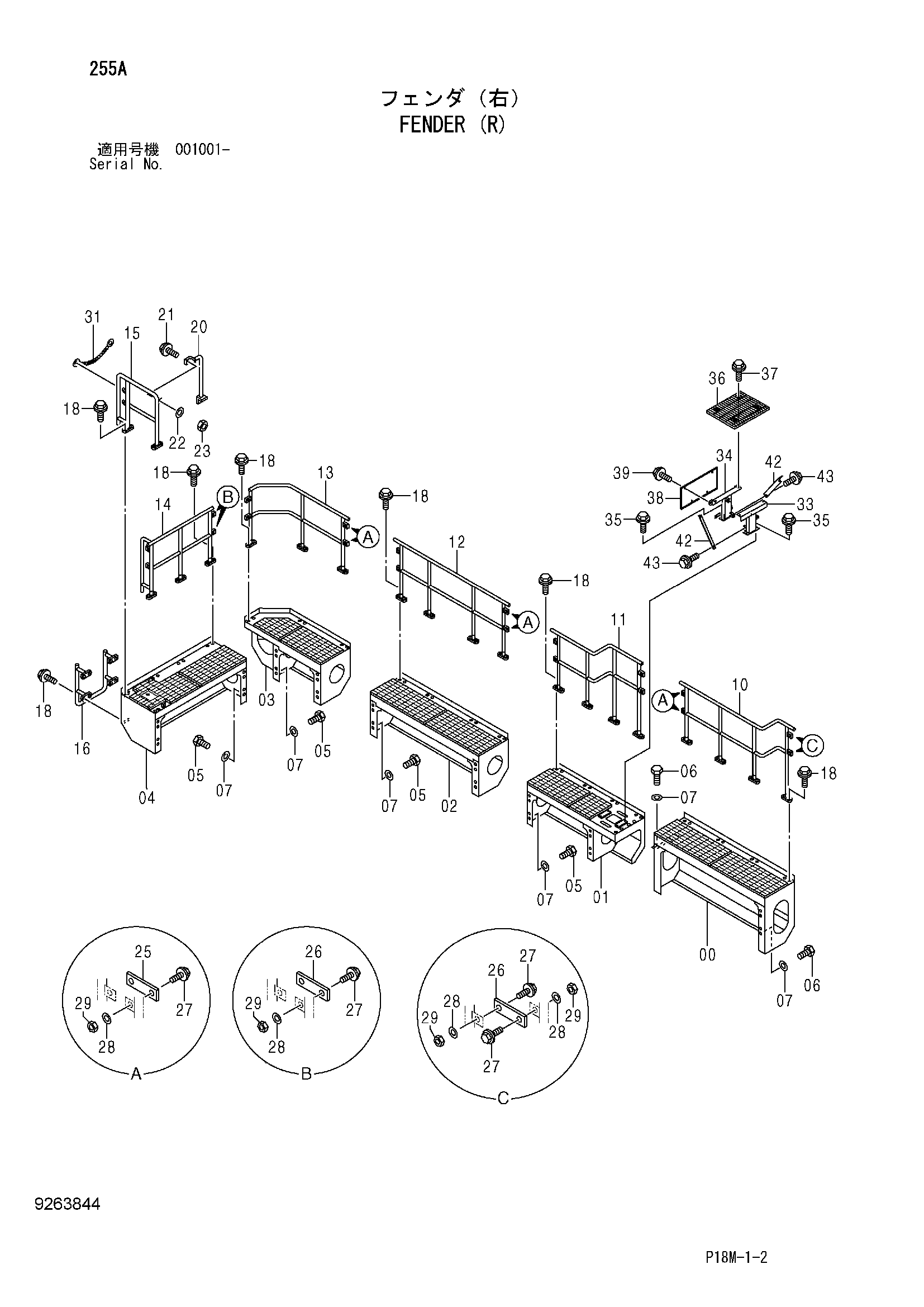

Заводская схема «Крыло (правый)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5010764 | Крыло | 1 |
| 00 | 4695175 | Крыло | 1 |
| 01 | 6024653 | Крыло | 1 |
| 02 | 6024652 | Крыло | 1 |
| 03 | 6024651 | Крыло | 1 |
| 04 | 5010787 | Крыло | 1 |
| 05 | J901635 | Болт | 32 |
| 06 | J901645 | Болт | 8 |
| 07 | 4087197 | Шайба | 40 |
| 10 | 7050725 | Поручень | 1 |
| 11 | 7050726 | Поручень | 1 |
| 12 | 7050728 | Поручень | 1 |
| 13 | 7050727 | Поручень | 1 |
| 14 | 7050687 | Поручень | 1 |
| 15 | 8097330 | Поручень | 1 |
| 16 | 8097331 | Лестница | 1 |
| 18 | J271245 | Болт с шайбой | 48 |
| 18A | J901245 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 9744411 | Трубка | 1 |
| 21 | J281235 | Болт с шайбой | 2 |
| 21A | J901235 | Болт | 1 |
| 21B | 4249324 | Шайба | 1 |
| 22 | 4249324 | Шайба | 2 |
| 23 | J950012 | Гайка | 2 |
| 25 | 4401061 | Пластина | 6 |
| 26 | 4654615 | Пластина | 4 |
| 27 | J281235 | Болт с шайбой | 20 |
| 27A | J901235 | Болт | 1 |
| 27B | 4249324 | Шайба | 1 |
| 28 | 4249324 | Шайба | 20 |
| 29 | J950012 | Гайка | 20 |
| 31 | 4446902 | Цепь | 2 |
| 33 | 8108900 | Кронштейн | 1 |
| 34 | 8108901 | Кронштейн | 1 |
| 35 | J271230 | Болт с шайбой | 4 |
| 35A | J901230 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | 8106297 | Ступень | 1 |
| 37 | J281035 | Болт с шайбой | 4 |
| 37A | J901035 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
| 38 | 4652170 | Крышка | 1 |
| 39 | J281030 | Болт с шайбой | 4 |
| 39A | J901030 | Болт | 1 |
| 39B | 4486055 | Шайба | 1 |
| 42 | 4668742 | Кронштейн | 2 |
| 43 | J271020 | Болт с шайбой | 4 |
| 43A | J901020 | Болт | 1 |
| 43B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
