Двигатель масляный расширительный бачок трубопроводы — HITACHI EX3600-6

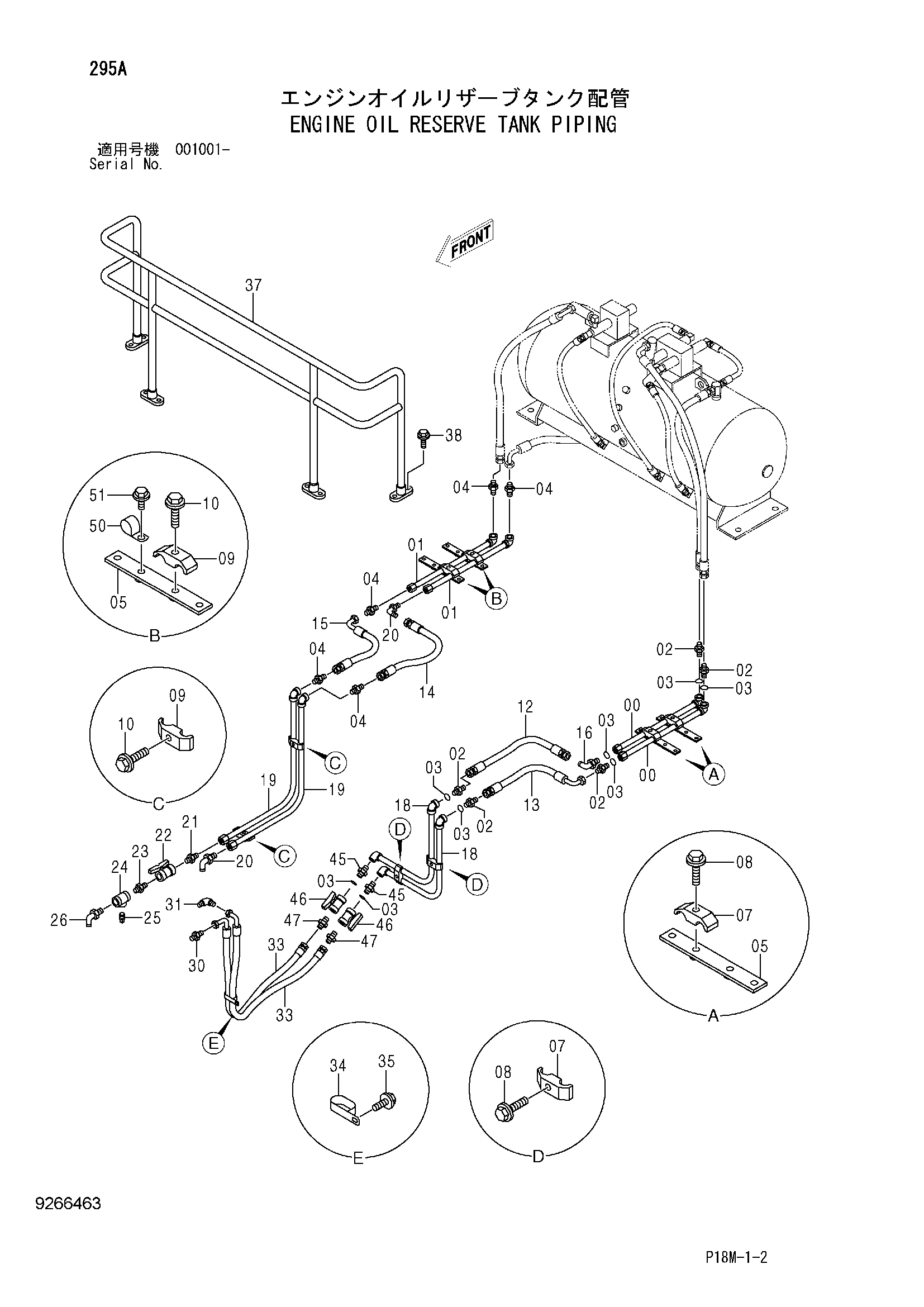

Заводская схема «Двигатель масляный расширительный бачок трубопроводы» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766503 | Трубка | 2 |
| 01 | 9766502 | Трубка | 2 |
| 02 | 4671932 | Адаптер | 5 |
| 03 | 4153098 | Уплотнительное кольцо | 8 |
| 04 | A852166 | Адаптер | 5 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | 9766083 | Кронштейн | 4 |
| 07 | 4053593 | Хомут трубки | 4 |
| 08 | J271055 | Болт с шайбой | 4 |
| 08A | J901055 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4053596 | Хомут трубки | 4 |
| 10 | J271265 | Болт с шайбой | 4 |
| 10A | J901265 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 4485298 | Шланг | 1 |
| 13 | 4623477 | Шланг | 1 |
| 14 | 4305403 | Шланг | 1 |
| 15 | 4675532 | Шланг | 1 |
| 16 | 4671927 | Угловой штуцер | 1 |
| 18 | 8105926 | Трубка | 2 |
| 19 | 8105925 | Трубка | 2 |
| 20 | A852366 | Угловой штуцер | 2 |
| 20A | 4506424 | Уплотнительное кольцо | 1 |
| 21 | 4208243 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 22 | 4203434 | Шаровой клапан | 1 |
| 23 | 94-1704 | Адаптер | 1 |
| 24 | 94-0663 | Тройник | 1 |
| 25 | 94-2025 | Пробка | 1 |
| 26 | 4156433 | Угловой штуцер | 1 |
| 30 | 4345723 | Адаптер | 1 |
| 31 | 4662925 | Угловой штуцер | 1 |
| 33 | 4664112 | Шланг | 2 |
| 34 | 4192034 | Зажим | 1 |
| 35 | J271025 | Болт с шайбой | 1 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 37 | 7051160 | Поручень | 1 |
| 38 | J271230 | Болт с шайбой | 8 |
| 38A | J901230 | Болт | 1 |
| 38B | J222012 | Шайба | 1 |
| 45 | 4671950 | Адаптер | 2 |
| 46 | 4203434 | Шаровой клапан | 2 |
| 47 | 4154654 | Адаптер | 2 |
| 50 | 4190273 | Зажим | 2 |
| 51 | J271025 | Болт с шайбой | 2 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
