Электрооборудование (левый) — HITACHI EX3600-6

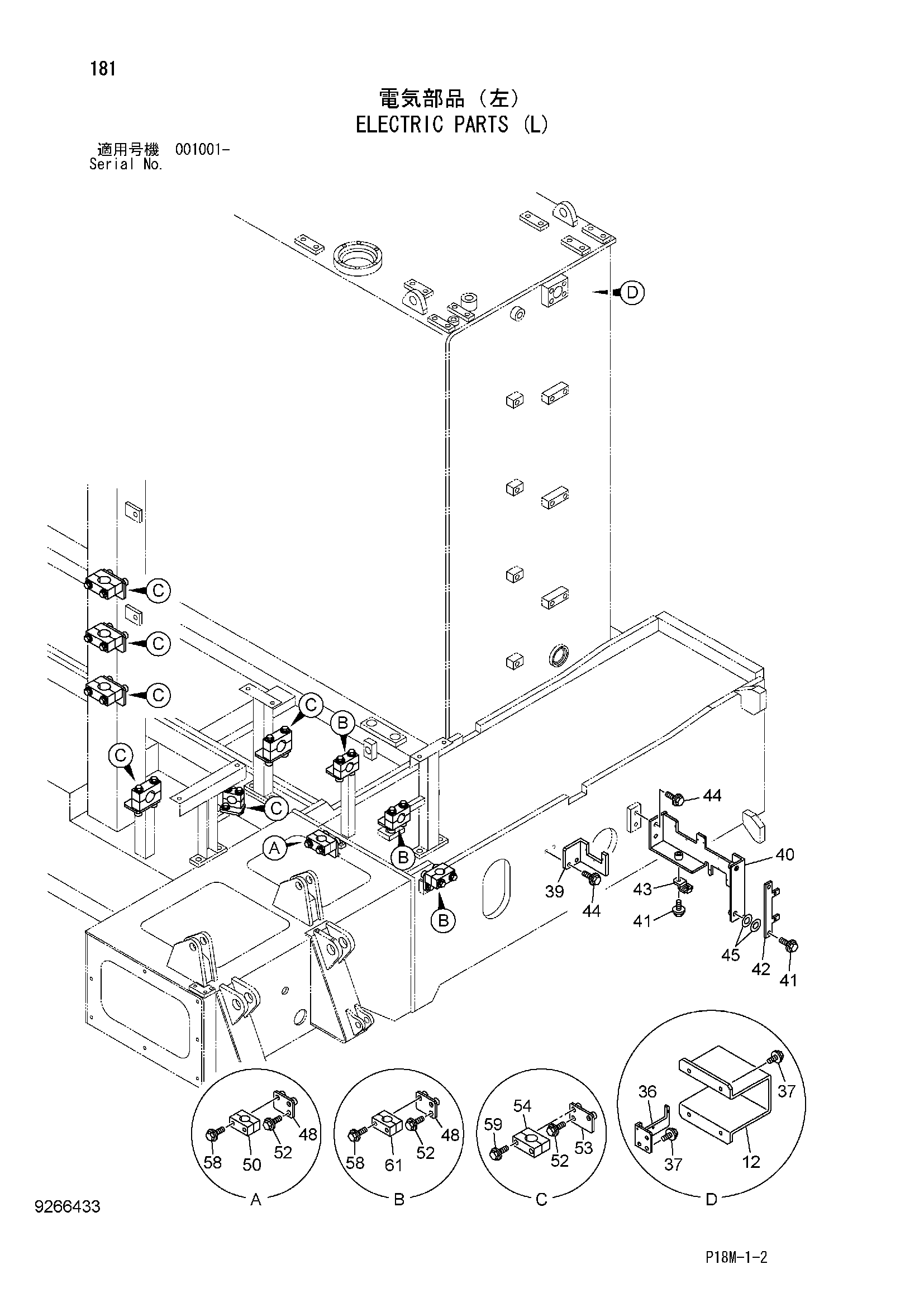

Заводская схема «Электрооборудование (левый)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 12 | 4654100 | Крышка | 1 |
| 36 | 4623953 | Кронштейн | 1 |
| 37 | J271020 | Болт с шайбой | 6 |
| 37A | J901020 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4661249 | Кронштейн | 1 |
| 40 | 8106612 | Кронштейн | 1 |
| 41 | J271025 | Болт с шайбой | 3 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | 4385564 | Кронштейн | 1 |
| 43 | 4448037 | Кронштейн | 2 |
| 44 | J271020 | Болт с шайбой | 4 |
| 44A | J901020 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 45 | A590110 | Плоская шайба | 4 |
| 48 | 9766912 | Кронштейн | 4 |
| 50 | 4454814 | Хомут | 1 |
| 52 | J271025 | Болт с шайбой | 10 |
| 52A | J901025 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 53 | 9768923 | Кронштейн | 6 |
| 54 | 4637939 | Хомут | 6 |
| 58 | J281070 | Болт с шайбой | 8 |
| 58A | J901070 | Болт | 1 |
| 58B | 4486055 | Шайба | 1 |
| 59 | J281080 | Болт с шайбой | 12 |
| 59A | J901080 | Болт | 1 |
| 59B | 4486055 | Шайба | 1 |
| 61 | 4454818 | Хомут | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
