Рама (левый) — HITACHI EX3600-6

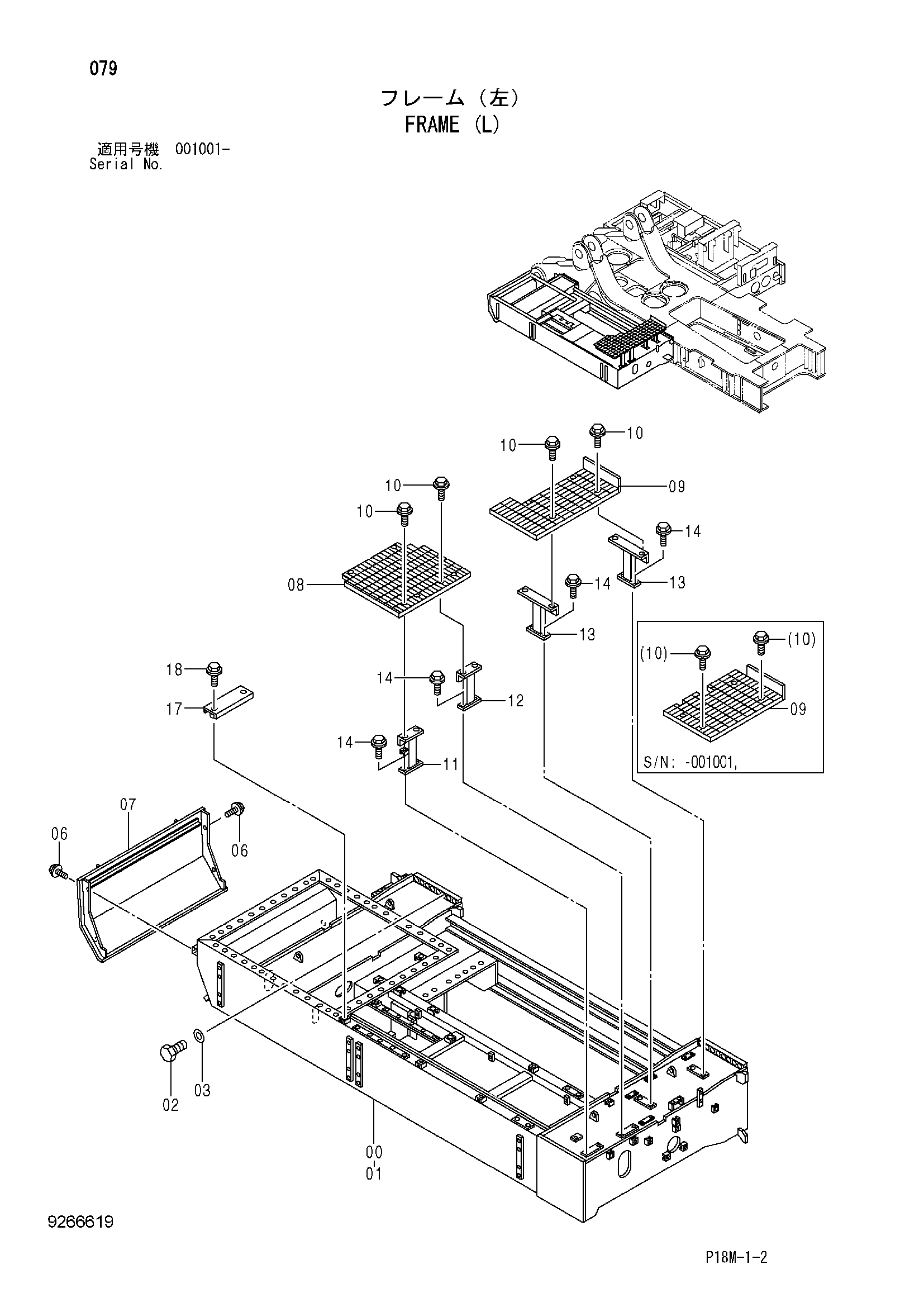

Заводская схема «Рама (левый)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J833300 | Болт | 32 |
| 03 | 4083438 | Шайба | 32 |
| 06 | J281025 | Болт с шайбой | 4 |
| 06A | J901025 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 07 | 8106277 | Крышка | 1 |
| 08 | 8106005 | Ступень | 1 |
| 09 | 7051199 | Ступень | 1 |
| 09 | 7054175 | Ступень | 1 |
| 10 | J281030 | Болт с шайбой | 10 |
| 10A | J901030 | Болт | 1 |
| 10B | 4486055 | Шайба | 1 |
| 11 | 8111607 | Кронштейн | 1 |
| 12 | 8079075 | Кронштейн | 1 |
| 13 | 8079077 | Кронштейн | 2 |
| 14 | J271230 | Болт с шайбой | 8 |
| 14A | J901230 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 17 | 8079088 | Крышка | 1 |
| 18 | J281050 | Болт с шайбой | 2 |
| 18A | J901050 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
