Воздушный звуковой сигнал — HITACHI EX3600-6

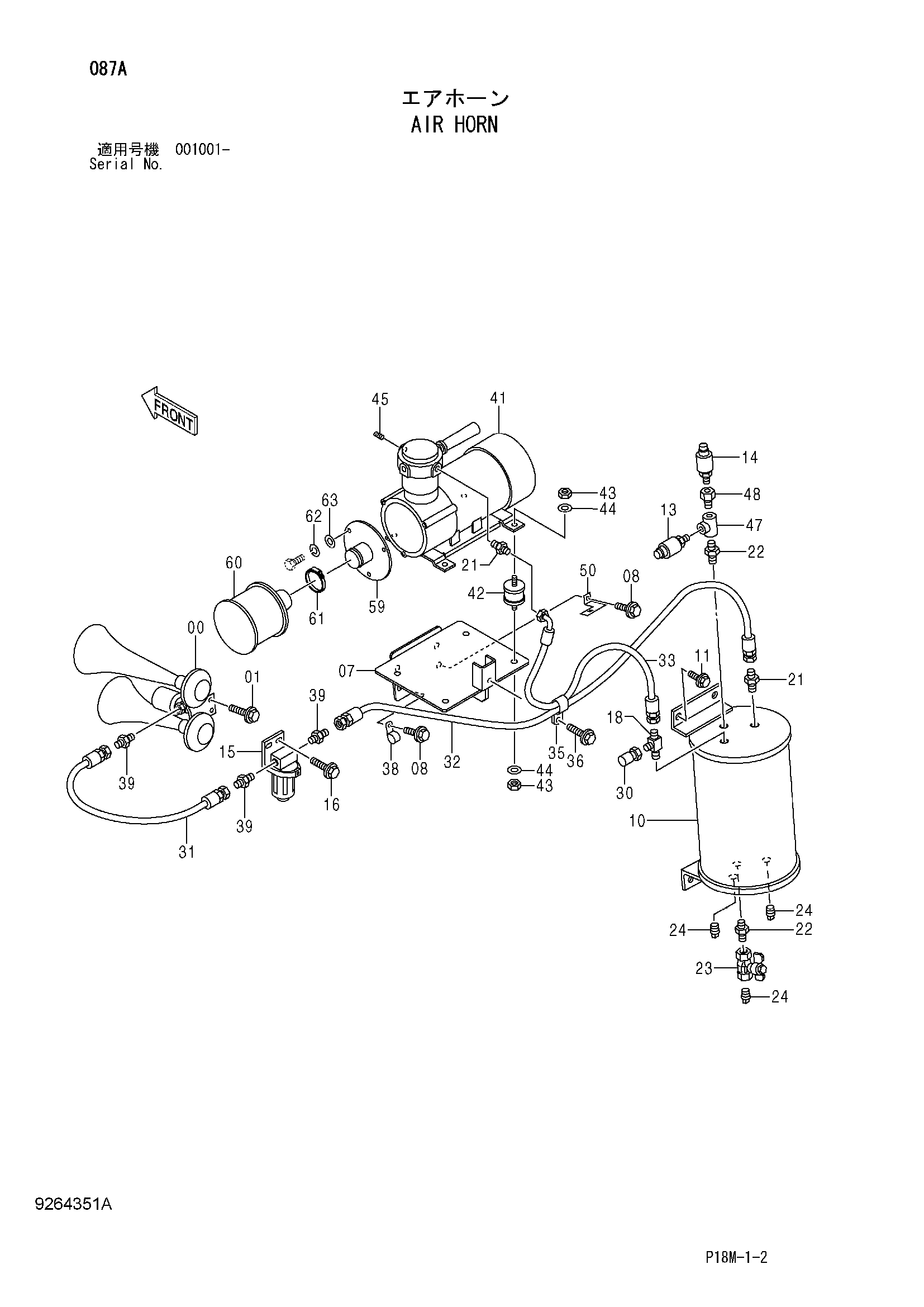

Заводская схема «Воздушный звуковой сигнал» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4454474 | Звуковой сигнал | 1 |
| 01 | J260625 | Болт с шайбой | 2 |
| 01A | J900625 | Болт | 1 |
| 01B | A590106 | Плоская шайба | 1 |
| 07 | 8107353 | Кронштейн | 1 |
| 08 | J271025 | Болт с шайбой | 4 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 8084190 | Бак воздушный | 1 |
| 11 | J271025 | Болт с шайбой | 4 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4331359 | Датчик давления | 1 |
| 14 | 4333040 | Выключатель | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4454479 | Фильтр воздушный | 1 |
| 15A | 4652236 | Фильтрующий элемент | 1 |
| 16 | J260616 | Болт с шайбой | 2 |
| 16A | J900616 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 18 | 4252159 | Тройник | 1 |
| 21 | 4154651 | Адаптер | 2 |
| 22 | 94-1701 | Адаптер | 2 |
| 23 | 4374265 | Шаровой клапан | 1 |
| 24 | 94-2022 | Пробка | 3 |
| 30 | 4177307 | Унион | 1 |
| 31 | 4224416 | Шланг | 1 |
| 32 | 4214409 | Шланг | 1 |
| 33 | 4312908 | Шланг | 1 |
| 35 | 4190292 | Зажим | 1 |
| 36 | J271025 | Болт с шайбой | 1 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4190271 | Зажим | 1 |
| 39 | 4298744 | Адаптер | 3 |
| 41 | 4662258 | Компрессор | 1 |
| 42 | 4280187 | Резиновая подушка | 4 |
| 43 | J230008 | Гайка | 8 |
| 44 | A590108 | Плоская шайба | 8 |
| 45 | 94-2022 | Пробка | 1 |
| 47 | 94-0660 | Тройник | 1 |
| 48 | 4325835 | Адаптер | 1 |
| 50 | 4475507 | Кронштейн | 1 |
| 59 | 9768374 | Крышка | 1 |
| 60 | 4675640 | Фильтр воздушный | 1 |
| 61 | 4011675 | Хомут шланга | 1 |
| 62 | A590905 | Пружинная шайба | 3 |
| 63 | A590105 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
