Крышка двигателя (2) — HITACHI EX3600-6

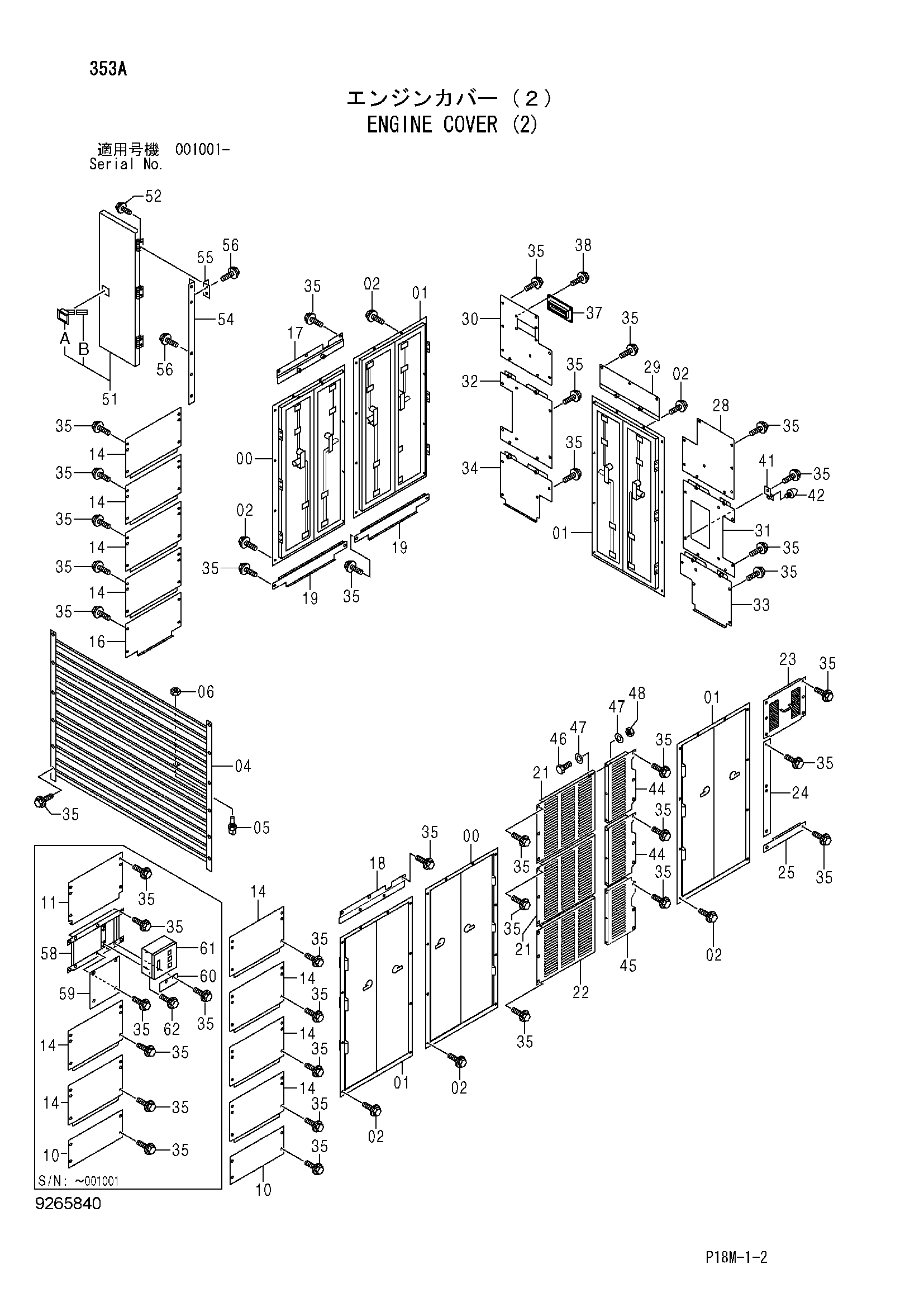

Заводская схема «Крышка двигателя (2)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9248589 | Дверь (1) | 2 |
| 01 | 9248590 | Дверь (2) | 4 |
| 02 | J281035 | Болт с шайбой | 60 |
| 02A | J901035 | Болт | 1 |
| 02B | 4486055 | Шайба | 1 |
| 04 | 7051218 | Решётка | 1 |
| 05 | 4250260 | Датчик | 1 |
| 06 | 4672285 | Гайка | 1 |
| 10 | 4659102 | Крышка | 1 |
| 11 | 3109815 | Крышка | 1 |
| 14 | 3108685 | Крышка | 6 |
| 14 | 3108685 | Крышка | 8 |
| 16 | 3108686 | Крышка | 1 |
| 17 | 8105803 | Крышка | 1 |
| 18 | 8105802 | Крышка | 1 |
| 19 | 3104327 | Крышка | 2 |
| 21 | 3104310 | Крышка | 2 |
| 22 | 3104311 | Крышка | 1 |
| 23 | 8092492 | Крышка | 1 |
| 24 | 4453849 | Крышка | 1 |
| 25 | 4632956 | Крышка | 1 |
| 28 | 4632743 | Крышка | 1 |
| 29 | 8099593 | Крышка | 1 |
| 30 | 8099590 | Крышка | 1 |
| 31 | 8099592 | Крышка | 1 |
| 32 | 8099589 | Крышка | 1 |
| 33 | 8099591 | Крышка | 1 |
| 34 | 8099588 | Крышка | 1 |
| 35 | J281030 | Болт с шайбой | 143 |
| 35 | J281030 | Болт с шайбой | 137 |
| 35A | J901030 | Болт | 1 |
| 35B | 4486055 | Шайба | 1 |
| 37 | 8092489 | Крышка | 1 |
| 38 | J271025 | Болт с шайбой | 4 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 41 | 9764506 | Кронштейн | 1 |
| 42 | 4371411 | Ограничитель резиновый | 1 |
| 44 | 3105982 | Крышка | 2 |
| 45 | 3105975 | Крышка | 1 |
| 46 | J921020 | Болт | 9 |
| 47 | A590110 | Плоская шайба | 18 |
| 48 | J950010 | Гайка | 9 |
| 51 | 4433253 | Дверь | 1 |
| 51A | 4616982 | Замок | 1 |
| 51B | 4364651 | Резиновая прокладка | 1 |
| 52 | J260825 | Болт с шайбой | 6 |
| 52A | J900825 | Болт | 1 |
| 52B | A590108 | Плоская шайба | 1 |
| 54 | 8079318 | Кронштейн | 1 |
| 55 | 9754342 | Кронштейн | 3 |
| 56 | J271030 | Болт с шайбой | 11 |
| 56A | J901030 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 58 | 8107092 | Кронштейн | 1 |
| 59 | 4661385 | Крышка | 1 |
| 60 | 4661387 | Крышка | 1 |
| 61 | 9266563 | Короб выключатель | 1 |
| 62 | J271025 | Болт с шайбой | 4 |
| 62A | J901025 | Болт | 1 |
| 62B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
