Двигатель масляный расширительный бачок — HITACHI EX3600-6

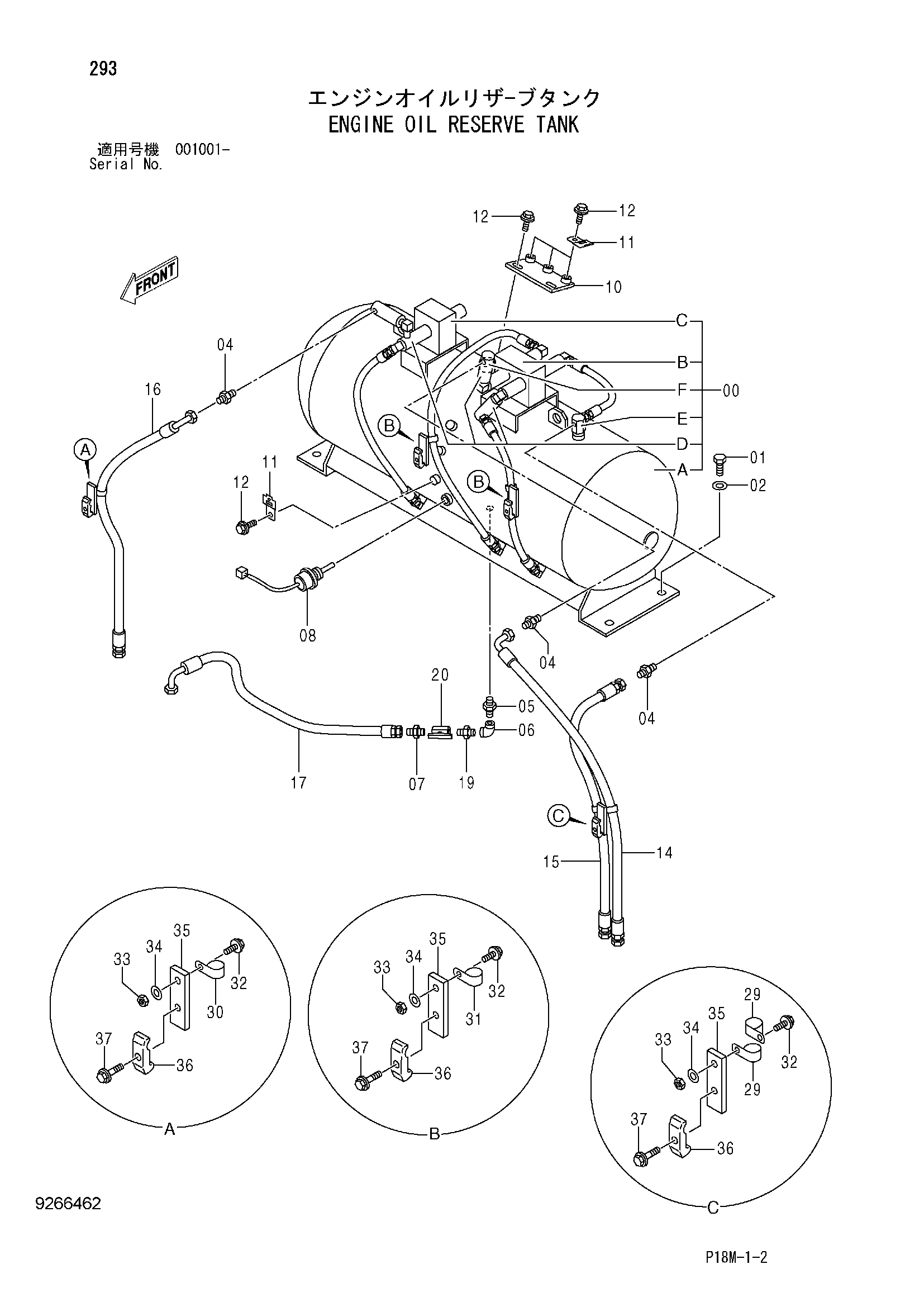

Заводская схема «Двигатель масляный расширительный бачок» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4656951 | Бак | 1 |
| 00A | 4656952 | Бак | 1 |
| 00B | 4656953 | Насос | 1 |
| 00C | 4656954 | Лампа | 1 |
| 00D | 4656955 | Экран | 3 |
| 00E | 4656956 | Предохранительный клапан | 1 |
| 00F | 4656957 | Выключатель уровень | 1 |
| 01 | J922050 | Болт | 4 |
| 02 | J222020 | Шайба | 4 |
| 04 | 4345723 | Адаптер | 3 |
| 05 | 4191645 | Адаптер | 1 |
| 06 | 94-0618 | Угловой штуцер | 1 |
| 07 | 4221278 | Адаптер | 1 |
| 08 | 4623860 | Выключатель уровень | 1 |
| 10 | 9766505 | Кронштейн | 1 |
| 11 | 4448037 | Кронштейн | 4 |
| 12 | J271020 | Болт с шайбой | 6 |
| 12A | J901020 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 14 | 4641114 | Шланг | 1 |
| 15 | 4676124 | Шланг | 1 |
| 16 | 4402713 | Шланг | 1 |
| 17 | 4410902 | Шланг | 1 |
| 19 | 94-1704 | Адаптер | 1 |
| 20 | 4203434 | Шаровой клапан | 1 |
| 29 | 4190277 | Зажим | 2 |
| 30 | 4190263 | Зажим | 1 |
| 31 | 4192035 | Зажим | 2 |
| 32 | J271030 | Болт с шайбой | 4 |
| 32A | J901030 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J950010 | Гайка | 4 |
| 34 | A590110 | Плоская шайба | 4 |
| 35 | 4457592 | Седло винта | 4 |
| 36 | 4053595 | Хомут трубки | 4 |
| 37 | J271255 | Болт с шайбой | 4 |
| 37A | J901255 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
