Задний монитор (1-1) — HITACHI EX3600-6

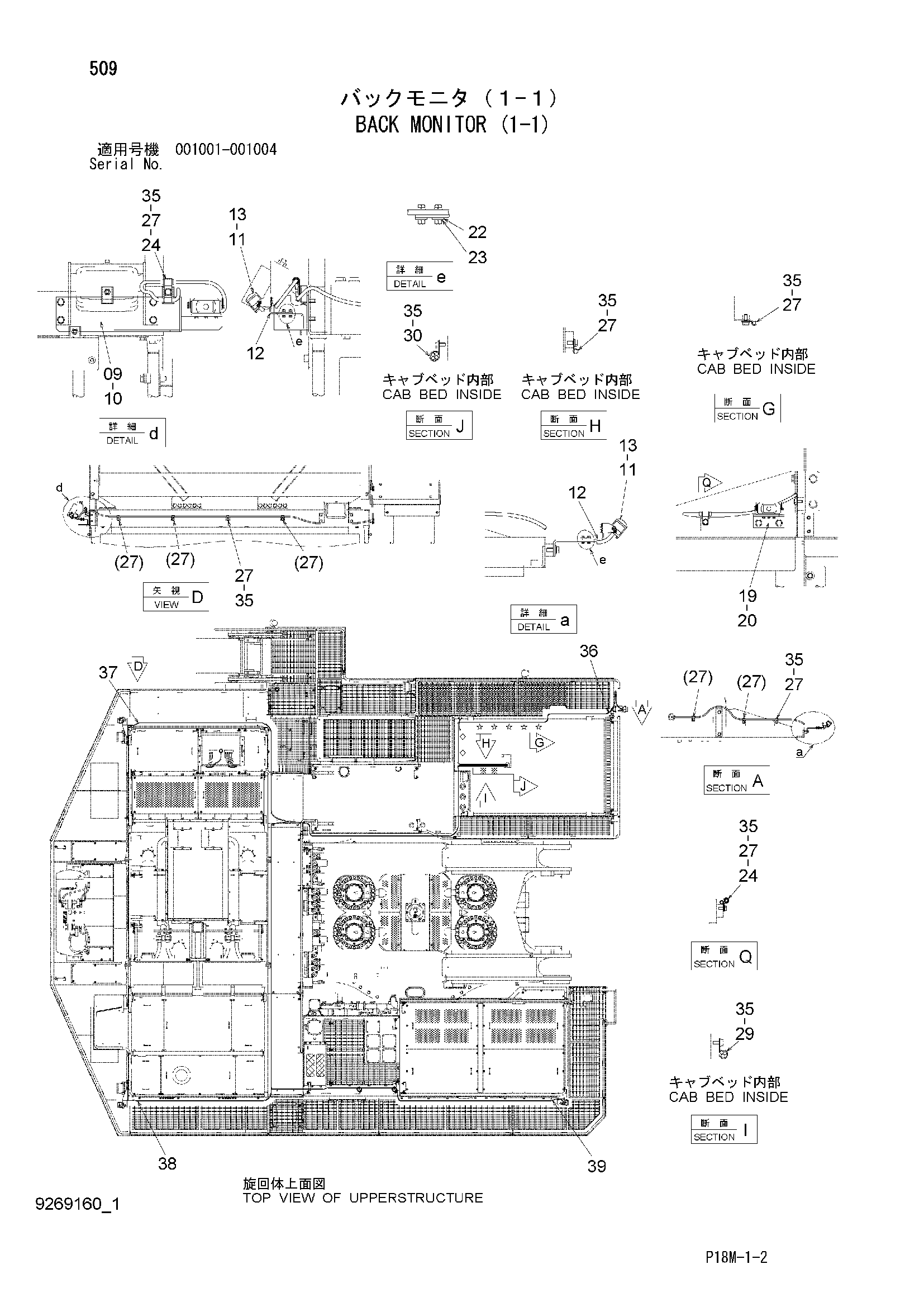

Заводская схема «Задний монитор (1-1)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 8077959 | Кронштейн | 1 |
| 10 | J271035 | Болт с шайбой | 4 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4660608 | Камера | 2 |
| 12 | 4659177 | Кронштейн | 2 |
| 13 | J460512 | Винт с шайбой | 6 |
| 19 | 3091772 | Кронштейн | 1 |
| 20 | J271230 | Болт с шайбой | 2 |
| 20A | J901230 | Болт | 1 |
| 20B | J222012 | Шайба | 1 |
| 22 | J222006 | Шайба | 6 |
| 23 | A590105 | Плоская шайба | 6 |
| 24 | 4190273 | Зажим | 2 |
| 27 | 4190261 | Зажим | 16 |
| 29 | 4190277 | Зажим | 3 |
| 30 | 4190263 | Зажим | 2 |
| 35 | J271025 | Болт с шайбой | 21 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
| 36 | 4678840 | Жгут проводов | 1 |
| 37 | 4665698 | Жгут проводов | 1 |
| 38 | 4670759 | Жгут проводов | 1 |
| 39 | 4670760 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
