Задний монитор (1-2) — HITACHI EX3600-6

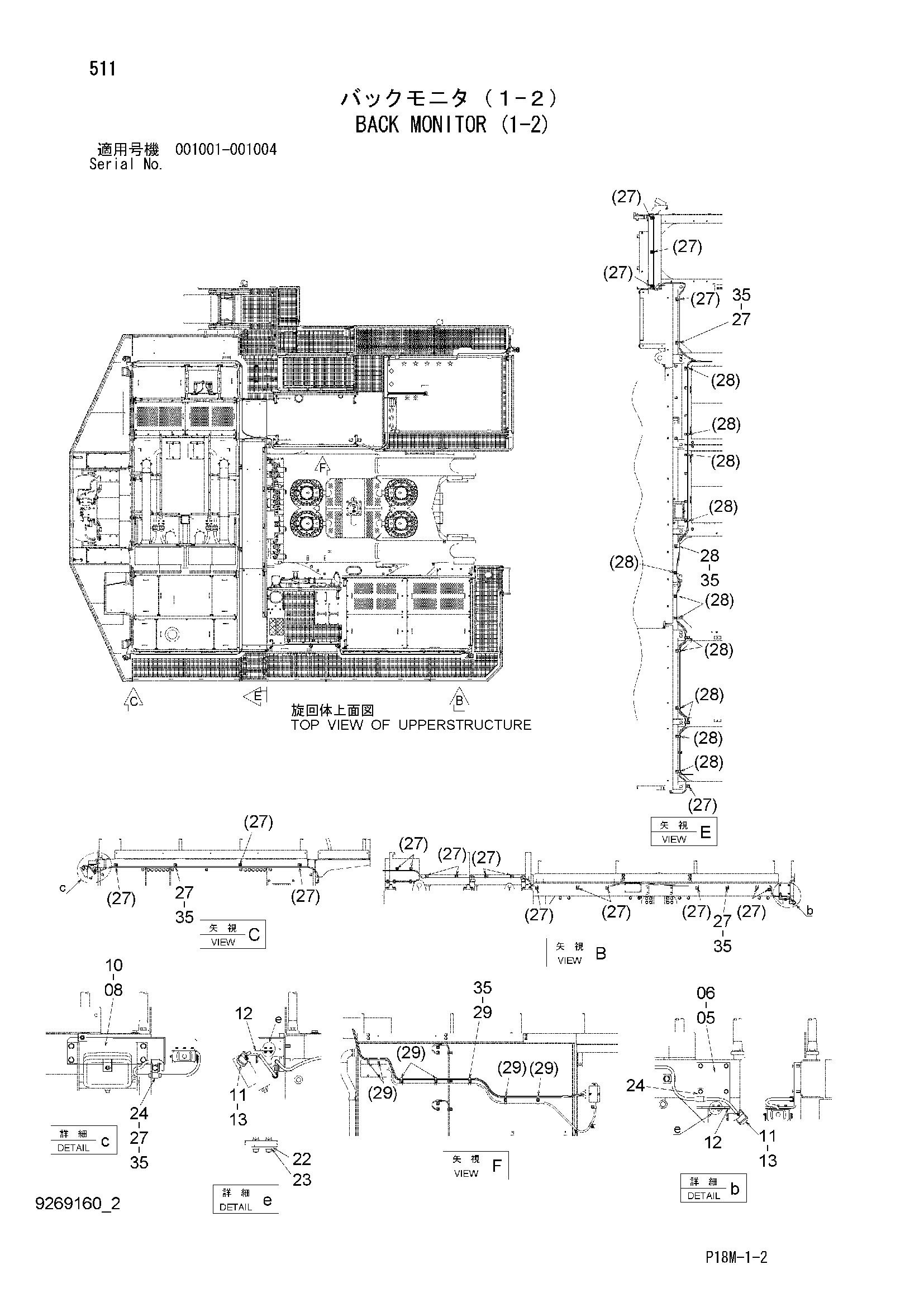

Заводская схема «Задний монитор (1-2)» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 05 | 3088635 | Кронштейн | 1 |
| 06 | J260825 | Болт с шайбой | 4 |
| 06A | J900825 | Болт | 1 |
| 06B | A590108 | Плоская шайба | 1 |
| 08 | 8077961 | Кронштейн | 1 |
| 10 | J271035 | Болт с шайбой | 4 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 4660608 | Камера | 2 |
| 12 | 4659177 | Кронштейн | 2 |
| 13 | J460512 | Винт с шайбой | 6 |
| 22 | J222006 | Шайба | 6 |
| 23 | A590105 | Плоская шайба | 6 |
| 24 | 4190273 | Зажим | 2 |
| 27 | 4190261 | Зажим | 24 |
| 28 | 4192018 | Зажим | 14 |
| 29 | 4190277 | Зажим | 7 |
| 35 | J271025 | Болт с шайбой | 43 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
