Кондиционер. дренажные трубопроводы — HITACHI EX3600-6

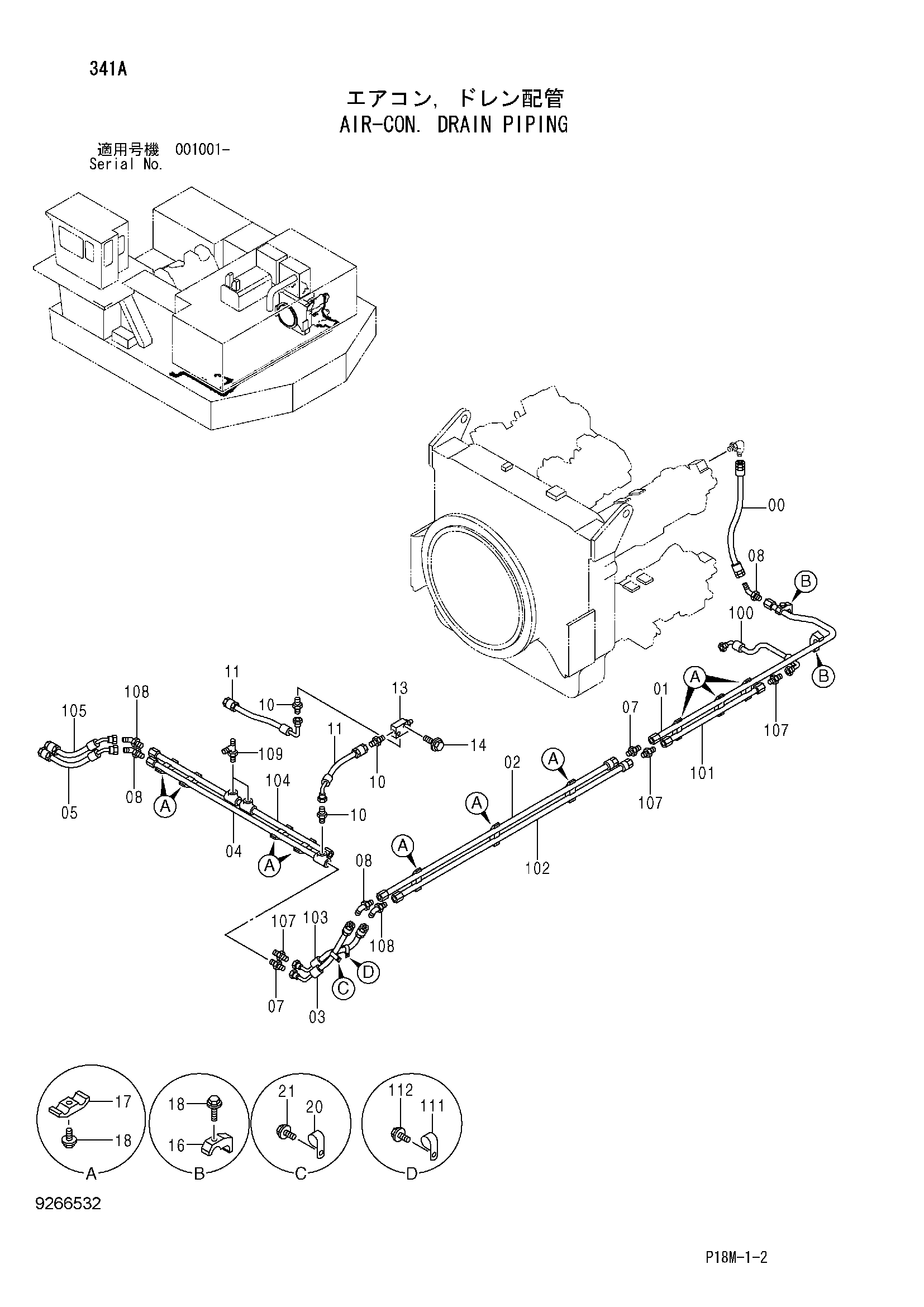

Заводская схема «Кондиционер. дренажные трубопроводы» для HITACHI EX3600-6. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4389996 | Шланг | 1 |
| 01 | 8081009 | Трубка | 1 |
| 02 | 8105962 | Трубка | 1 |
| 03 | 4619992 | Шланг | 1 |
| 04 | 8105963 | Трубка | 1 |
| 05 | 4675461 | Шланг | 1 |
| 07 | A852166 | Адаптер | 2 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | A852266 | Угловой штуцер | 3 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A852144 | Адаптер | 3 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4654141 | Шланг | 2 |
| 13 | 4348178 | Предохранительный клапан | 1 |
| 14 | J260860 | Болт с шайбой | 2 |
| 14A | J900860 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | 4053595 | Хомут трубки | 2 |
| 17 | 4053596 | Хомут трубки | 10 |
| 18 | J271255 | Болт с шайбой | 12 |
| 18A | J901255 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 20 | 4190264 | Зажим | 1 |
| 21 | J271020 | Болт с шайбой | 1 |
| 21A | J901020 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 100 | 4431620 | Шланг | 1 |
| 101 | 8079219 | Трубка | 1 |
| 102 | 8105962 | Трубка | 1 |
| 103 | 4413337 | Шланг | 1 |
| 104 | 8105964 | Трубка | 1 |
| 105 | 4675460 | Шланг | 1 |
| 107 | A852166 | Адаптер | 3 |
| 107A | 4506424 | Уплотнительное кольцо | 1 |
| 108 | A852266 | Угловой штуцер | 2 |
| 108A | 4506424 | Уплотнительное кольцо | 1 |
| 109 | A852443 | Тройник | 2 |
| 109A | 4506418 | Уплотнительное кольцо | 1 |
| 111 | 4192035 | Зажим | 1 |
| 112 | J271020 | Болт с шайбой | 1 |
| 112A | J901020 | Болт | 1 |
| 112B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX3600-6 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
